玩转12V直流电机：三种电路原理助你掌控正反向

在今天的文章中，我们将探讨12V直流电机正反向电路的三种应用。我们还将讨论直流电机的结构和工作原理。

本期内容：

如何改变直流电机的方向
12V直流电机正反向电路（三路）

1.电机换向电路采用继电器
2.直流电机换向电路采用晶体管
3. 12V直流电机正反向电路采用L298电机驱动器

如何改变直流电机的方向

直流电动机的定子通常由一对或多对永磁体或电磁体组成。另一方面，转子由绕线线圈组成，并连接到直流电源。直流电机的另一个关键部件是整流器，它负责确保流经转子的电流在方向上保持恒定。通常，该组件由换向器和与换向器接触的碳刷组成。
直流电机负责将直流电转换为机械功。它根据洛伦兹定律的原理运作。直流电动机的定子产生磁场。一旦转子线圈通电并置于磁场中，就会产生导致转子旋转的力。
反转直流电机是通过反转施加在电机电线上的电压的极性来改变电流方向的简单过程。

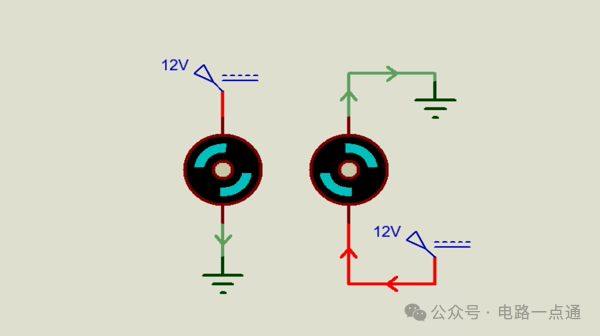

如何反转直流电机

12V直流电机正反向电路（三路）

1.电机换向电路采用继电器

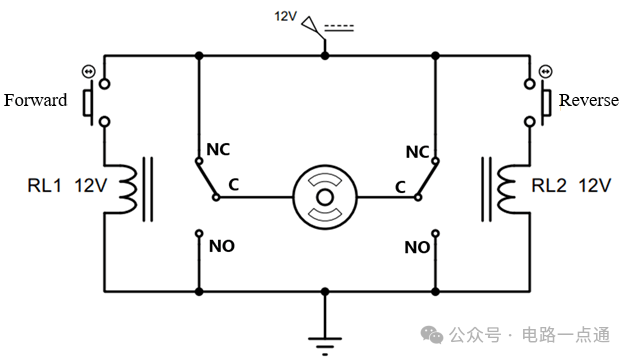

使用2个继电器的换向直流电机电路图工作原理：+ 在初始状态下，电机线的两端连接到12V电源，导致电机线两端的电位差为0V。因此，电机保持不活动状态。+ 当您按下前进按钮时，第一个继电器线圈通电，这会导致继电器闭合。有源继电器触点将引脚 C （com）连接到引脚 NO。因此，电机的两端都接收到12V电压电源，电流从电机的右向左流动。因此，电机将开始向前运行。+ 当按下反向按钮时，继电器 2 被激活，使继电器的常开触点切换到常闭。这导致电机通电，电流从电机的左向右流动。结果，电机以相反的方向运行和旋转。的优点和缺点+ 电路简单，使用很少的元件，易于接线。它具有适用于许多直流电机的大容量，范围为 10A – 25A。+ 使用继电器的缺点是它的开关速度低，因为它使用机械触点。

2.直流电机换向电路采用晶体管

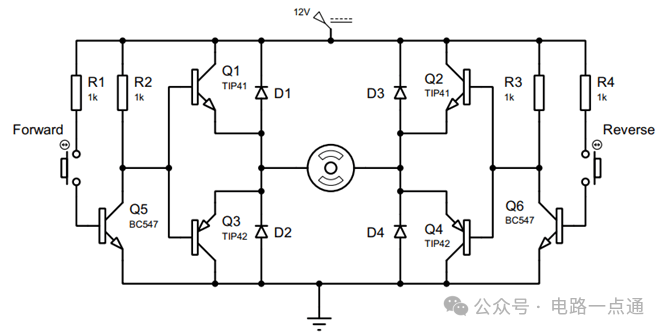

H桥电路使用晶体管工作原理+ H桥电路使用NPN晶体管和PNP晶体管串联在两侧。公共端子 B 用于控制晶体管之间的开关。当一个晶体管导通时，另一个晶体管不导通，这使得在两个晶体管导通时易于控制和防止短路。+ 在初始状态下，晶体管 Q5 和 Q6 不导通。因此，晶体管 Q3 和 Q4 （TIP42）不导通，导致晶体管 Q1 和 Q2 也不导通。这意味着电机保持无动力状态并且不运行。+ 按下前进按钮时，晶体管 Q5 （BC547）被激活。这会将晶体管 Q1 和 Q3 的 B 极拉低至 0V，这使得 Q3 导通而 Q1 不导通。因此，晶体管Q2立即通过电阻R3进行偏置。然后电机向前旋转，电流流过 Q2、电机和 Q3。+ 当按下反向按钮时，晶体管 Q6 导通。Q4 和 Q1 也导通，导致电机向相反方向旋转。+ 二极管 D1、D2、D3 和 D4 与晶体管并联，以消除断电时电机产生的电压。的优点和缺点+ 优点：按钮可更换为自动控制信号，实现更快的开关速度;提供短路保护。+ 缺点：电路比较复杂，读者需要对电子学有基本的了解才能安装稳定的电路。

3. 12V直流电机正反向电路采用L298电机驱动器

电机驱动模块 L298 是一种广泛使用的电路，具有成本效益和用户友好性。它允许独立控制两个直流电机的速度和旋转方向。在下面的电路中，我们仅对一台电机使用反转功能，同时将其速度控制在最大。

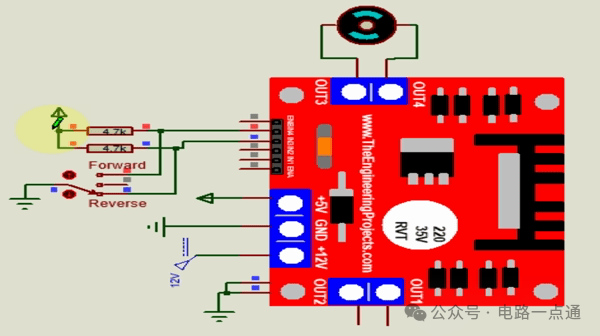

电机换向控制电路采用L298模块
工作原理：+ 电源电路由 12V DC 供电，而控制电路使用 5V 电源。+ 该电路使用引脚 EN3 和 EN4 来接收控制电机速度的 PWM 信号。但是，在这个特定的电路中，我们只在这些引脚上使用0或5V信号。这意味着电机速度始终处于最大状态。通过改变这两个引脚上的电压电平，可以使电机向相反方向旋转。+ 该模块可以同时控制两个电机。但是，在上图中，我们只使用一个连接到引脚 OUT3 和 OUT4 的电机。
