零序电流互感器与普通电流互感器区别在哪?
电力四射 2024-06-20

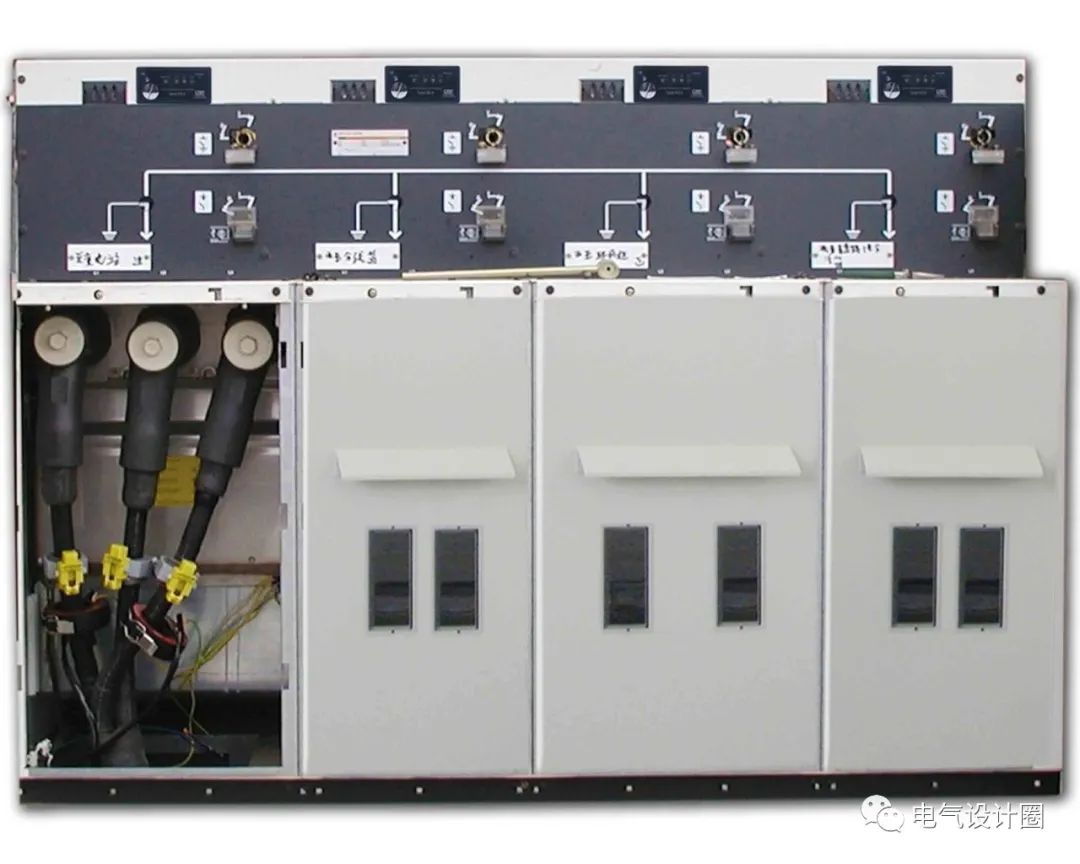

零序电流互感器为一种线路故障电流监测器。一般只有一个铁芯与二次绕组,使用时,将一次三芯电缆穿过互感器的铁芯窗孔,二次通过引线接至专用的继电器,再由继电器的输出端接到信号装置或报警系统。


在正常情况下,一次回路中三相电流基本平衡,其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流,当一次线路中发生单相接地等故障时,一次回路中产生不平衡电流(意即零序电流),在二次绕组中感生微小的电流使继电器动作,发生信号。这个使继电器动作的电流很小(mA级),称作二次电流或零序电流互感器的灵敏度(也可用一次最小动作电流表示),为主要动作指标。

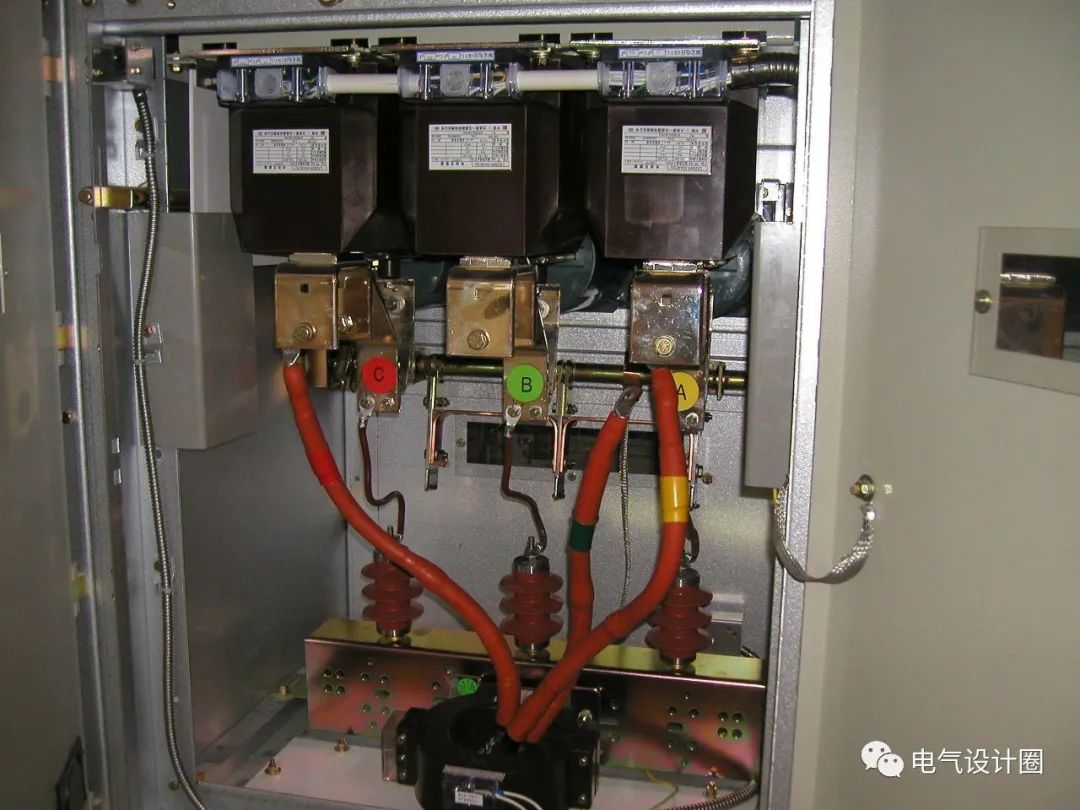

在10kV馈线开关柜中的位于开关内侧的电流互感器,视接线方式一般分为两相或三相。该电流互感器由一次绕组(L1、L2)和二次绕组、铁芯并有硅橡胶浇筑而成。那么零序电流互感器它与普通电流互感器有什么区别呢?下面我们一起来分析一下。

零序电流互感器与普通电流互感器共同特点:

零序电流互感器与普通电流互感器都是按照电磁感应原理工作的,只是它们的工作状态不一样。

普通电流互感器:

普通电流互感器的一次线圈只穿过了被测量线路其中的一相导体,一次线圈内的电流就是该相的负载电流,二次电流则是一次电流的相应比值。

零序电流互感器:

零序电流互感器的一次线圈则穿过了被测量线路的三相导体。正常状态下,由于三相电流的矢量和为零,铁芯中不会产生磁通,故二次线圈内不会有感应电流。

当被保护回路发生单相接地故障时,三相电流的矢量和不再为零,此时互感器的铁芯中就会产生感应磁通,二次线圈内将有感应电流,从而启动继电器使保护装置动作。

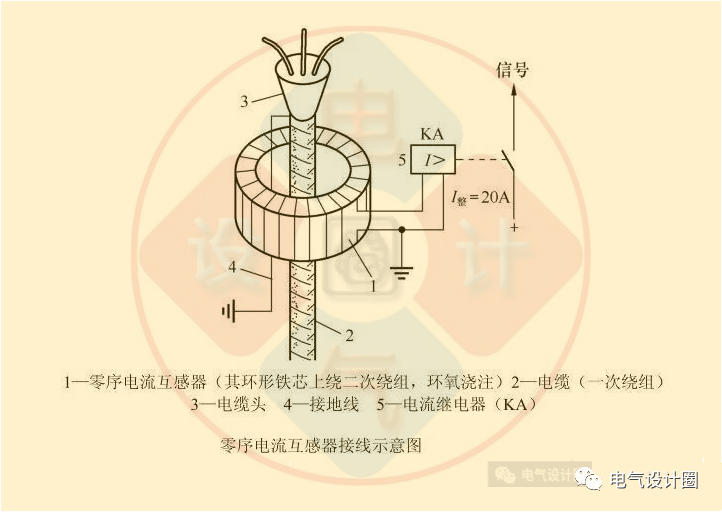

零序电流互感器接线图:
