如何设置YR-ER213温度变送器分度号、量程设置步骤
网络整理 2022-09-28
云南仪表制造有限公司生产的YR-ER213通过USB串口编程器连接PC机,PC机上安装智能温度变送器编程组态软件后就能对温度变送器参数进行组态和监测温度变送器实时工作状态。

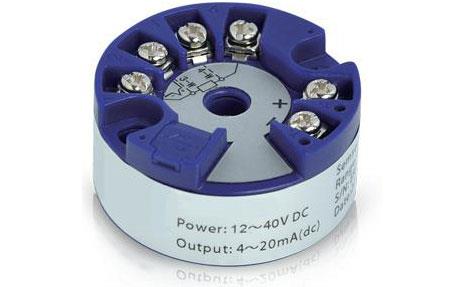

智能温度变送器YR-ER213

智能温度变送器组态软件功能介绍
1、通过智能温度变送器编程软件进行实时数据监测
在温度变送器编程软件组态界面可以在线显示、监控现场传感器温度(单位℃)、实时输出电流(mA)和输出0%-100%刻度。
注意:用户在使用智能温度变送器组态软件进行过程监控时禁止修改仪表设定组态参数和校验参数

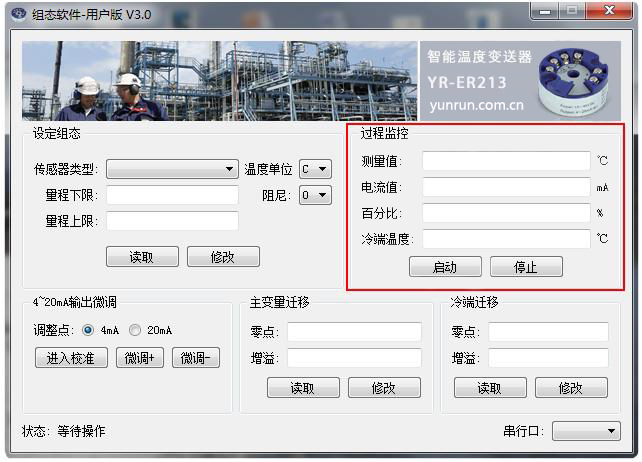

智能温度变送器软件实时数据监测画面

2、对YR-ER213温度变送器量程设置、分度号设置和阻尼等组态
新出厂的智能温度变送器在出厂时已经过严格高精度校准,用户在使用时如果更改输入信号类型、修改智能温度变送器量程时不能修改任何校验参数(4-20mA输出微调、主变量迁移和冷端迁移),以免影响温度变送器精度。

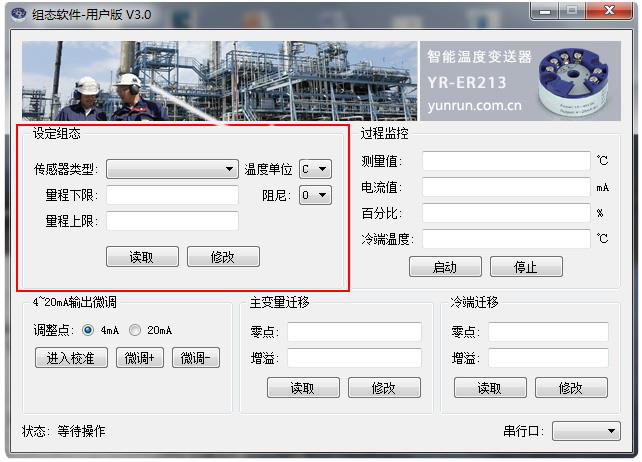

温度变送器软件-分度号和量程设置画面


3、智能温度变送器校验
YR-ER213智能温度变送器没有零点和量程调整电位器,智能温度变送器组态软件可以对变送器零点、量程、冷端补偿的增益和迁移量进行高精度校准。用户在使用过程中如需要定期检定智能温度变送器,详见《》技术文章。

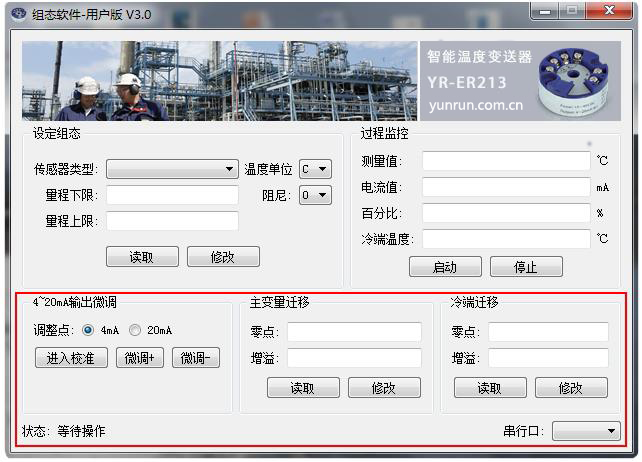

温度变送器软件-校准画面

智能温度变送器分度号、量程设置步骤
1、安装驱动
1.1将USB串口编程器插入电脑

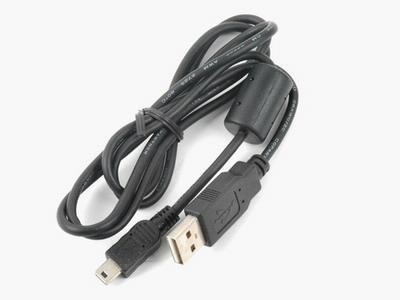

智能温度变送器USB串口编程器

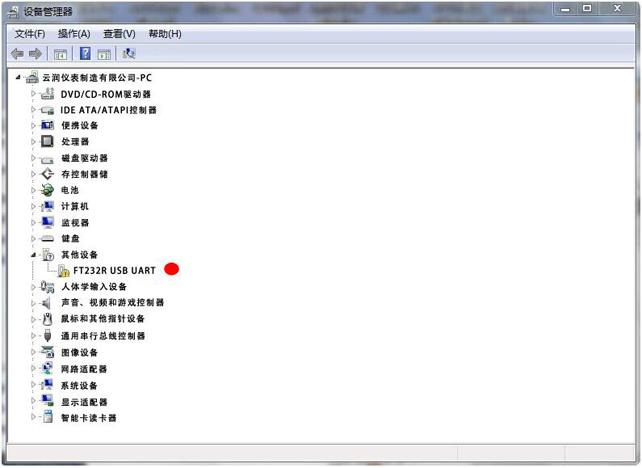

1.2 鼠标右键单击电脑开始→资源管理器→鼠标右键单击“我的电脑”→属性→硬件→设备管理器,看到新增的端口: 安装智能温度变送器编程软件

1.3选中(FT232R USB UART))→右击鼠标→更新驱动程序软件→温度变送器驱动文件夹进行驱动程序的安装

2、智能温度变送器组态软件运行
2.1 双击运行“用户版V3.1.exe”软件(不支持WIN7_64位系统)

2.2 运行后智能温度变送器编程软件界面
温度变送器软件通信端口选择

2.2.1 设置好对应的串行端口号,端口号为COM1-COM25有效,不在此端口内,请自行设置

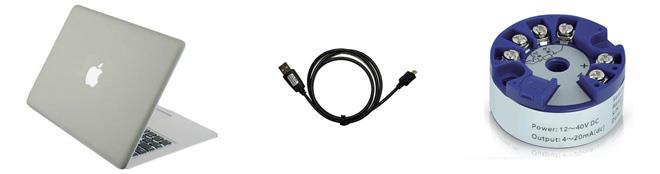

2.2.2 将编程线插入智能温度变送器YR-ER213 智能温度变送器与电脑连接

2.2.3 按照接线图,对智能温度变送器YR-ER213供电(DC24V)
2.2.4 根据要求对YR-ER213智能温度变送器进行设置
