矢网的自检程序你们知道吗?
测试那些事儿 2022-09-26

大多数应用工程师对于矢网的操作主要还是参数的设置,但是对于像维修人员来说他们就会用到矢网自带的自检程序,其实这个程序操作起来也很方便,当某天发现矢网如果输出功率不准或是有异常报错的时候,可以先自检看看大致的问题点再送维修,这样也比较妥当。


那下面就说下如何开启这个自检程序。

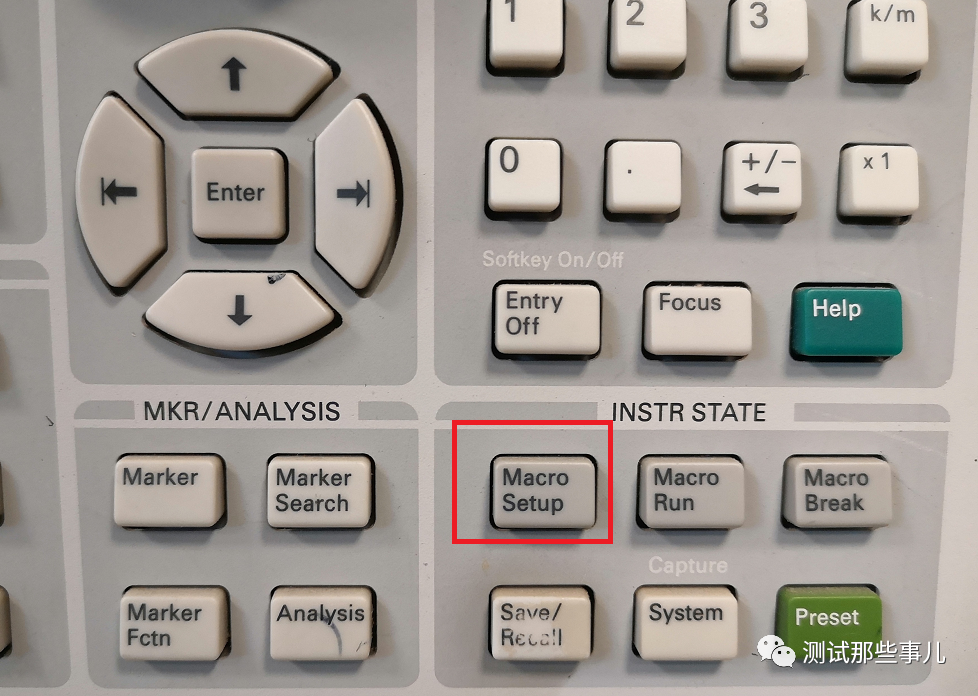

首先按下按键面板的【Macro Setup】按键

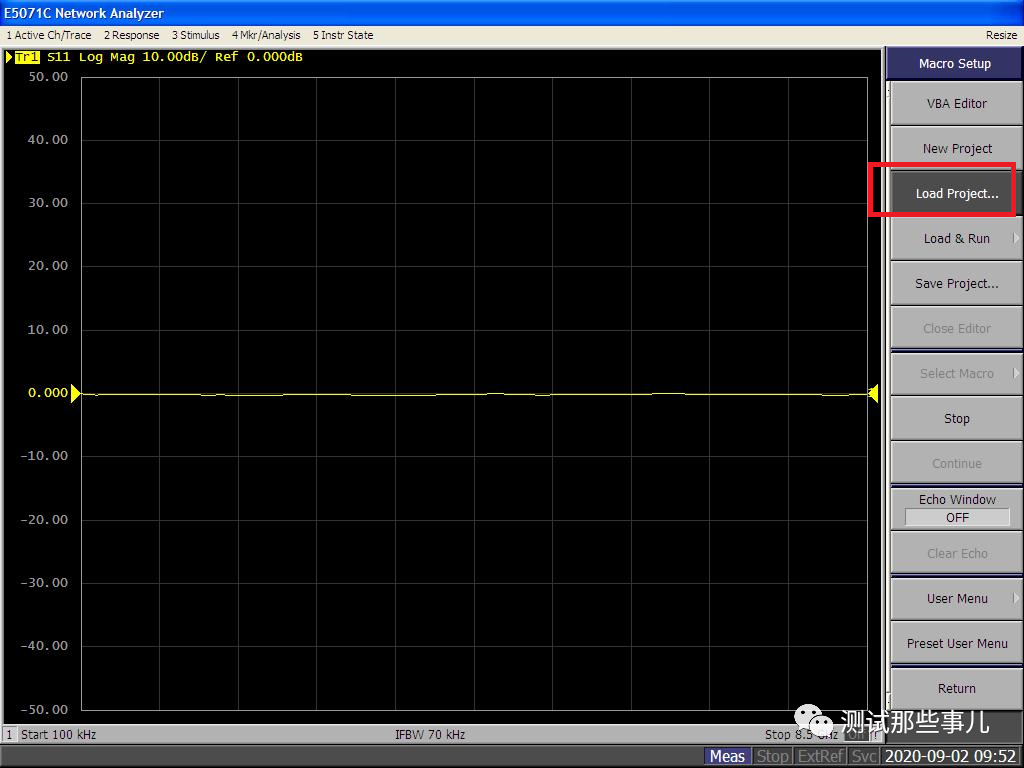

仪表会显示如下画面,此时按下【Load Project】,来加载需要执行的程序。

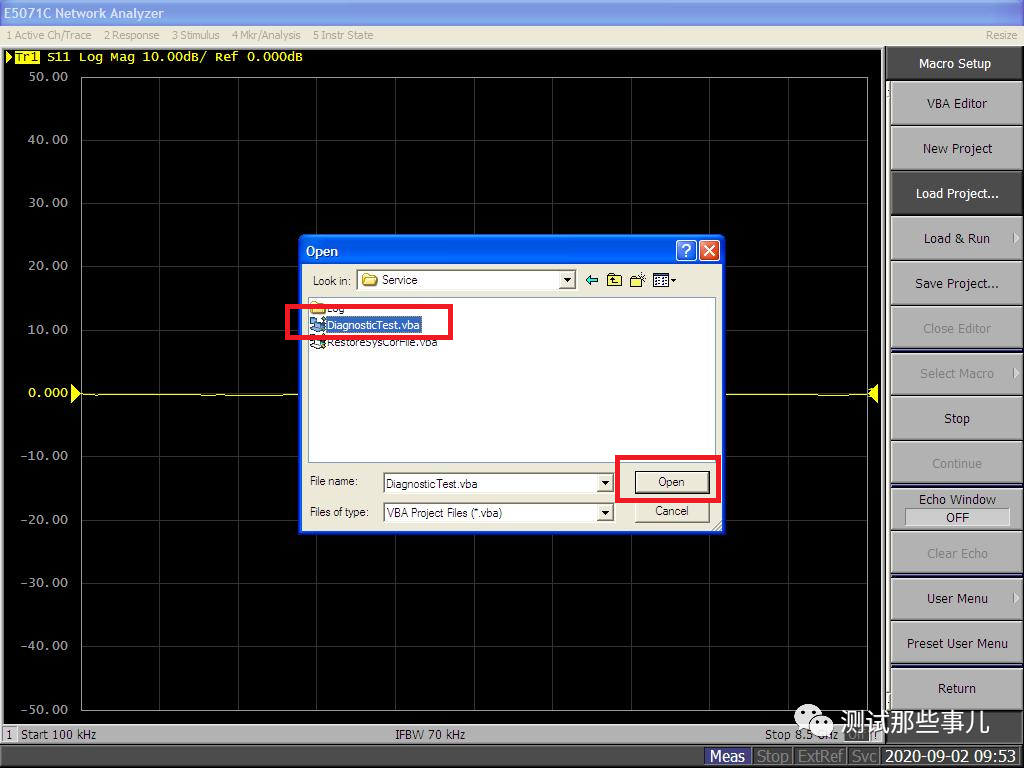

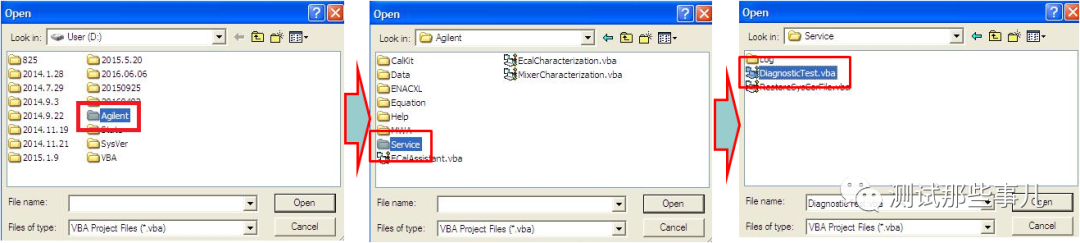

按以下路径选择到对应的【DiagnosticTest.vba】档案,然后点击【Open】开启。

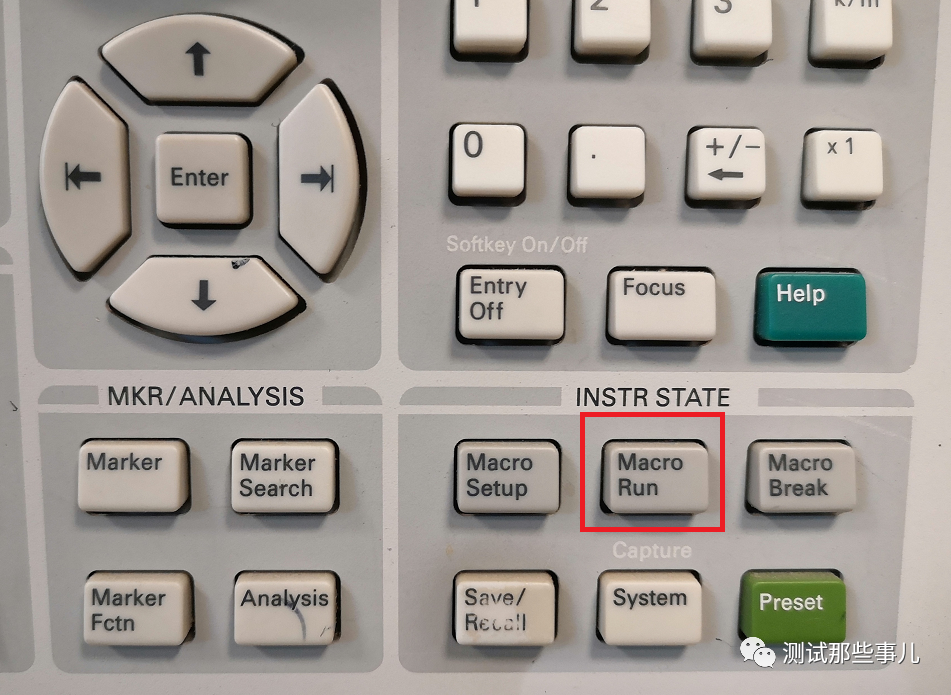

调用完了以后屏幕上不会显示什么对话框,此时需要按下按键面板的【Macro Run】来执行此文件。

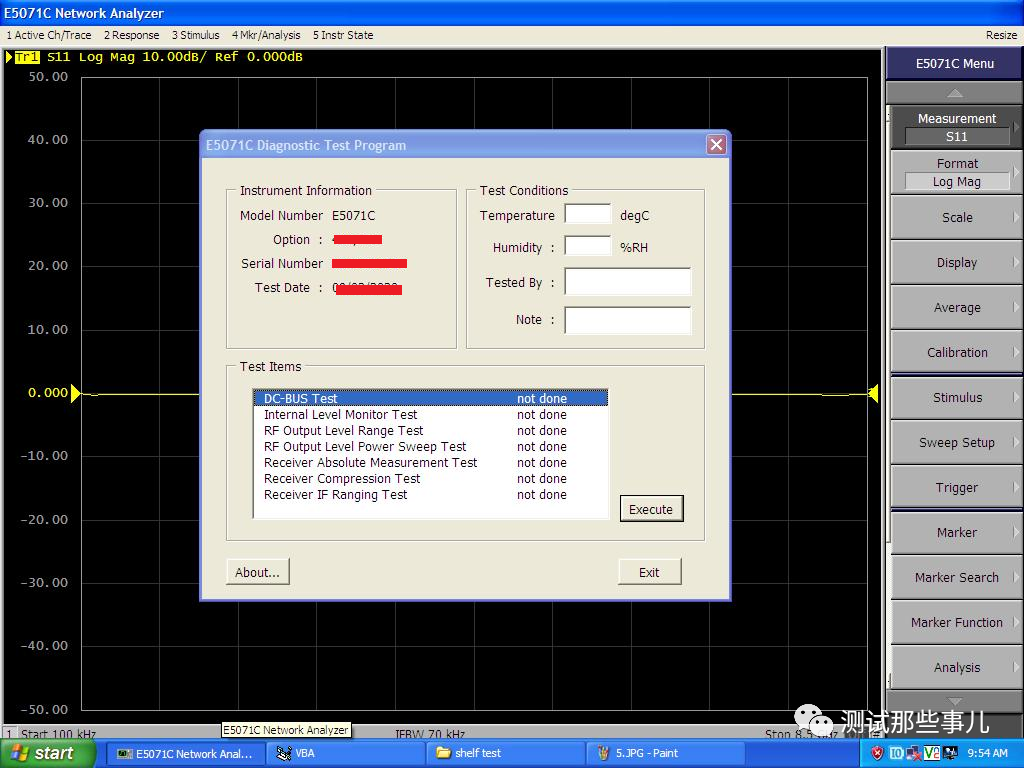

此时仪表显示窗口会弹出如下画面,除了显示仪表自身的基本信息外,下方【Test Items】列出的就是可以被执行的自检程序。

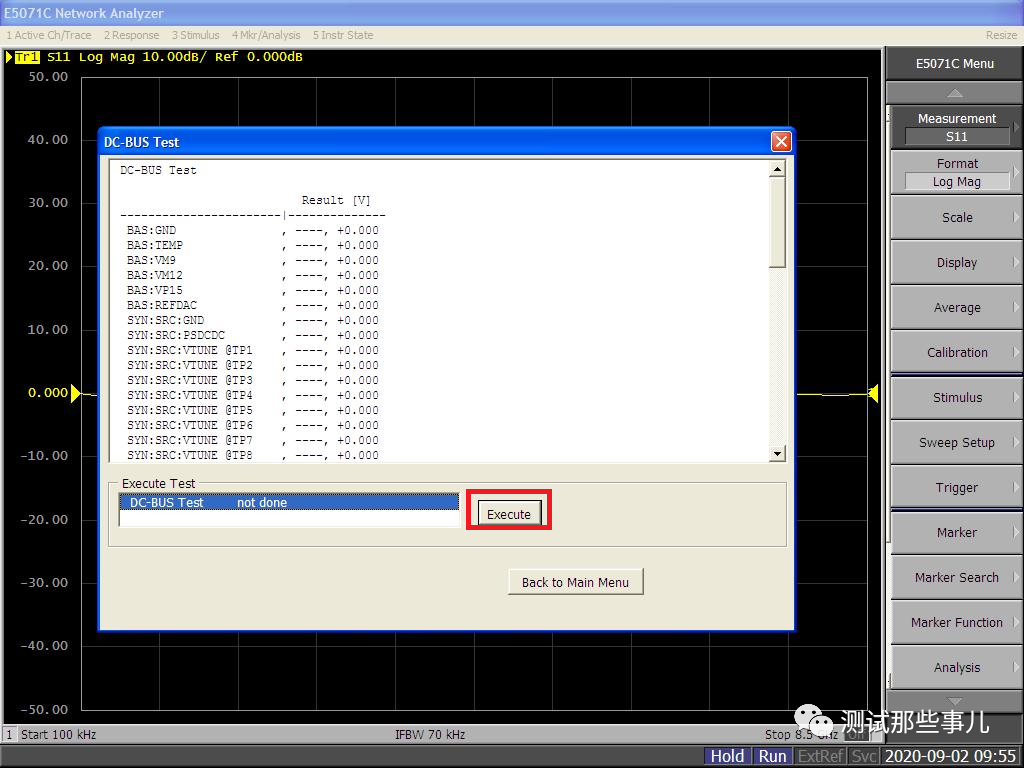

接下来就按系统提示,一项一项的操作,比如首先进行【DC-BUS Test】,选中后点击右下角的【Execute】系统会弹出下面对话框。再次按下下图红框中的【Execute】系统就会开始自检。

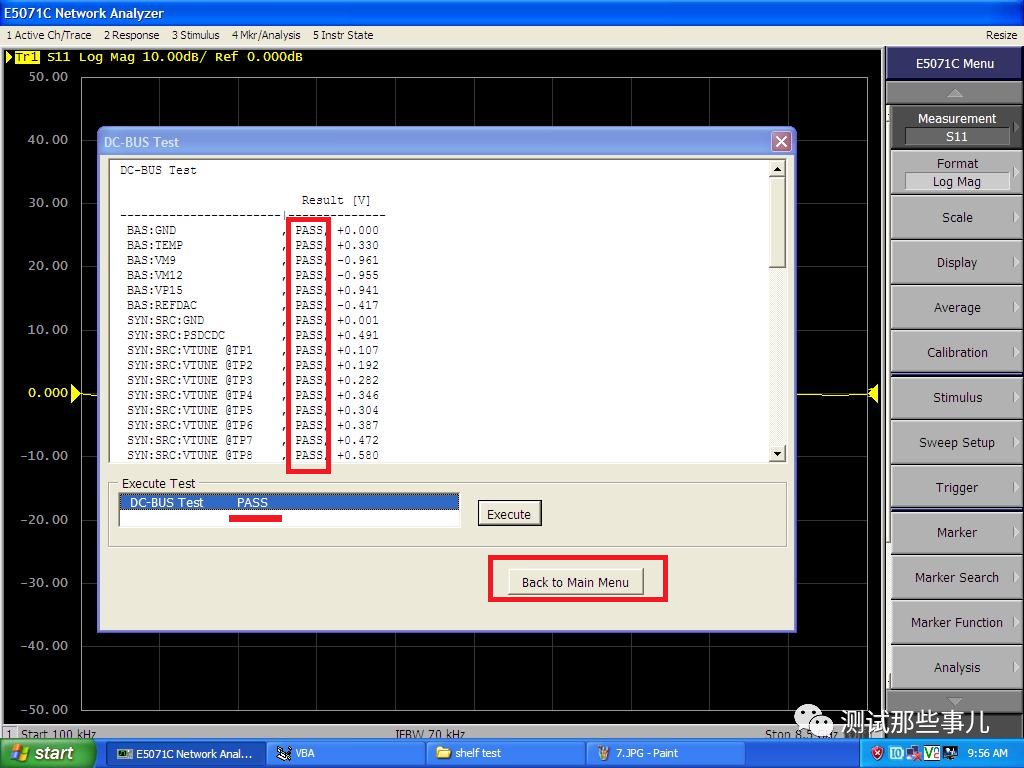

自检完成所有项目会显示Pass,然后点击【Back to Main Menu】返回项目列表。

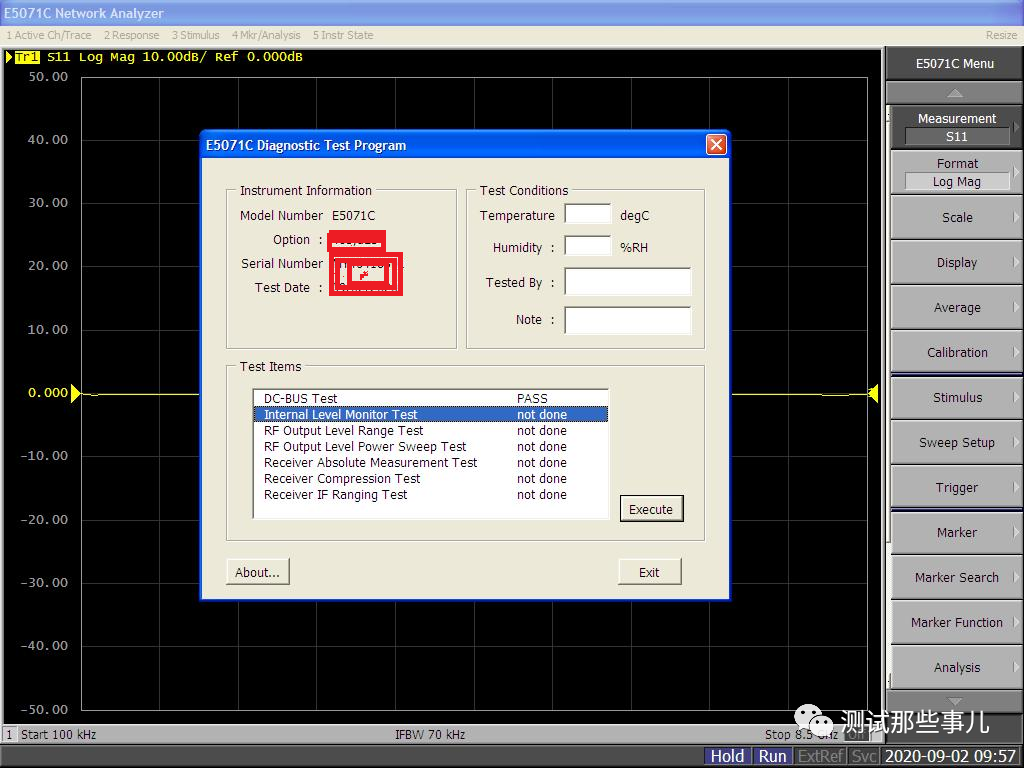

继续进行后面的操作

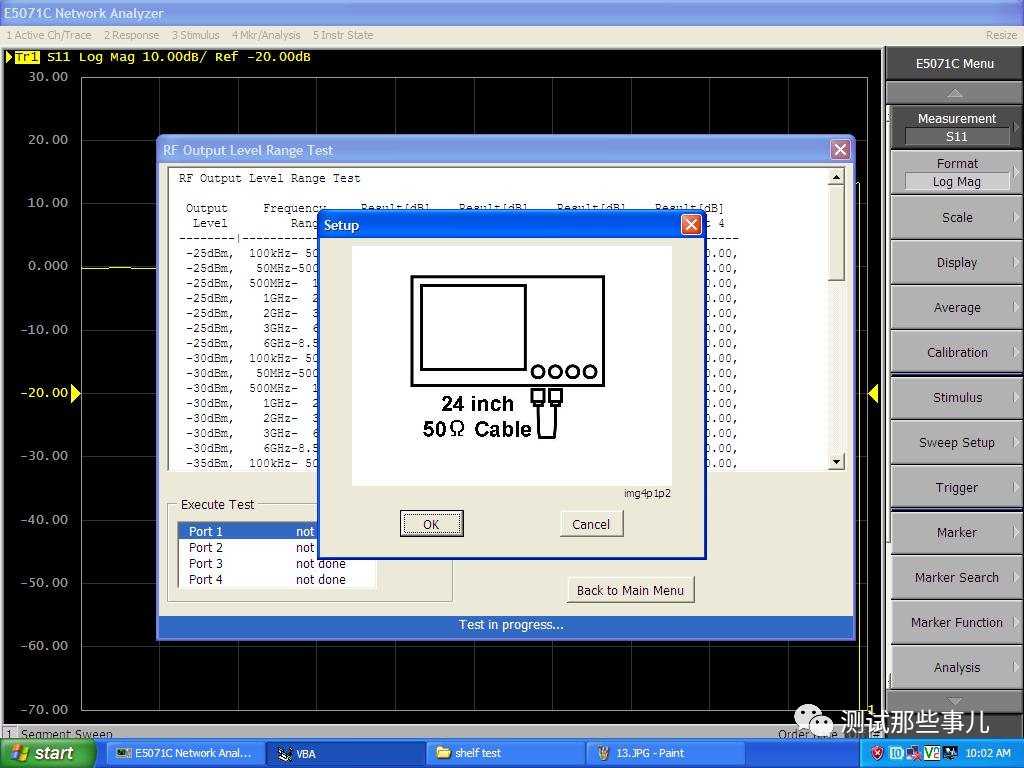

需要注意的是当进行端口功率和接收机的校准时,系统会提示要用电缆将对应的端口直连,具体操作时按提示进行即可。

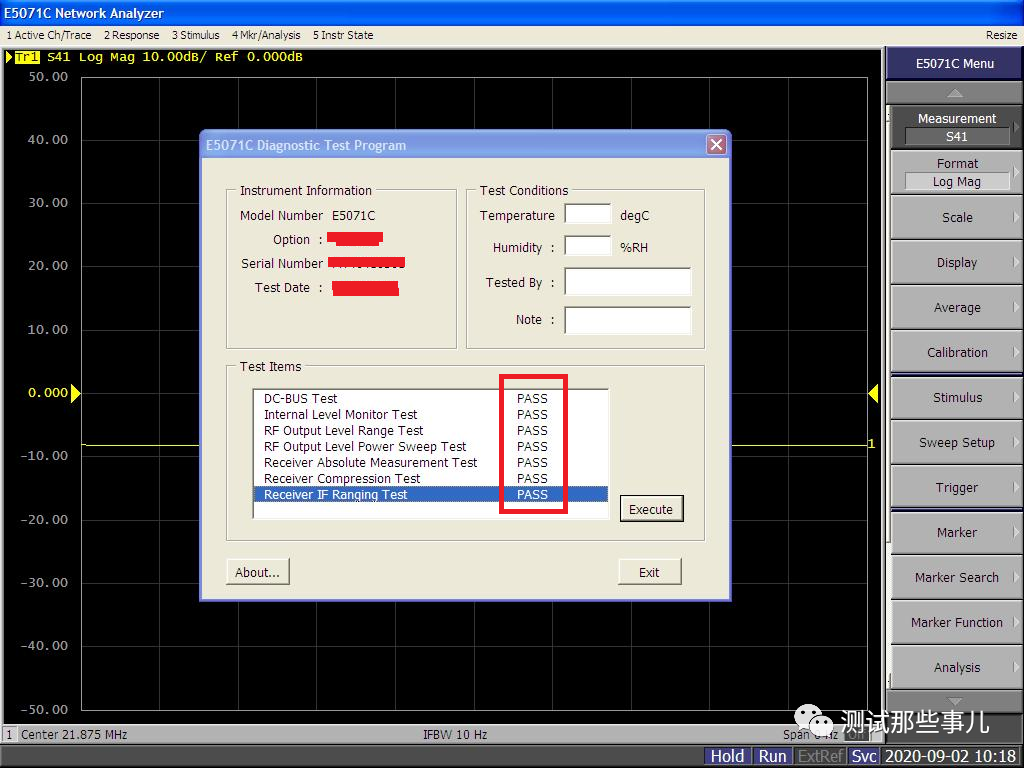

每一步的细节操作这里就不展开了,操作很容易,最后自检完成会显示如下对话框,全部Pass代表仪表是没问题的,所有有哪项是Fail的,就去对应查看Fail的具体项目,然后再报给维修工程师。
