74HC245原理讲解及如何使用?
tencentUser 2024-01-30

我们这里以NXP的数据手册为例,先来快速获取需要的信息


IC型号:74HC245D

推荐电压范围:2.0~6.0V

VCC到GND最大电流:±70mA

温度范围:-40℃~+125℃

封装:SO20


引脚定义分布图,焊接调试和画PCB板时非常有用



极限参数建议参考下图或原文档:

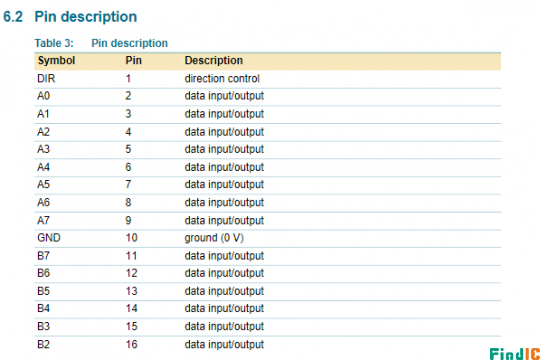

引脚描述图:我们可以从这里获取每一个引脚是用来干什么的

A0~A7:数据引脚,既可以做输入引脚也可以做输出引脚用

B0~B7:数据引脚,既可以做输入引脚也可以做输出引脚用

DIR:控制数据传输的方向

#OE:使能引脚




功能模块:主要展示逻辑芯片内部的数字逻辑功能组成,以便于大家更好的理解芯片怎么使用


对于数字逻辑芯片还有个最重要的东西:真值表,即每个引脚在不同高低电平逻辑下表现的状态



说了这么多我们最终的目的只有一个怎么使用,这里我们先通过仿真电路搭建电路来验证功能:


功能验证1:OE->GND, DIR->VCC,这时A作为输入,B作为输出(图中CE就是OE,AB/BA就是DIR)


我们来操作拨码开关看下工作如何,A0-L,然后B0的LED灯亮了,没有问题


我们再试下其他状态下的,也没有问题


功能验证2:OE->GND, DIR->GND,这时B作为输入,A作为输出(图中CE就是OE,AB/BA就是DIR)


我们这次顺便试下其他几个拨码开关不同状态下的效果,完全符合真值表和预期的情况



那么74HC245在实际电路中是怎么应用的,我这里给大家介绍基本的两种使用情形:


这个电路是用在工程控制器中的实际电路,因为主控是3.3V电压,座椅这里245是作为一个电平转换电路使用,另外还可以有效的隔离保护由于后级电路损坏而造成MCU损坏。


这是作为输入使用的电路,主要用来检测功率开关发生短路时,主控MCU可以快速切断该通道电路,防止时间过长出现热损坏


总结:

1、74HC245常用于接口电路中,我见过的主要应用场合由PLC,工程车控制器,汽车ECU控制器中,当然它的应用场景可定不仅于此

2、我们拿到一款IC一般的做法是通过数据手册快速摸清它的电气特性和功能特性,摸清的最好方式就是先仿真验证功能,然后再使用实物进行验证,这样我们才能有效把握一款芯片的基本情况。
