PCB印制板的3W规则、20H规则以及五五规则解析
0 2022-09-26

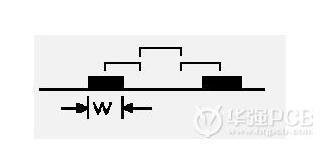

3W规则:

PCB印制板的3W规则和20H规则以及五五规则解析

为了减少线间串扰,应保证线间距足够大,当线中心间距不少于3倍时,则可保持70%的电场不互相干扰,称为3W规则。如要达到98%的电场不互相干扰,可使用10W的间距。

20H规则:

PCB印制板的3W规则和20H规则以及五五规则解析

由于与地层之间的电场是变化的,在板的边缘会向外辐射电磁干扰。称为边沿效应。

解决的办法是将电源层内缩,使得电场只在接地层的范围内传导。以一个H(电源和地之间的介质厚度)为单位,若内缩20H则可以将70%的电场限制在接地层边沿内;内缩100H则可以将98%的电场限制在内。

五五规则:

印制板选择规则,即频率到5MHz或脉冲上升时间小于5ns,则须采用,这是一般的规则,有的时候出于成本等因素的考虑,采用双层板结构时,这种情况下,最好将印制板的一面做为一个完整的地平面层。
