【图文分享】MOS管参数μCox计算方法-KIA MOS管

一、MOS管平方关系模型

MOS管沟道饱和区电流ID（不考虑非理想效应)

二、如何进行仿真得到手算参数

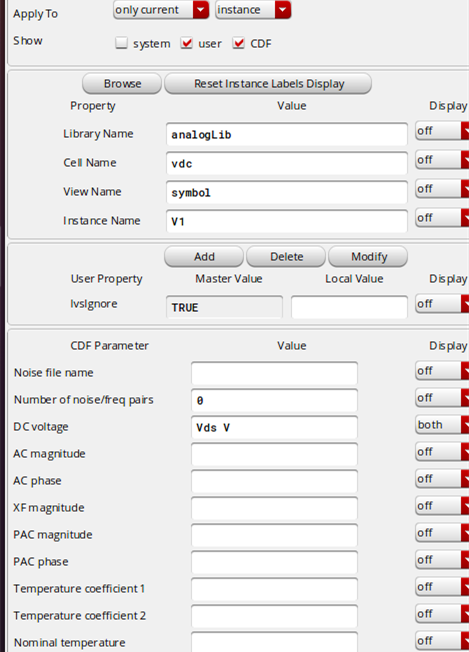

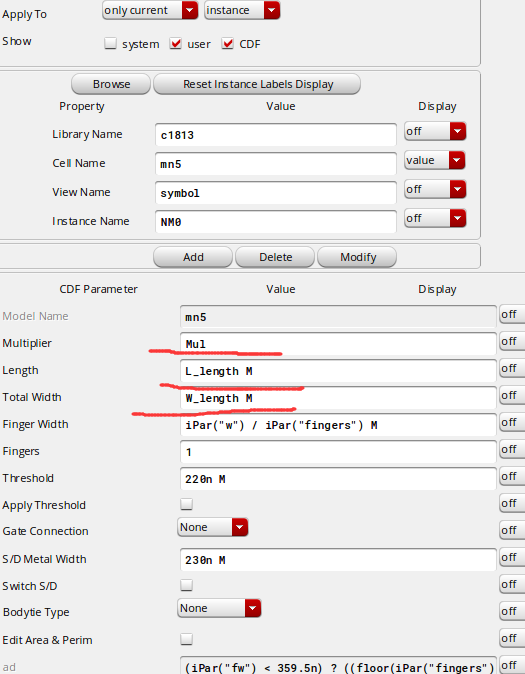

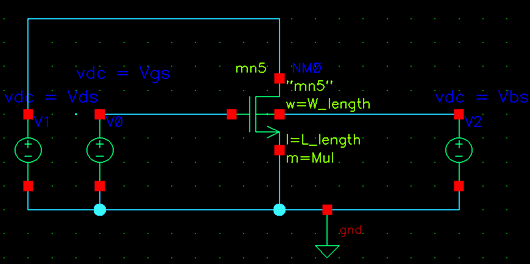

首先在原理图中放上器件，以NMOS为例子，同时分别设置好NMOS沟道长度和宽度，还有将对应器件电压也设置成变量，设成变量方面后面仿真条件下修改参数。

关注的参数

需要关注的参数是beff和betaeff，其中beff就是平方率关系对应的理想参数（完全不考虑沟道调制效应等，是可以计算过后发现，用得到的阈值电压还有Id算出来完全符合平方率关系对应的理想值），betaeff是修正的跨导模型参数，毕竟现在模型不是以前的那种简单模型了。

MOS管沟道饱和区电流ID
