今天我们继续分享开关电源的组成电路之一：

针对市电的滤波电路

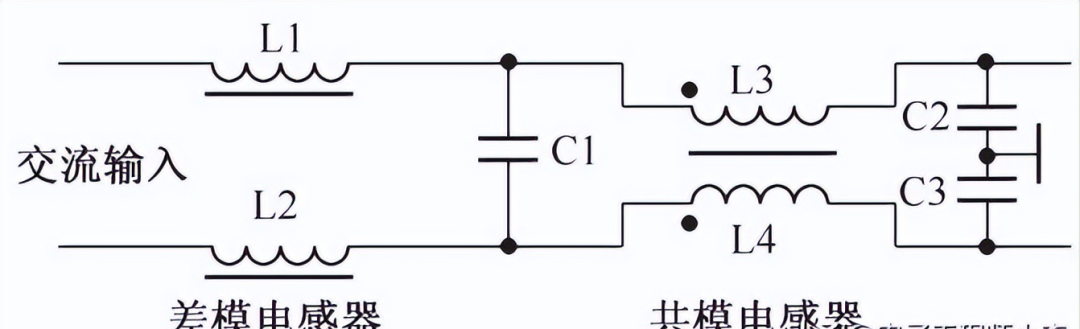

输入端滤波电路

上面图是滤波电路的一种，实际电路中都不尽相同，他们的功能都一样，只是效果有好坏之分！

首先我们来聊一下，为什么要在开关电源的输入端设计上滤波电路？

因为电网在给很多设备同时供电，有些设备会产生各种频率的杂波反串到输电线路中，

当这些干扰信号到达其他用电设备上，就会形成不同程度的干扰！严重的时候会导致设备出现故障或者烧毁！

为了防止电网带来的干扰，同时为了防止开关电源本身的谐波跑到电网里面去，就设计了各种滤波电路。

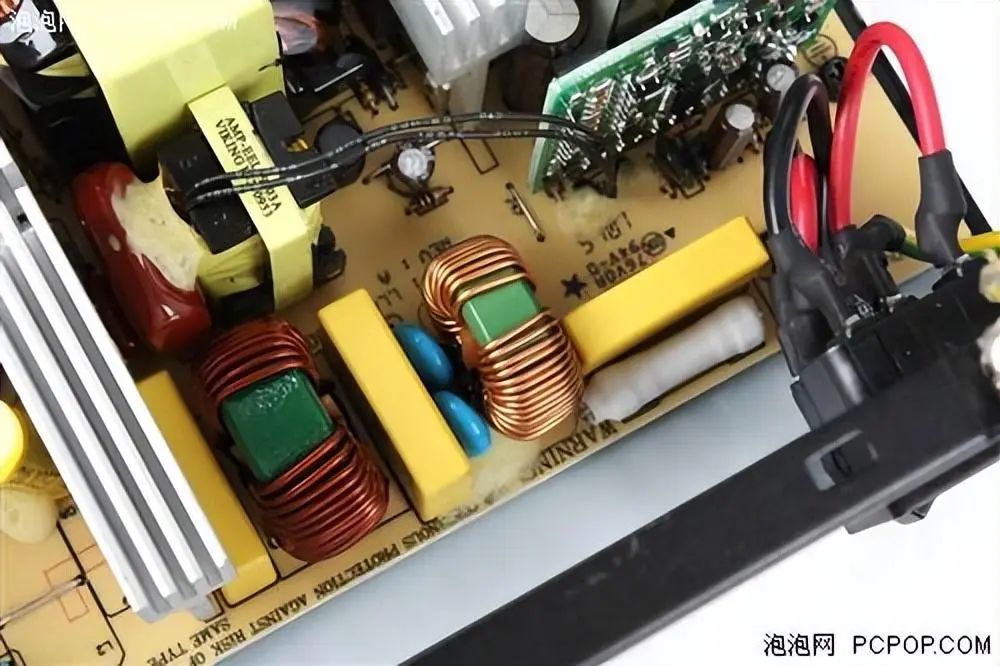

滤波电路实物

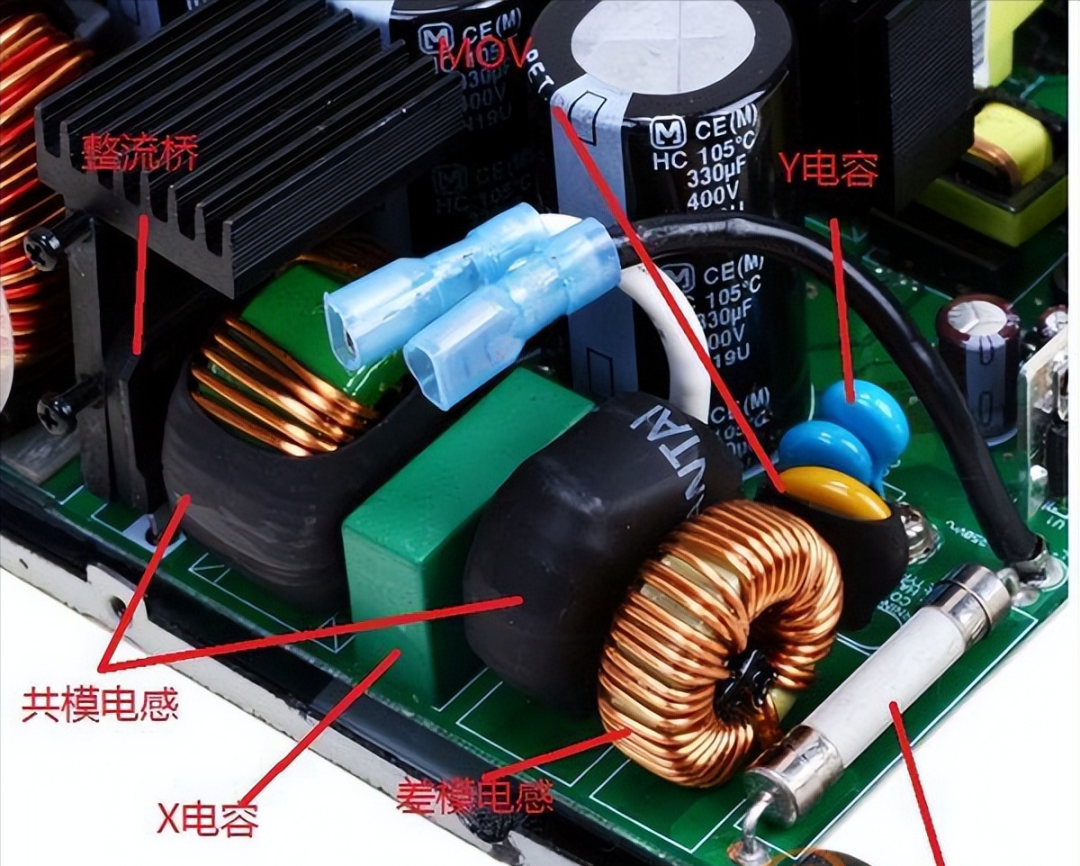

滤波电路实物

简单通俗的讲，滤波电路就是防止外面的干扰信号进入开关电源，同时阻止开关电源产生的干扰信号跑到电网去！更多技术资料@电路一点通

下面我们一起看看滤波电路的主要元件：电容 、电感（差模电感和共模电感）

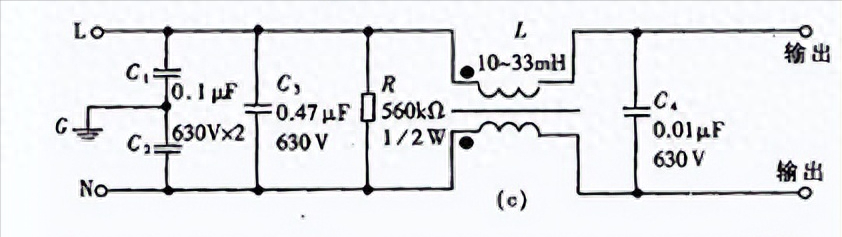

滤波器主要元件

上图中的L1和L2是差模电感，L3和L4是一体的，是一个共模电感

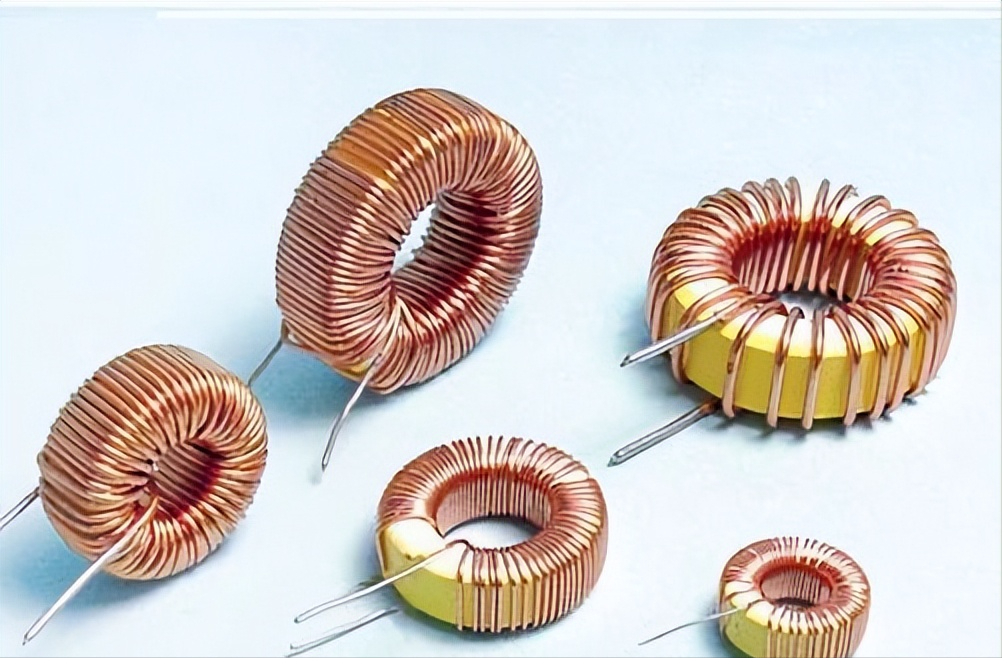

差模电感

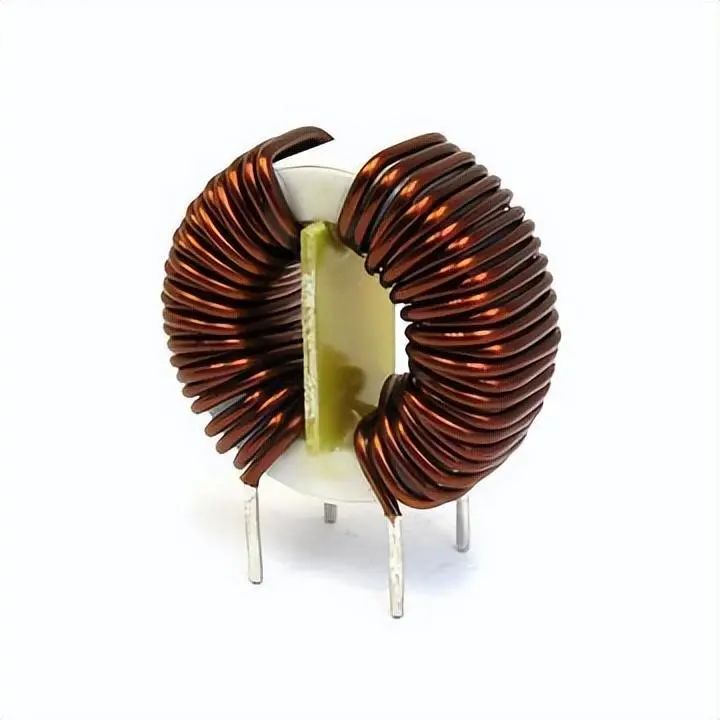

工模电感

差模电感的作用是抑制差模干扰（也叫串模干扰）

共模电感的作用是抑制共模干扰（也叫接地干扰）

关于什么是差模干扰，什么是共模干扰，涉及的知识太过晦涩和专业，我们今天就不深入探讨了，大家知道有这两种干扰就行！

因为我们维修开关电源的过程中，干扰电路发生损坏的概率非常小。

我们只需要知道这部分电路的功能即可！
