锂电池充电电压相关知识简单学习
嵌入式学弱狗 2023-03-17

1.锂电池充电器输出电压4.2v

2.锂电池的电压标称值3.7v,充满了是4.2V(实际上还可以更高,但是为了安全,充电器一般输出4.2V,所以锂电池最高充到4.2V)

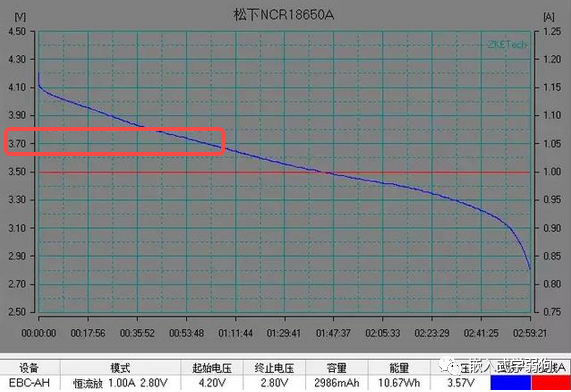

3.关于这个3.7V标称电压到底是啥意思,看以下图1中松下NCR18650A的放电测试曲线,就是从满电状态大概放电1/3时间处(这个标称不要太纠结了,是专业知识,只要知道它不是满电状态的电压即可)

图1

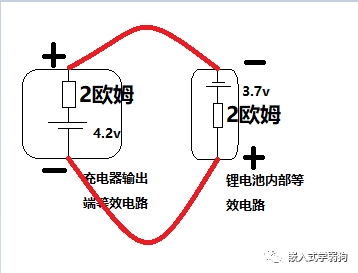

4.给电池充电时,充电器正极接电池正极,充电器负极接电池负极(并联)。当充电器输出电压大于电池电压时,会给电池灌电流,即为充电。当充到电池电压等于充电器输出电压时,电流为0,即充电结束。如果充电时把电池极性接反了(串联),则会导致很大的电流,很可能会损坏电池和充电器,非常危险。如图2为我假定的充电器和锂电池串联等效电路,再结合戴维南定理(关于戴维南定理见第5点叙述)算出回路电流为(4.2v+3.7v)/(2Ω+2Ω)=1.975A,实际上这里我是假设的2欧姆电流就有这么大了,网上说锂电池成品一般内阻是110毫欧,而充电器输出端内阻是1欧,那实际就是7.9A左右了。

图2

5.戴维南定理

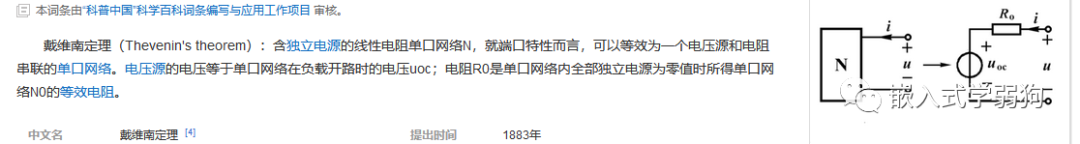

(1)定理描述见图3(摘抄自百度百科)

图3

(2)所谓电流源和电压源做置零处理到底是怎么处理,见图4

图4
