微动开关的工作过程
eeskill 2022-11-28

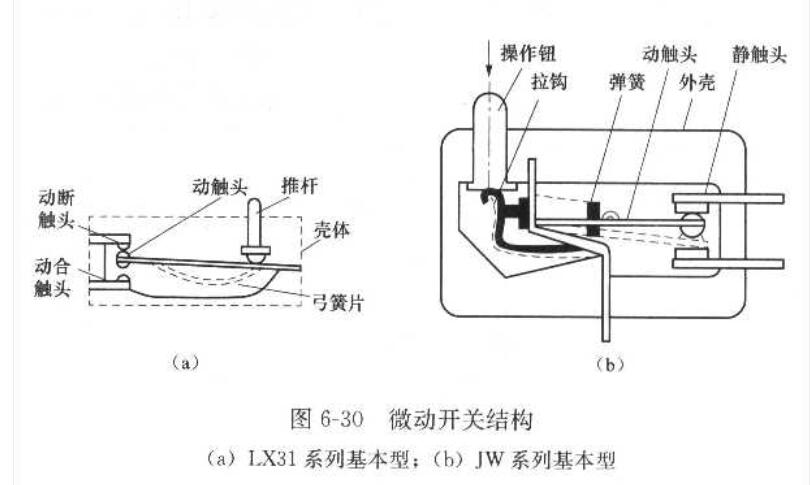

微动开关由带纯银触点的动静触头、作用弹簧、传动杆和胶木外壳等组成。LX31系列基本型、JW系列基本型微动开关的结构如图6-30所示。微动开关采用具有弯片状弹簧的瞬动机构,它可以使开关触头的转换速度不受推杆压下速度的影响,这样不仅可以减轻电弧对触头的烧蚀,而且也能提高触头动作的准确性。

微动开关的工作过程是:在无外力作用的情况下,动合和动断触头处于静止状态,当有外力施加于伸出外部的传动杆时,弓簧片发生变形,储存能量并产生位移。当达到预定的临界点时,弹簧片连同动触头产生瞬时跳跃,从而导致电路的接通、分断或转换。当外力消除后,弹簧片将释放能量并产生反向位移,当通过另一临界点时,触头在弹簧片的作用下自动复位。
