安川变频器峰值过流保护电路解析:保护机制及应用案例剖析
0 2023-12-01

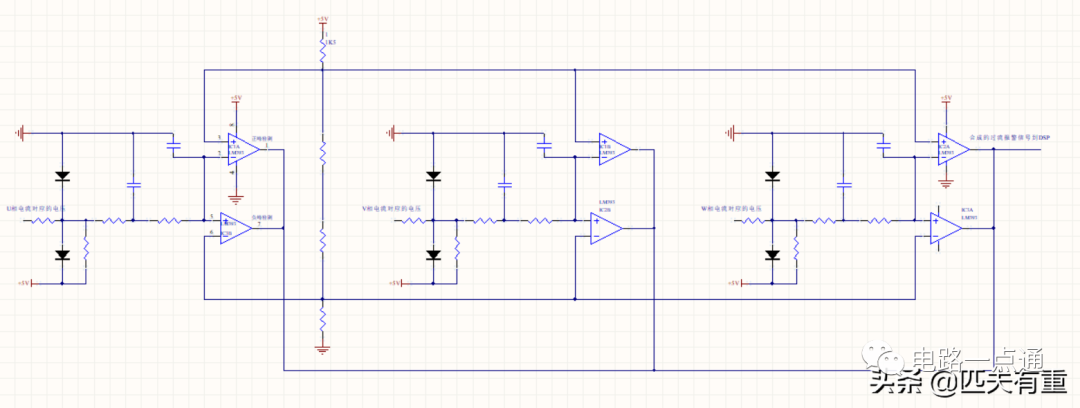

发一个本人早期研究日本安川变频器绘制的过流保护电路,这台变频器没有采用IPM模块,所以安川的工程师们特别设计了一个如下图的保护电路。




因为这台变频器的功率比较大,安川公司的工程师为了节省成本,采用了没有保护电路的IGBT模块,U V W三项都采用了霍尔电流传感器,从电机控制的角度来说,采集两项电流就可以了,采集三相电流的好处就是DSP处理器可以知道电机的运行状态是否处于平衡,DSP在进行电流环控制时可以选取最接近的两相电流来进行运算。如果电流不平衡度达到某一指标说明电机已经损坏或者有相关电路发生故障。采集三相电机的电流好处还有,可以方便地进行过流保护电路设计。公众号@电路一点通 上图所示的电路能够实现对三相电流的正峰值和负分值进行检测,但是也要注意滤波电路的设计,否则会可能造成误报警,还有控制版的DSP处理器在接到报警信号时也可以进行软件滤波处理避免产生误报警。这台变频器在母线上串了一个保险丝,如果上下桥IGBT发生直通现象时,可以起到一定的保护作用,应该说是不要让IGBT爆炸殃及其他造成更多元器件的损毁。一般来说,电机的三项电流做了有效的保护,上下桥的IGBT发生直通现象几率几乎为零。我是这么认为的过了保修期后,IGBT和它的驱动电路都也老化了到了一定程度,才会发生IGBT直通现象引起爆炸。但是已经过了保修期,安川公司就不用负责任了。经常听到有人说日本的家电等电子产品很好用,在保修期内没有出过任何纰漏,不过不知道咋整的,过了保修期就容易坏了,这大概是日本的工程师们在电路设计和材料的选型上就已经和该产品的保修期挂钩了。
