设计MOS管H桥电机驱动电路、元器件、原理
0 2023-12-01
今天给大家分享的是:使用 MOS 管的简单 H 桥电机驱动电路H 桥是一种将施加电压的极性改变为电荷的电路,这些电路通常用于机器人技术和其他应用,以允许直流电机允许或停止。

一开始,转动电机比较简单,只需要将电机接通电压轨并开始旋转,但这不驱动电机的最佳方式,尤其是当电路涉及到其他的组件。


这里,介绍转动直流电机最常用和最有效的方法之一-H桥电路

一、制作 H 桥电机驱动电路需要以下组件:

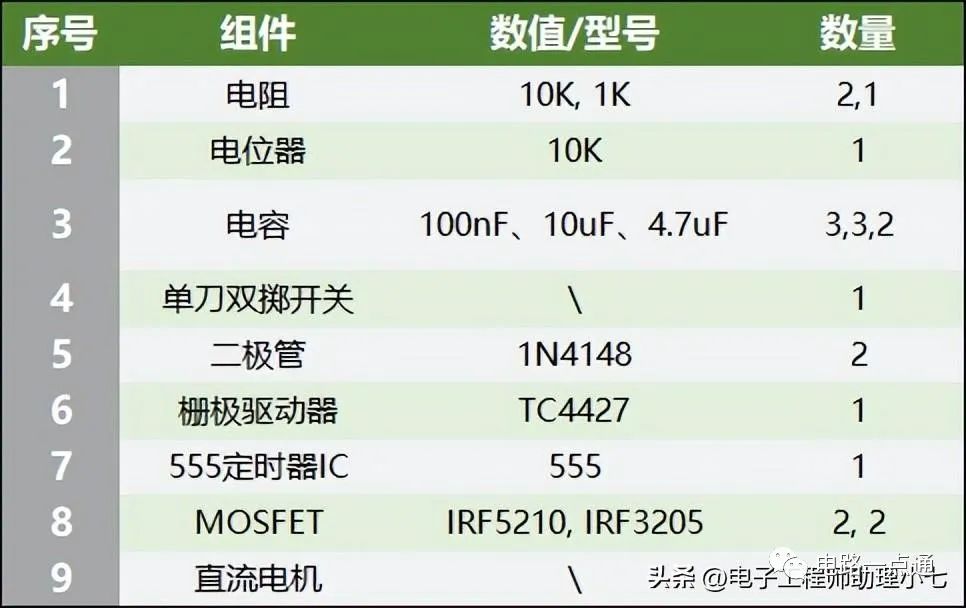

元器件清单

二、IRF5210

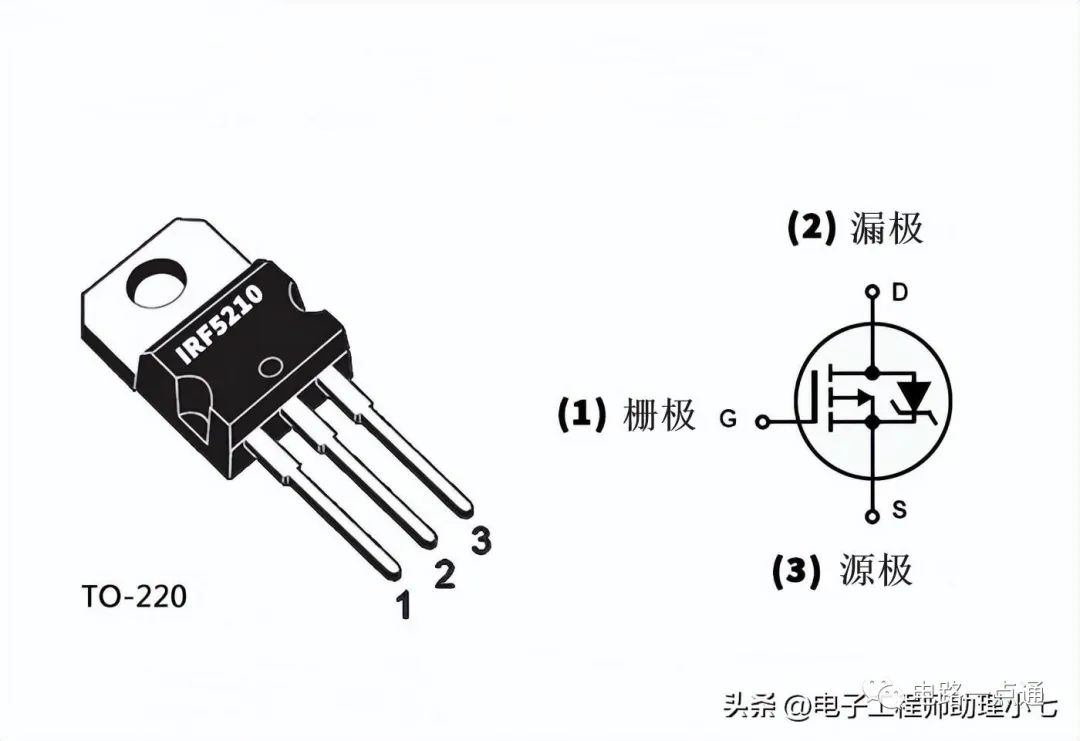

下面是关于 IRF5210 的简单原理图IRF5210 的简单原理图

三、H 桥电机驱动电路

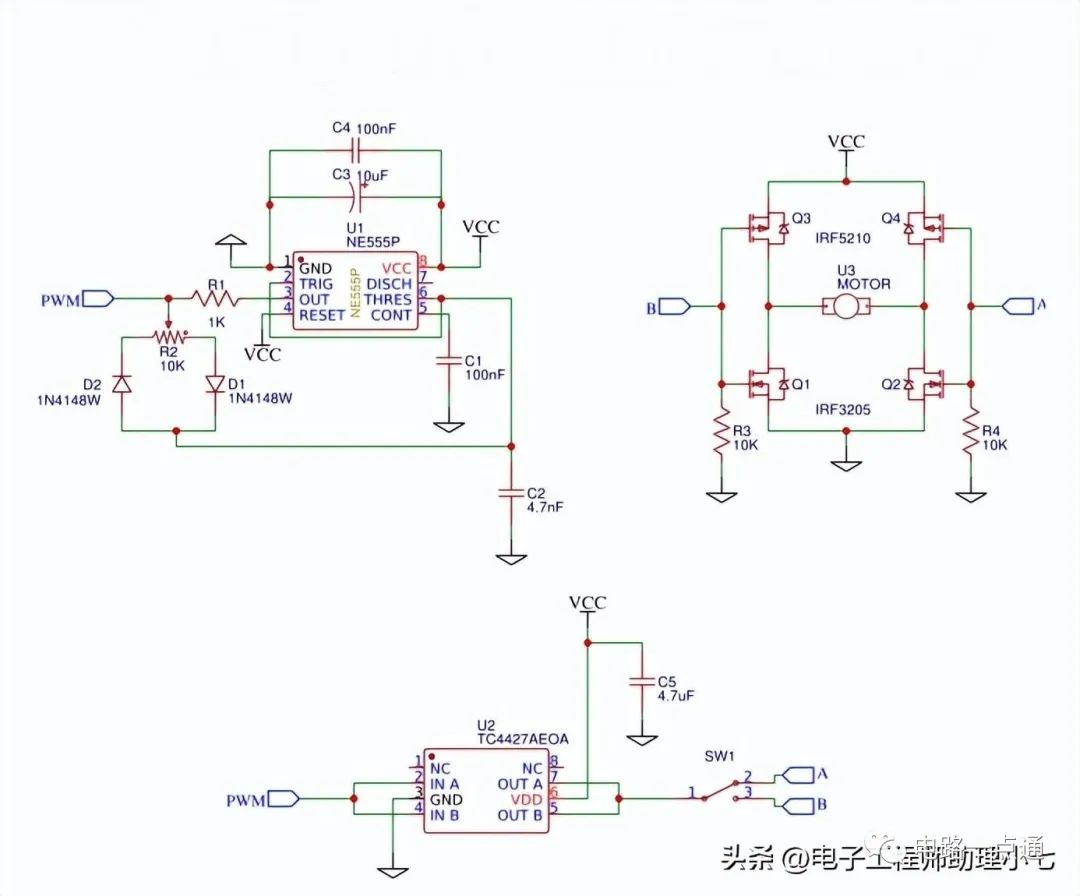

下面为H桥电机驱动电路的原理图:H桥电机驱动电路的原理图

四、工作原理

定时器是一个简单的 555 电路,产生大约 10% 到 90% 的占空比。频率通过 R1、R2 和 C2 设置。电位器 R2 控制占空比。栅极驱动器是双通道常规 TC4427,每条线具有 1.5A 灌电流/拉电流。在这里,为了进一步驱动电流,两个通道是平行的。如果频率更高,则栅极驱动器必须更强。SPDT 开关用于选择控制路径的 H 桥支路。H 桥是电路的功能组件,它控制电机。


下拉电阻通常将 MOSFET 栅极拉低。这会触发每个 P 沟道 MOSFET 导通,但这不是问题,因为没有电流流过。当 PWM 信号施加到单脚栅极时,N 和 P 沟道 MOSFET 交替打开和关闭,从而控制电源。
