四种简单控制电路的设计与原理：单稳态、四路呼吸灯、多谐振荡器、双路稳压
电路一点通
287浏览
0评论
0点赞
2023-12-06
单稳态控制电路

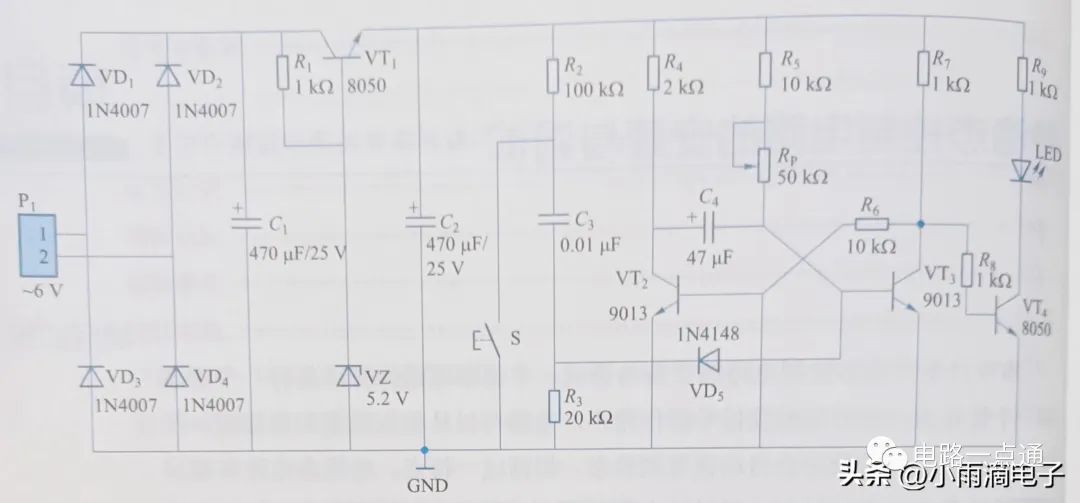

单稳态控制电路原理图

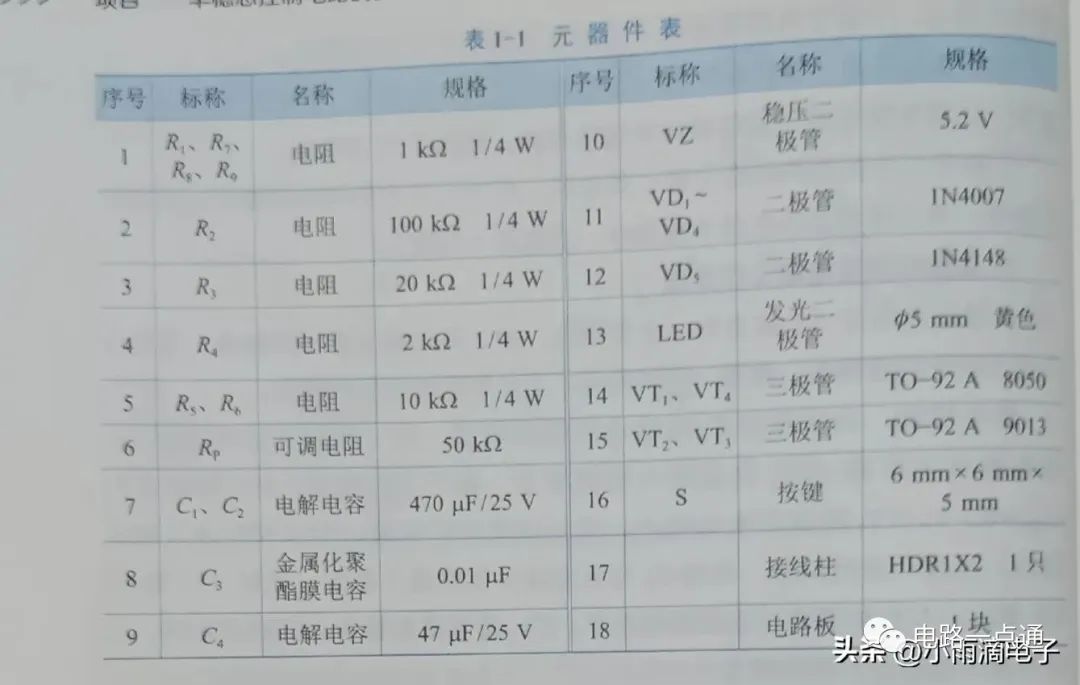

1.单稳态电路主要由两个型号相同的 NPN 型三极管构成，稳态时三极管 VT3饱和、VT2截止。2.按下按键，电容 C3 通过电阻 R3放电,VT3因基极输入负脉冲由饱和转变为截止状态，VT2由截止转变为饱和，电路从稳态转换到暂稳态。3.之后电容 C4左极板通过 VT2的集电极、发射极、地放电，直流稳压电源通过R5、Rp给右极板充电，当 C4右极板电位高到使 VT3导通时，电路退出暂稳态恢复到稳态。改变可调电阻 Rp接入电路的阻值，可以增大或减小电容 C4充放电时间，从而调整电路维持暂稳态的时间。
四路呼吸灯电路
指控制电路作用下，发光二极管完成由亮到暗的逐渐变化，感觉像是在呼吸。

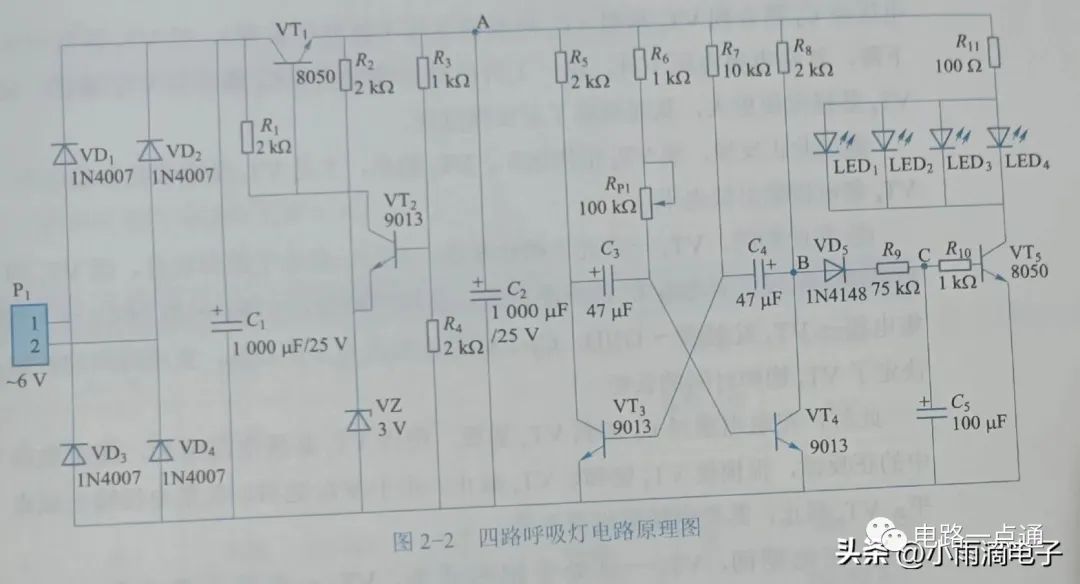

四路呼吸灯电路原理图

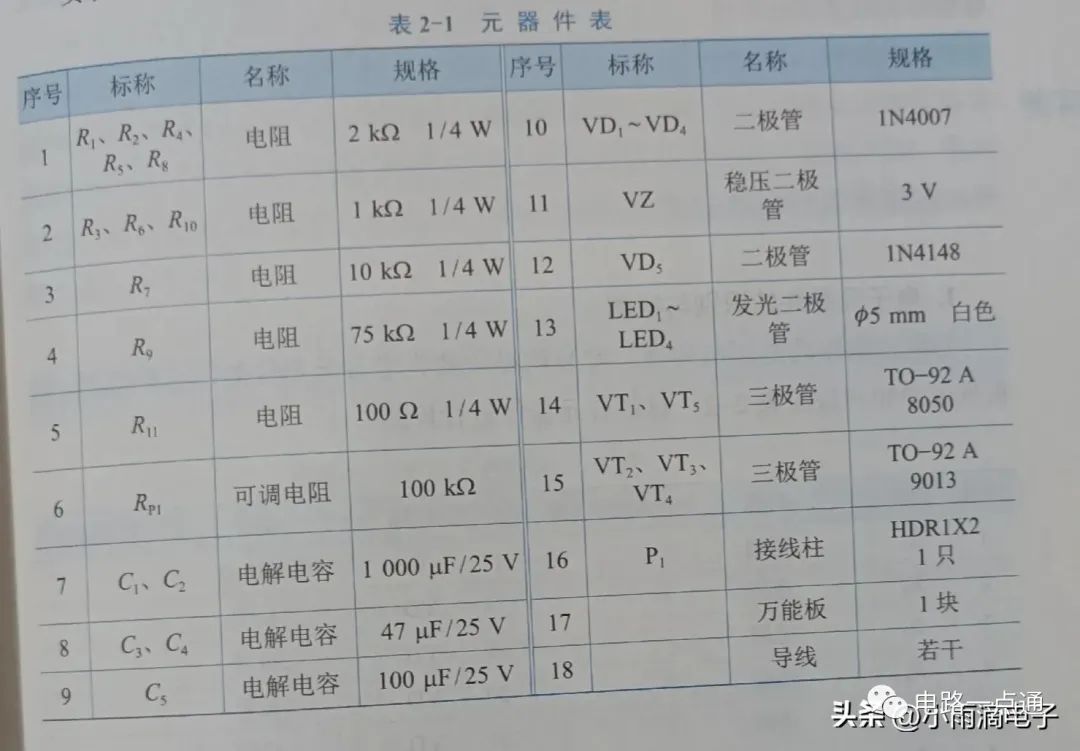

无稳态自激多谐振荡器①接通电源之后，假设
VT4导通优先于 VT3，这样 R6和 Rp1 为
VT4提供基极电流，其集电极电压下降，这一下降的电压经C4耦合到VT3基极，使VT3基极下降，其集电极电压上升，这一上升的电压通过电容C3耦合到VT4基极，使VT4基极电流更大，从而形成了正反馈过程。C4的充电回路:Vcc ->R7->C4 ->VT4集电极 -> VT4发射极->地，左正右负。充电电压经过C4加到VT3基极，使得VT3饱和导通，VT4截止。VT3饱和导通期间，C3充电回路:Vcc ->R6 ->Rp1->C 3->VT3集电极 -> VT3发射极->地，右正左负。充电电压经过C3加到VT4基极。
双路可调直流稳压电源电路

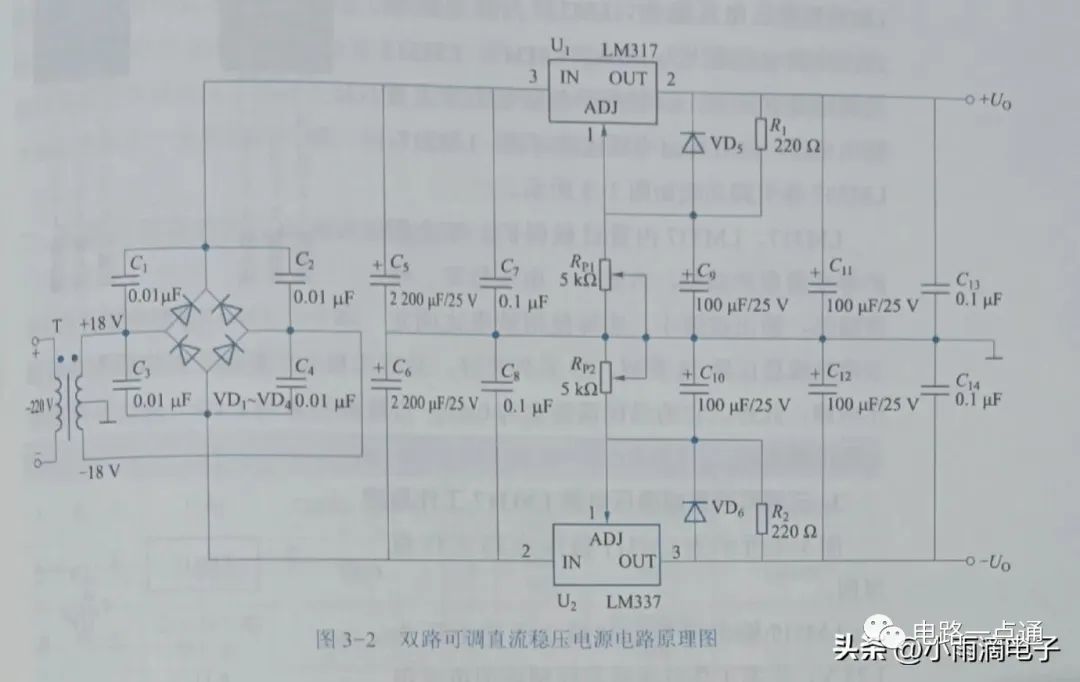

双路可调直流稳压电源电路
