PWM波:你真的掌握了吗?
0 2024-02-28

PWM有着非常广泛的应用,比如直流电机的无极调速,开关电源、逆变器等等,个人认为,要充分理解或掌握模拟电路、且有所突破,很有必要吃透这三个知识点:

  • PWM
  • 电感
  • 纹波

PWM是一种技术手段,PWM波是在这种技术手段控制下的脉冲波,如果你不理解是把握不住PWM波的!

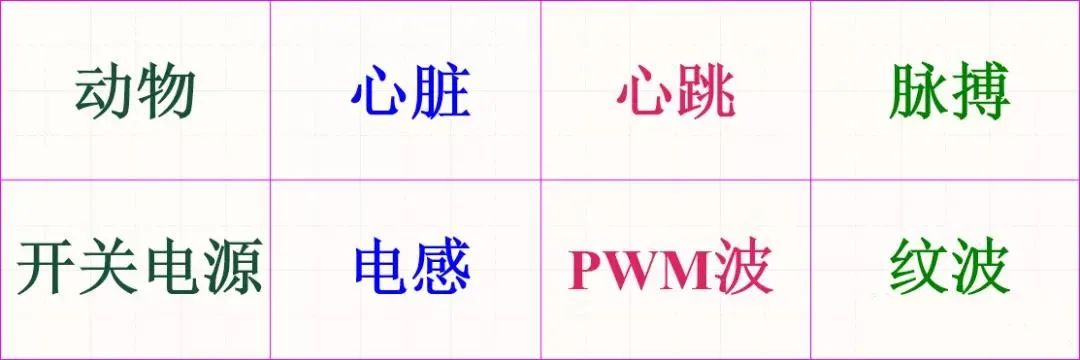

如图1所示,这种比喻很形象也很恰当,希望对学习的朋友有所帮助与启发。

图1:形象的比喻

PWM全称Pulse Width Modulation:脉冲宽度调制(简称脉宽调制,通俗的讲就是调节脉冲的宽度),是电子电力应用中非常重要的一种控制技术,在理解TA之前我们先来了解几个概念 。
