快速计算ups蓄电池组配置
电路一点通 2024-07-05

般配置机房ups蓄电池组,我都参考《通信电源设备安装工程设计规范》YD/T5040-2005中4.3 蓄电池组配置

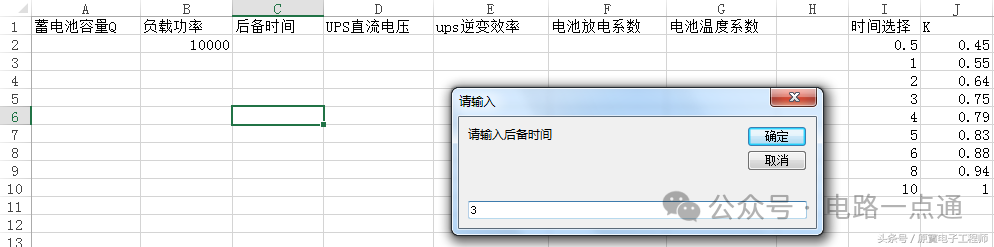

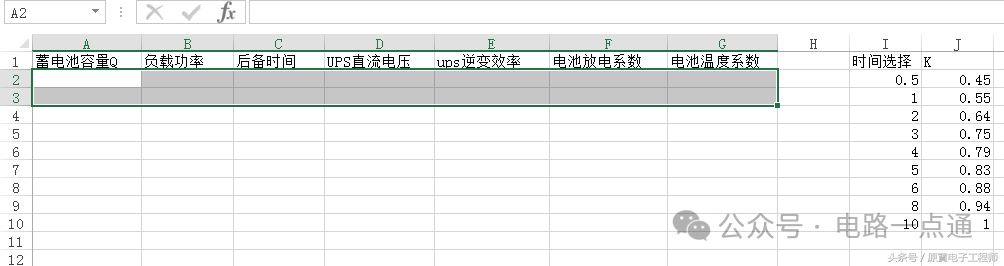

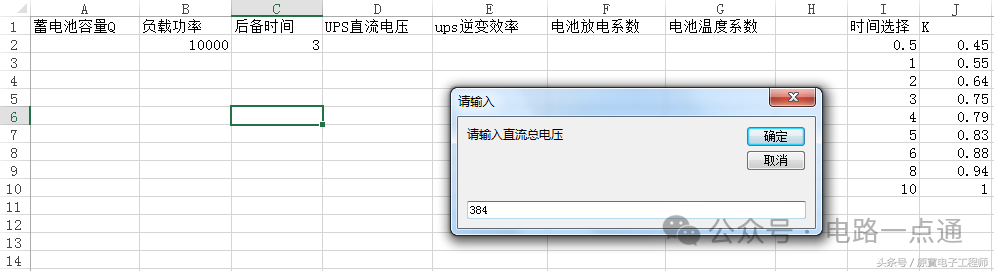

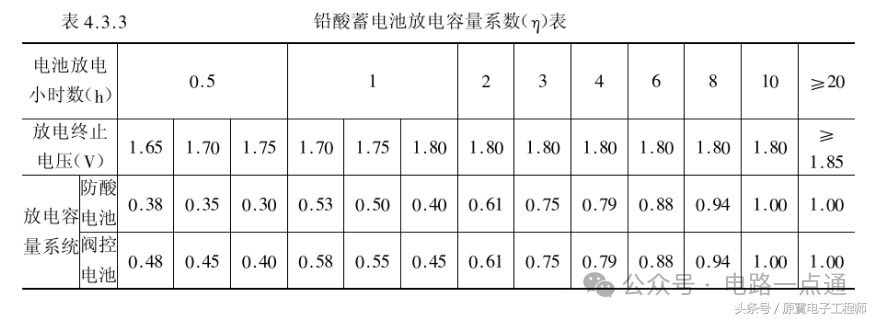

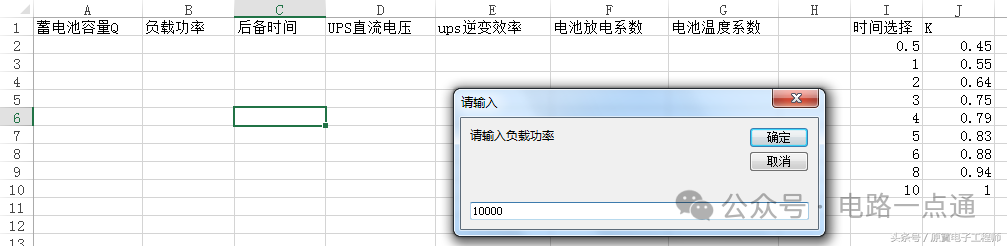

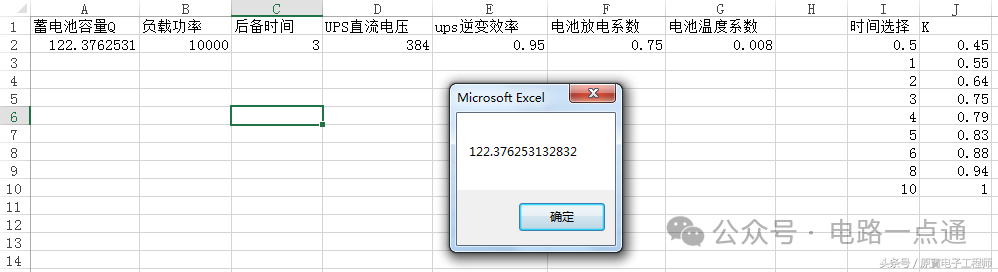

4.3.1 直流供电系统的蓄电池一般设置2组。交流不间断电源设备(ups)的蓄电池组每台一般设一组。当容量不足时可并联,蓄电池最多的并联组数不要超过4组。4.3.2 不同厂家、不同容量、不同型号、不同时期的蓄电池组严禁并联使用。4.3.3 铅酸蓄电池的总容量计算公式Q≥KIT/η/[1+α(t-25)]公式中:Q 蓄电池容量(Ah)K 安全系数,取1.25I 负荷电流(A)T 放电小时数(h)η 放电容量系数。一般都用阀控蓄电池,如图1图1t 实际电池所在地最低环境温度数值,有采暖设备,按15度考虑,无采暖设备,按5度考虑。α 电池温度系数,当放电小时率≥10时,α=0.006,当1≤放电小时率<10时,α=0.008,当放电小时率<1时,α=0.01。这个公式有些复杂,而且还有η和α2个变量,又都是小数,不仔细的话,有时会算错。为了方便计算,我们可以用excel的ⅤBA写个简单的宏,只要执行宏,填入负荷功率、放电需求、电池电压、逆变器效率,t最低温度取5度,便可快速、准确的求出蓄电池容量。做1张如图2的电子表格。图2图3是这个计算宏的vba代码图3举个例子:负荷功率10kw,后备时间3小时,用阀控12伏电池,ups电池32节,逆变器效率0.95,执行宏,根据弹出的菜单填入以上参数,即可得出结果,需电池容量122Ah1组。如图4、图5、图6、图7、图8图4图5图6图7图8
