压敏电阻在电路设计中是串联还是并联?
衡丽科技 2024-06-20

压敏电阻的工作原理大致分为一下两种:

①压敏电阻当受到压力时或者电压低于它的阈值,流过它的电流时最小的,它就相当于一个阻值无穷大的电阻。也就是说,当加在电阻器上面的电压低于其阈值时,电阻器类似于一个断开状态的开关。

②当加在电阻上的电压超过它的阈值时,流过它的电流激增加倍,它相当于阻值无穷小的电阻。也就是说,当加在它上面的电压高于其阈值时,它就相当于一个闭合状态的开关而已。


压敏电阻的符号是什么

“压敏电阻“是一种具有非线性伏安特性的电阻器件,主要用于在电路承受过压时进行电压钳位,吸收多余的电流以保护敏感器件。英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor”。

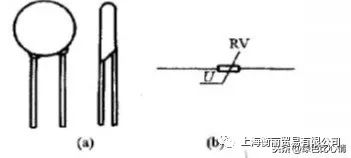

压敏电阻的符号如下图所示意:(我们列出了比较常见的几种表示方法)


压敏电阻是串联在电路中还是并联在电路中?

一般情况下,压敏电阻是是并联在电路中的。

压敏电阻器通常是和被保护器件或装置并联在一起进行使用的,一般来说在常规情况下,压敏电阻器的两端直流或者是交流电压应低于标称电压,即便是在电源波动情况最坏的时候,它也不会高于额定值中选择的最大连续工作电压,该最大连续工作电压值所对应的标称电压值即为选用值。

“压敏电阻“是一种具有非线性伏安特性的电阻器件,主要用在电路承受过压时进行电压钳位和吸收多余的电流以保护敏感器件的。它的英文名称为“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor”。压敏电阻器的电阻体材料是半导体,所以它是半导体电阻器品种的一种。现在大量使用的“氧化锌”(ZnO)压敏电阻器,它的主体材料有二价元素锌(Zn)和六价元素氧(O)所构成。所以从材料的角度来看,氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。据了解在中国台湾,压敏电阻器称为“突波吸收器”,有时也称它为“电冲击(浪涌)抑制器(吸收器)”。


怎样正确使用过压保护压敏电阻器

过压保护压敏电阻器是很多工程师都非常熟悉的一种电子元器件,尤其是在LED开关电源或大功率的电源设备中,更是非常常见。而这种压敏电阻器在运行过程中为电路系统所提供的瞬时过压保护,也是非常重要的。不过,对于这种过压保护压敏电阻器的使用情况,作为工程师的你,真的已经掌握住它的要领了吗?实际上,除了过压保护压敏电阻的技术参数外,在实际选择时还要考虑以下几个问题,下面我们就一起来看看吧。

作为一种应用范围十分广泛的压敏电阻器,过压保护压敏电阻也经常被用于保护可控硅整流器之中,那么根据通流容量的不同,我们应该怎样选取合适的过压保护压敏电阻器呢?一般情况 下,3kA的压敏电阻型号通常会被用在电器设备的浪涌吸收上,而5kA的电阻型号则多被用在对雷击及电子设备的过电压吸收上,10kA的则会被用在对雷击的保护上。这里我们以雷击保护为例来进行说明。

通常在测试时,我们会选择常用综合波(发生器开路输出时产生1.2/50μs的电压波;短路输出时产生8/20μs的电流波;发生器的内阻为2Ω)来在线考核设备对抗雷击浪涌干扰的能力。在4kV试验时,过压保护压敏电阻吸收的最大电流可达2kA,对6kV的试验,吸收电流的最大值为3kA。但在实际选择时,还应当适当加大所选过压保护压敏电阻的通流容量。
