开关电源噪声对策,增加滤波器等降噪部件
mouser 2021-09-13

中介绍了噪声对策的四个步骤。本文将对步骤4“增加滤波器等降噪部件”进行详细解说。

开关电源噪声对策的基础知识

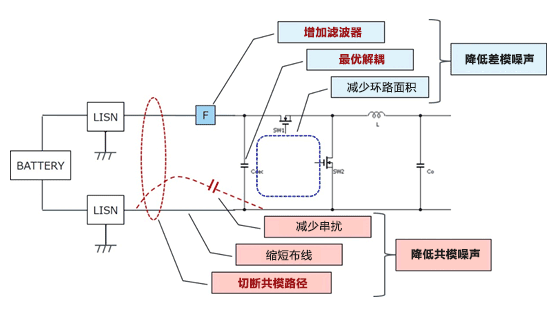

此前对“”和“”的基本噪声进行了介绍。下图是这些噪声及其相应的基本对策。

“”

要想降低差模噪声(蓝色),可在电路板上缩小大电流路径的环路面积,并增加最优解耦和输入滤波器。尽可能地抑制噪声的发生源–差模噪声是非常重要的,这也关系到降低共模噪声。

而降低共模噪声(红色)的方法有缩短布线,抑制串扰,还有切断共模路径(增加阻抗)。

后续将依次对图中红色字体所示的滤波器(输入滤波器及共模滤波器)和解耦进行解说。

关键要点:

・要想降低差模噪声,可在电路板上缩小大电流路径的环路面积,并增加最优解耦和输入滤波器。

・尽可能地抑制噪声的发生源--差模噪声是非常重要的,也关系到降低共模噪声。

・要想降低共模噪声,可缩短布线,抑制串扰,切断(滤波)共模路径。
