YDS网络隔离变压器参数详解
大盛唐电子 2022-09-27

台湾YDS(元册)的代理线主要的产品分为如下几个系列:

DC-DC converters

AC-DC converters

LAN  transformers

RJ45 with Magnetcs

网络变压器的原理与结构

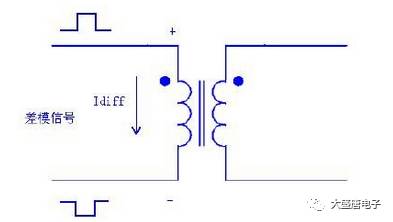

  •  基本电路知识,差模信号通路

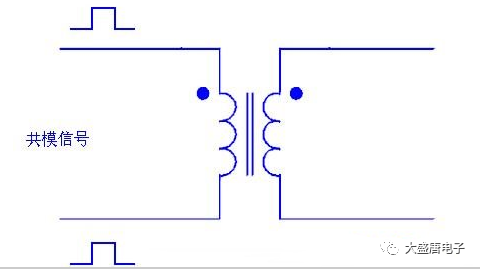

  • 共模信号通路

   当共模信号经过隔离变压器时,由于线圈两端的电压极性相同,不会形成电流。故不会将共模信号传递至次级线圈。但是线圈间的耦合电容Cww为共模信号的传递提供了通路。

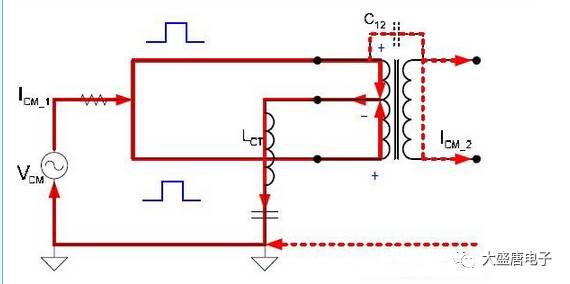

   为了防止主级线圈上的共模信号传递至次级线圈,在主级线圈中添加中心抽头为共模信号的泄放提供通路:


2.共模抑制器的工作原理

   当差分信号通过共模抑制器时,上面线圈上产生的磁通和下面线圈产生的磁通相互抵消,磁场效应消除,为差分信号提供了一条无阻抗通路。

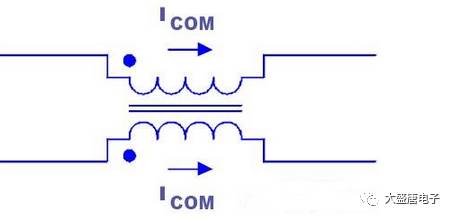

   当共模信号通过共模抑制器时,上面线圈上产生的磁通和下面线圈产生的磁通方向相同,磁场效应加强,根据楞次定理,共模信号将会遇到一个高阻抗的通路。在10M/100MTX中共模抑制器一般会提供2K到3K欧姆的共模阻抗

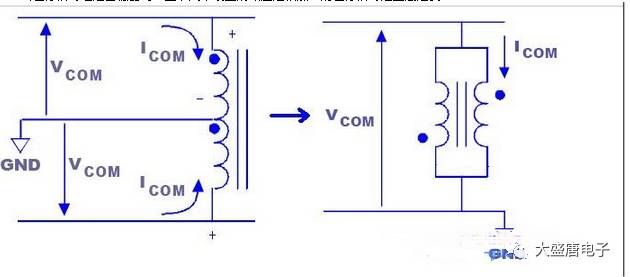

3.自藕器的工作原理

   当差分信号经过自藕器时,上下两个线圈的磁通是相加,对差分信号是呈高阻抗。





   当共模信号经过自藕器时,上下两个线圈的磁通相互抵消,为共模信号到地提供了一个低阻抗的泄放通路。


通过上面的讲解相信大家对网络变压器已经有一个十分清楚的了解了吧,接下来我将带来YDS(元册)网络变压器的类型以及参数的介绍:


YDS的网络变压器主要分为两种类型:


  • RJ45 with Magnetic(即网口与网络变压器集成)

  • LAN Filters              (单网络变压器)

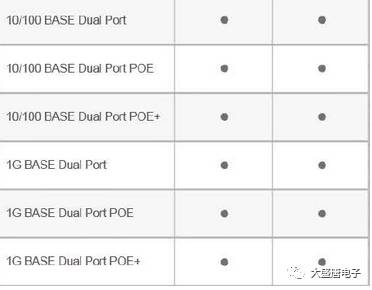

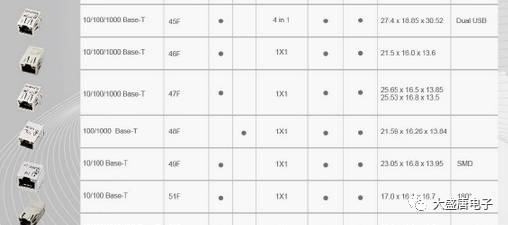

                                 RJ45 with Magnetic 产品支持型号表



LAN Filters 支持型号表

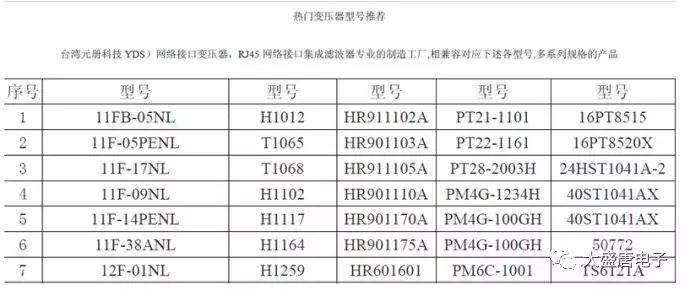

   经过实际测试YSD与Pulse ,PPT 等绝大多数器件,能够实现Pin对Pin 替换,并且性能更优,在这里就不一一列举了,如要了解更多详情请联系我们的销售工程师,我们将竭诚为您服务。
