最近实验室屋顶上面的LED灯坏掉了，物业换了新灯，我把旧灯拆开看了下，还是挺有收获的。它的电路图我给测量出来了，参见图9。

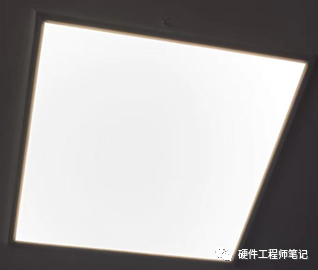

图1 正常点亮的LED灯

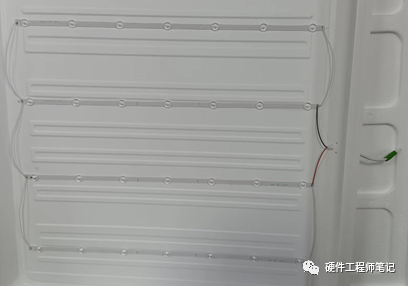

图2 LED灯内部的线路图（共28个LED）

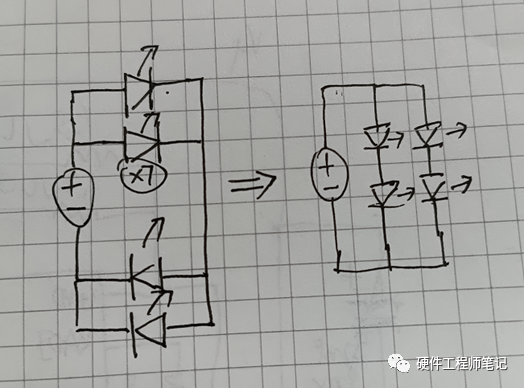

图3 图2线路图的原理示意图可更方便理解（图中每个LED代表图2实物图中的7个）

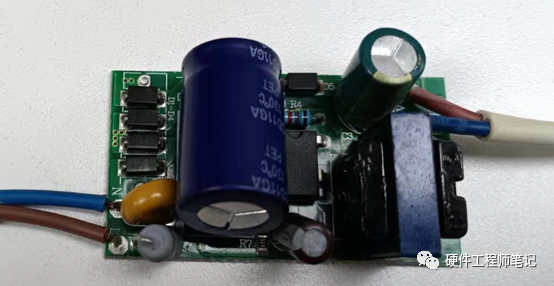

图4 电源灯板正面

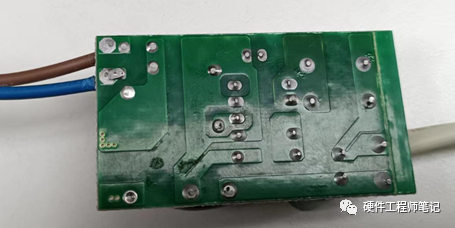

图5 电源灯板背面

可以很方面查到电路用到的芯片，因为丝印没有擦掉，芯片为HA5836DE。查它的数据手册，花了我几分钟时间呢，不是很好找到。从数据手册中可以看到，这是一种降压恒流电源芯片，见图6。

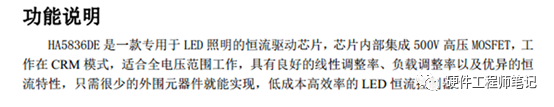

图6 HA5836DE芯片功能简介

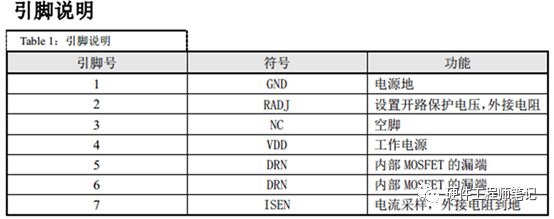

图7 HA5836DE芯片各个引脚定义

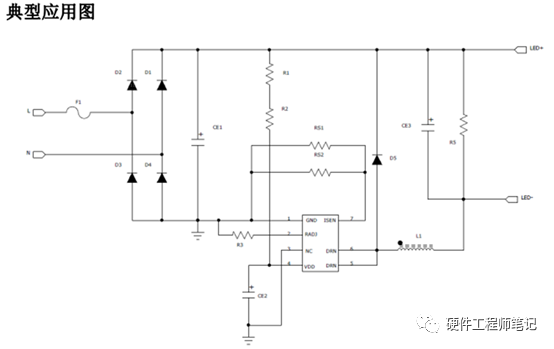

图8 HA5836DE典型电路图

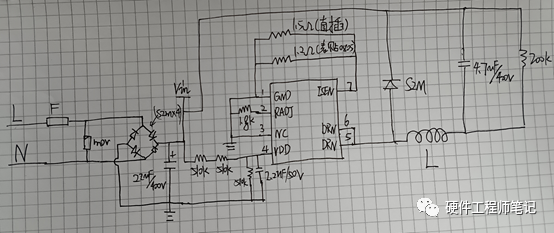

图9 LED灯的实际电路图（电感没有条件测量出感值）

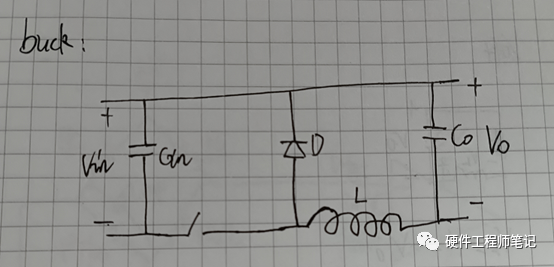

图10 从图9电路图中可以简单画出它的拓扑（buck）

最后，简单看下图9的原理图。交流220VAC输入后，经过整流桥后变为直流电压。这样就可以直接输入到后级非隔离电路了。引脚4 VDD上串联了两个很大的510K电阻，因为VDD额定最大值为20V，所以串联两个大电阻可以起到分压作用。这里最令人奇怪的是这个buck拓扑的供电是反过来的，我实际算了下，利用伏秒积平衡，可以算得它的输入输出电压关系跟常见的buck一摸一样，即Vo/Vi=D。这也很正常，因为输入输出电压是一起反的。取样电阻应该是串联在了Vin-和开关管前端，见图10。

很好奇，这种家用LED是否需要过一些EMC测试呢？

一般家用设备的EMC标准会更严格的，至少EMI要满足classB更严格的限值要求，因为附近10m会有通信设备如手机、广播等，不能够干扰到他们。从实物板上可以看到，这个电源电路的布局显然没有按照数据手册推荐的去做，比如热回路面积很大：Cin电容没有靠近芯片等。动点Vsw面积比较大。AC电源输入只有一个大的储能电容，不知道传导测试能否通过。
