pcb电路板接地怎么接
0 2022-08-02

  接地怎么接

  单点和多点接地方式

  ①单点接地:所有的地线接到地线平面的同一点,分为串联单点接地和并联单点接地。

  ②多点接地:所有电路的地线就近接地,地线很短适合高频接地。

  ③混合接地:将单点接地和多点接地混合使用。

  pcb电路板接地怎么接

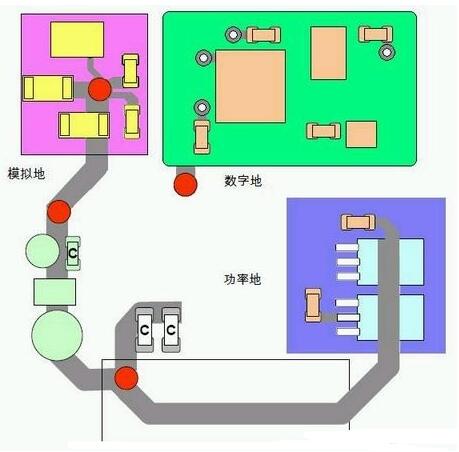

  在低频率、小功率和相同之间,单点接地是最为适宜的,通常应用于之中;这里一般采用星型方式进行连接降低了可能存在的串联阻抗的影响,如图8.1右半部分所示。高频率的就需要并联接地了,在这里一般通过地孔的方式可较为简单的处理,如图的左半部分所示;一般所有的模块都会综合使用两种接地方式,采用混合接地的方式完成电路地线与地平面的连接。

  混合接地方式

  如果不选择使用整个平面的作为公共的地线,比如模块本身有两个地线的时候,就需要进行对地平面进行分割,这往往与电源平面有相互作用。注意以下的几点原则:

  (1)将各个平面对齐处理,避免无关的电源平面和地平面之间的重叠,否则将导致所有的地平面分割失效,彼此之间产生干扰;

  (2)在高频的情况下,层间通过电路板寄生会产生;

  (3)在地平面之间(如数字地平面和模拟地平面)的信号线使用地桥进行连接,并且通过就近的通孔配置最近的返回路径。

  (4)避免在隔离的地平面附近走线等高频走线,引起不必要的辐射。

  (5)信号线与其回路构成的环面积尽可能小,也被称为环路最小规则;环面积越小,对外的辐射越少,接收外界的干扰也越小。在地平面分割和信号走线时,要考虑到地平面与重要信号走线的分布,防止由于地平面开槽等带来的问题。
