orcad软件中,按页面的方式有规律的对器件位号进行编排?
elecfans 2022-11-22

第一步,选中整个原理图的根目录,然后执行菜单Tools-Annota,如图3-56所示,进行原理图选项的编辑;

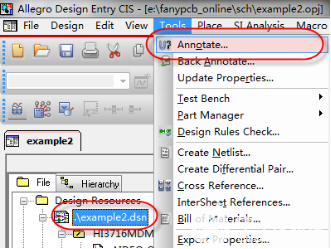

图3-56  原理图进行编译示意图

第二步,然后对器件的位号进行复位的操作。在弹出的原理图编译界面中,如图3-57所示,在Acon选项中,现将原理图本身已经存在的位号全部复位,点击Reset Part References to “?”,则全部的位号则变成的问号,可参照图3-57所示。

图3-57  原理图编位号复位设置示意图

第三步,把所有的位号进行复位以后,我们需要对器件位号进行重新编排。勾选原理图编译界面的上方的选项Refdes control required,然后在右侧弹出的界面中对位号按页面进行位号大小的输入,如图3-58所示,如第一页的设置101开始,199结束,第二页的设置201开始,299结束,依次类推;

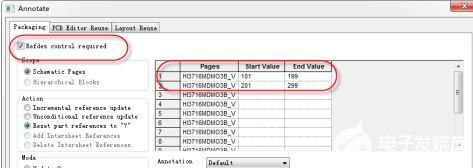

图3-58  原理图位号按照页面排序设置示意图

第四步,执行上述操作以后,点击下方的确定按钮,弹出的界面中选择确定,如图3-59所示,这样原理图所有页面就按刚才的页面编号进行编号了,如图3-60所示,这样后期原理图加器件或者是修改位号,都非常的方便管理。

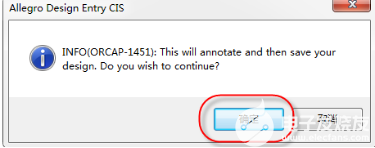

图3-59  Annotate操作示意图

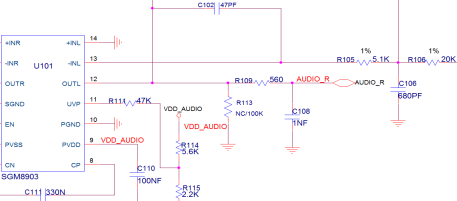

图3-60  位号按页面排列示意图
