对于很多的电子行业从业者或者是在校电子类专业的大学生，那一定有听过鼎鼎大名的Altium Designer软件了，这个软件可以说是五脏俱全，涵盖了电子行业从业者大部分的设计内容。

所以了解这个软件的使用就显得尤为重要了，所以新开一个坑，就是关于Altium Designer的使用教学与技巧分享了，会一直更新，码住收藏。

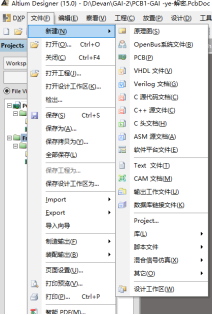

一个完整的Altium Desinger项目一般会包含3个文件，分别是工程文件，原理图文件和PCB文件，在使用中依次点击“文件”“新建”即可。

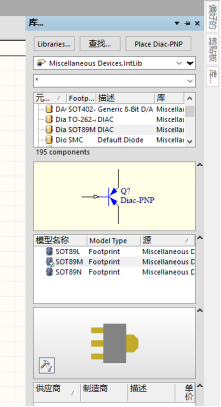

创建完成之后就可以开始元器件的添加了，点击右边的库，会自动弹出库文件目录，选择需要的元件进行拖动即可。

这些都是软件自带的一些库，后期会分享个人单独库的创建。

随便拖几个元件，比如下图所示，就算是一个不成形的原理图了，当然，实际中肯定是要合理进行设置的。

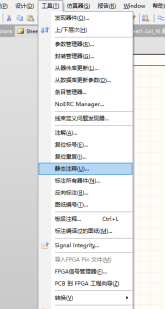

当有多个元器件被选择后，如果需要快速给元器件进行标号，则可以利用工具中的静态注释进行设置，效果是自动进行元器件的编号。

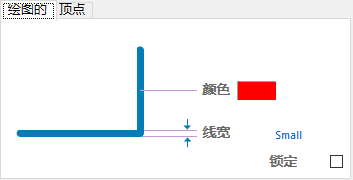

在原理图的布线中，双击走线，可以改变走线的颜色，从而区分不同的信号，电源等等。

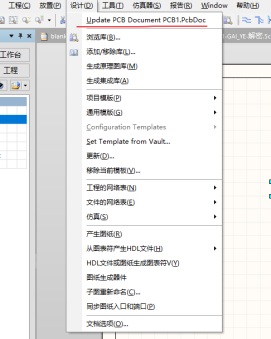

然后一起来看下PCB的设计，在设计完原理图之后，其实可以直接使用“设计”中的Update PCB Document进行PCB的元件导入。

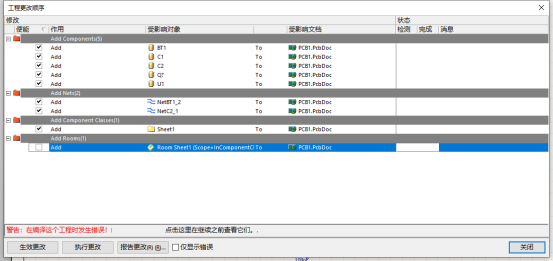

导入时，有很多地方是默认勾选的，其中一个需要进行取消，就是Room Sheet。

导入之后的效果就是所有的元器件都会堆叠到右下角，这个右下角。

然后移动右下角的元件就可以完成元器件的布局。

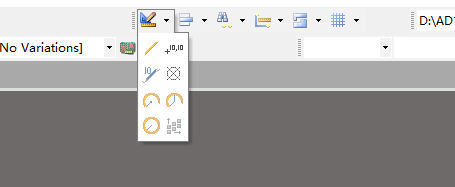

不过按照产品硬件开发的正常流程，是需要先设置形状大小的，而这部分在Keep-out Layer层中进行，选择图形工具进行绘制。

绘制完成之后，拖动线段可以改变图形的形状。

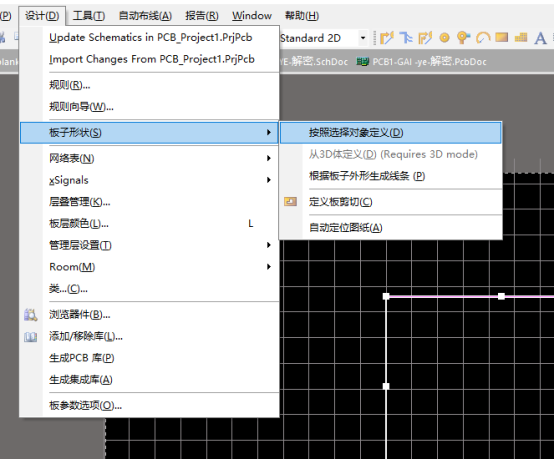

然后全选设计好的形状，依次点击设计，板子形状，按照选择对象定义，就可以把PCB图纸变成所设计的形状的样子。

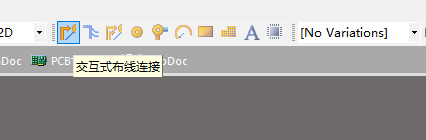

然后就可以开始进行PCB的设计了，选择交互式布线连接，可以进行相应的走线。

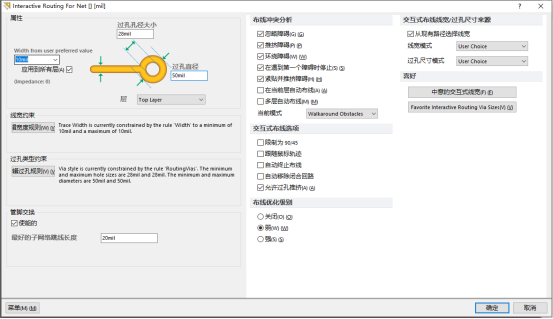

在走线时点击Tab键，可以更改线宽，以及过孔的大小与直径。

对于一些IC的小引脚，需要将线宽更改为合适的数值。

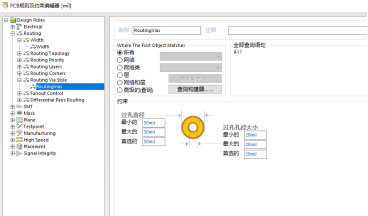

当需要进行一些高级操作时比如过孔分层走线时，可以使用数字2进行过孔的设置，对于过孔尺寸的规则，可以在“规则”中进行相应的设置。

在按完2放置完过孔后，按L键就可以跳转到底层进行走线。
