有许多不同类型的电阻器可供选择。为了识别或计算电阻器的电阻值，有一个标记系统很重要。电阻器颜色代码是表示电阻值和容差的一种方法。

电阻器颜色代码用于指示电阻值。颜色编码寄存器的标准在国际标准IEC 60062中定义。本标准描述了轴向引线电阻的颜色编码和SMD电阻的数字编码。

有几个波段可以指定电阻值。它们甚至规定了公差、可靠性和故障率。波段数从三个到六个不等。在 3 个波段代码的情况下，前两个表示电阻值，第三个波段充当乘数。

三段电阻器颜色代码

三波段颜色代码很少使用。

左起第一个波段表示阻力的第一个有效数字。

第二个波段表示第二个有效数字。

第三个波段表示乘数。

三环电阻的容差一般为20%。

对应于三个频段电阻器的颜色代码表如下所示。

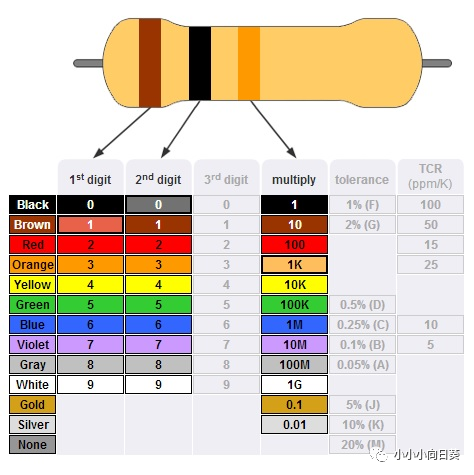

例如，如果电阻器上的颜色从左起依次为黄色、紫色和红色，则电阻可以计算为

47× 102± 20 %。这是 4.7 KΩ±20%。

这意味着电阻值在3760Ω至5640Ω范围内。

四段电阻器颜色代码

四环颜色代码是电阻器中最常见的表示形式。

左起前两个波段用于表示电阻的第一和第二位有效数字。

第三个波段用于表示乘数。

第四个波段用于表示公差。

第三波段和第四波段之间存在显着差距。这种差距有助于解决阅读方向。四个频段电阻器的颜色代码表如下所示。

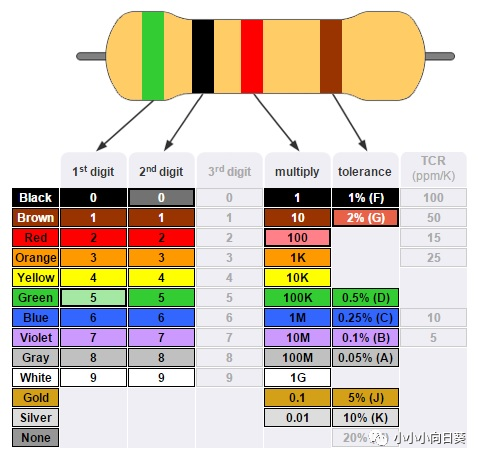

例如，如果四波段电阻器上的颜色依次为绿色、黑色、红色和黄色，则电阻值计算为 50 * 104± 2 % = 500KΩ± 2%。

五段电阻器颜色代码

高精度电阻器有一个额外的频带，用于指示电阻的第三个有效值。其余波段表示与四个波段颜色代码相同的内容。

前三个波段用于指示电阻的前三个有效值。

第四和第五波段分别用于表示乘数和容差。

当第四个波段为黄金或白银时，有一个例外。在这种情况下，前两个波段表示电阻的两个有效数字。

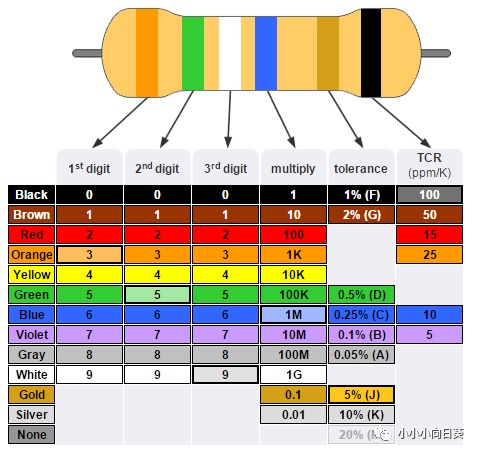

第三波段用于表示乘数，第四波段用于容差，第五波段用于表示以ppm/K为单位的温度系数。五个频段电阻器的颜色代码表如下所示。

例如，如果五段电阻器上的颜色依次为红色、蓝色、黑色、橙色和灰色，则电阻值计算为 260×103±0.05 = 260 KΩ ± 0.05%。

六段电阻器颜色代码

对于高精度电阻器，有一个额外的带子来指示温度系数。

其余频段与五个频段电阻相同。

用于第六波段的最常见颜色是黑色，代表100ppm / K。

这表明对于 10 的变化⁰C在温度下，电阻值可以有0.1%的变化。

通常，第六波段表示温度系数。但在某些情况下，它可能代表可靠性和故障率。

六环电阻器的颜色代码表如下所示

例如，如果六波段电阻器上的颜色依次为橙色、绿色、白色、蓝色、金色和黑色，则电阻计算为 359 ×106± 5% 100 ppm/K = 359MΩ±5% 100 ppm/K。

电阻器的容差字母编码

公差的字母代码如下所示

B = 0.1%

C = 0.25 %

D = 0.5 %

F = 1 %

G = 2 %

J = 5 %

K = 10 %

M = 20 %

K 和 M 不应与千克和兆欧姆混淆。

贴片电阻器代码

有三种类型的编码系统用于标记SMD电阻器。他们是

三位编码

四位数编码

E96 编码

三位数代码

在三位编码中，前两个数字表示电阻的有效值，第三个数字表示乘数，如 10（如果数字为 1）、100（如果数字为 2）或 1000（如果数字为 3，依此类推）。

一个三位编码的SMD电阻如下所示

三位代码的一些示例是

450 = 45 * 100 = 45 Ω

221 = 22 * 101 = 220 Ω

105 = 10 * 105 = 1 MΩ

如果电阻小于10Ω，则使用字母R表示小数点的位置。例如

3R3 = 3.3Ω

47R = 47 Ω

四位数代码

对于更精确的电阻器，其上标有四位数代码。计算类似于三位代码。前三个数字表示电阻的显著值，第四个数字表示乘数。

一个四位编码的 SMD 电阻如下所示

该系统下的一些例子是

4700 = 470 * 100 = 470 Ω

1001 = 100 * 101 = 1 KΩ

7992 = 799 * 102 = 79.9 KΩ

对于小于100 Ω的电阻，R用于指示小数点的位置。

例如

15R0 = 15.0 Ω

E系列

电子工业协会（EIA）规定了电阻器的标准首选值系统，并命名为E系列。IEC 60063 是一项国际标准，定义了电阻器（以及电容器、电感器和齐纳二极管）的首选数字系列。编码基于公差值，可用的不同 E 系列是

E3 50% 容差

E6 20% 容差

E12 10% 容差

E24 5% 容差

E48 2% 容差

E96 1% 容差

E192 0.5、0.25、0.1% 和更高的公差

E3编码不再使用，E6编码很少使用。

E96 编码系统用于容差为 1% 的高精度电阻器。

EIA E96标记系统中有一个单独的编码系统。该系统使用三个数字进行标记。前两个是数字，表示电阻值的三个有效数字。第三个数字是用于表示乘数的字母。

SMD 电阻器上的 EIA E96 标记是

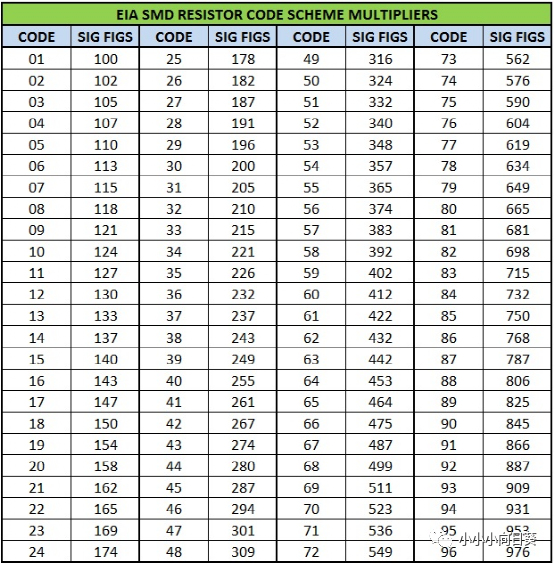

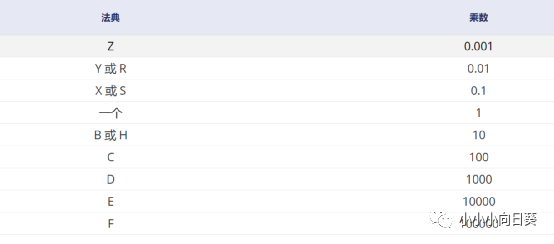

乘数的EIA 96代码方案如下所示

EIA 96 电阻显著值代码方案如下所示

EIA 96编码系统的一些例子是

92Z = 887 × 0.001 = 0.887 Ω

38C = 243 × 100 = 24.3 KΩ

颜色编码表

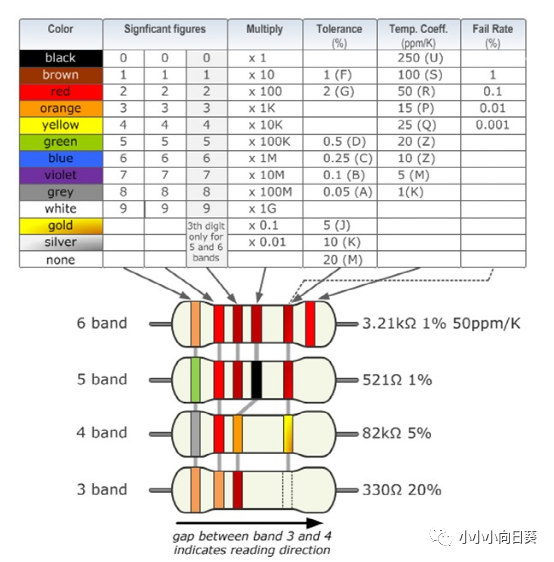

完整的颜色编码表如下所示
