在数字实现过程中,如果把DFT 合到综合这一步,那只有综合跟布局布线是优化过程,其他步骤都是『验证』过程。所以只有综合跟布局布线会做逻辑更改,不论是综合还是布局布线都可以细分成多个步骤,在每一个细分步骤中都有逻辑的增减,对于每一步加入的cell 都会有对应的命名规则,这些命名规则对于PPA debug 很有用,可以根据这些命名规则得知相应的cell 是在哪一步加入的,依图索骥就可以到对应的步骤里去看,是否可以通过调整变量设置来约束工具行为以得到想要的结果。

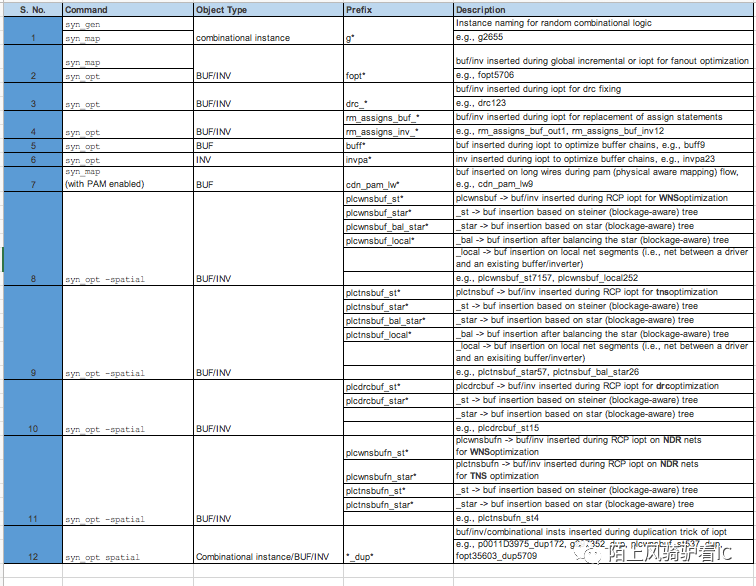

对于Genus 而言 ,命名规则为,可从文末参考文献中可找到 support.cadence.com 上对应的文章。

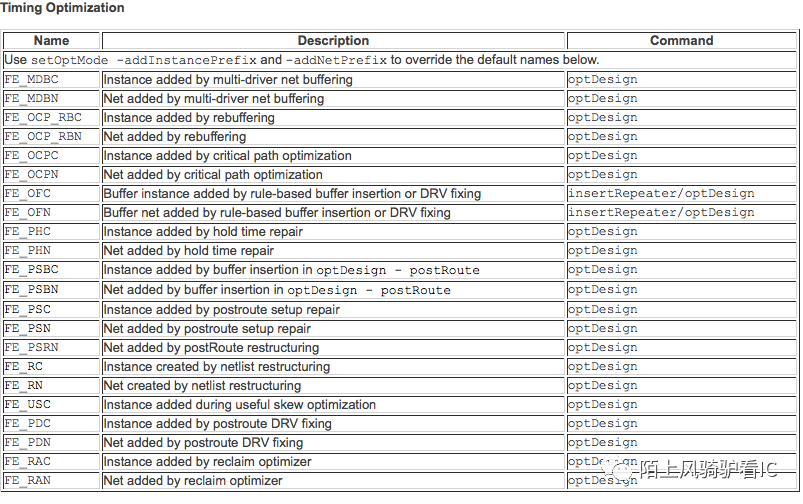

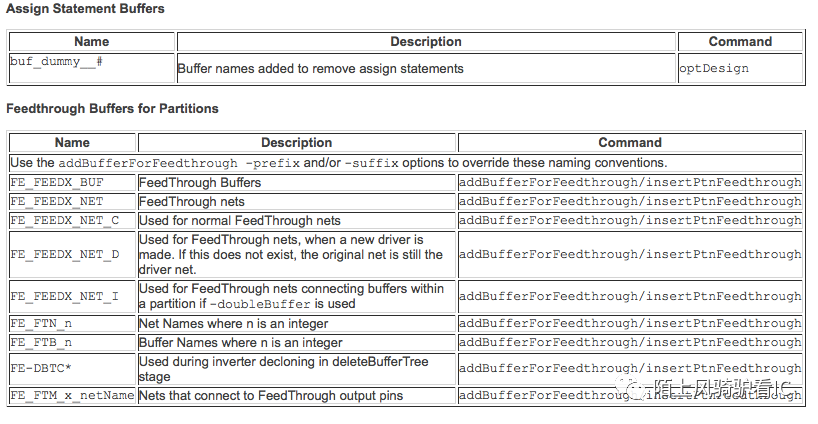

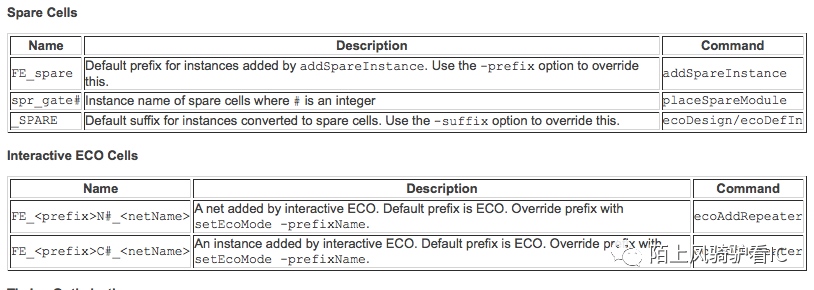

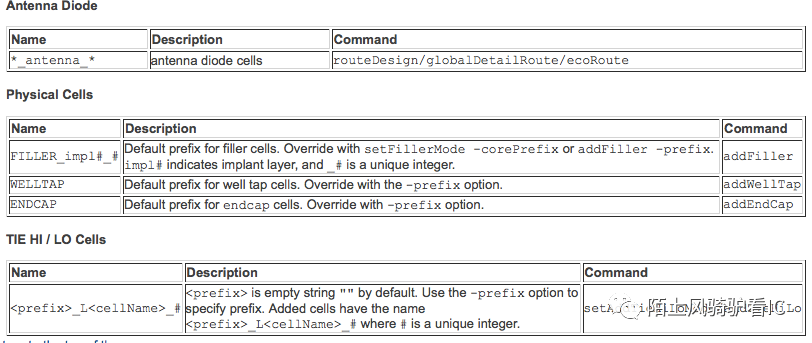

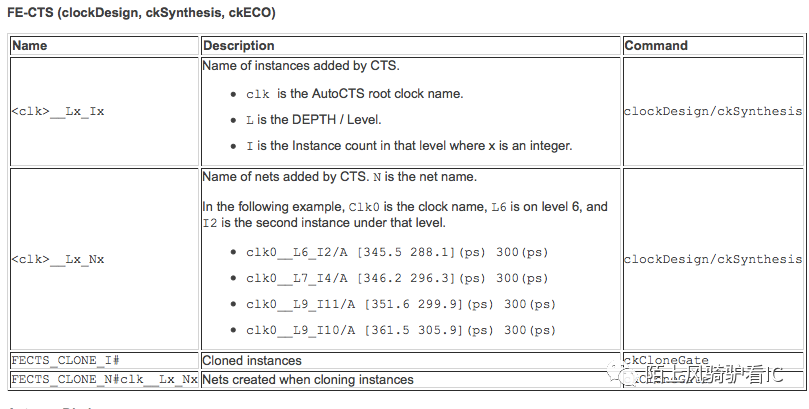

对于Innovus 而言 ,命名规则为,可从文末参考文献中可找到 support.cadence.com 上对应的文章。
驴说IC 参考文献: https://support.cadence.com/apex/ArticleAttachmentPortal?id=a1Od0000000uuNrEAI&pageName=ArticleContent
https://support.cadence.com/apex/ArticleAttachmentPortal?id=a1Od0000000tWuvEAE&pageName=ArticleContent
对于Genus 而言 ,命名规则为,可从文末参考文献中可找到 support.cadence.com 上对应的文章。
对于Innovus 而言 ,命名规则为,可从文末参考文献中可找到 support.cadence.com 上对应的文章。
驴说IC 参考文献: https://support.cadence.com/apex/ArticleAttachmentPortal?id=a1Od0000000uuNrEAI&pageName=ArticleContent
https://support.cadence.com/apex/ArticleAttachmentPortal?id=a1Od0000000tWuvEAE&pageName=ArticleContent
