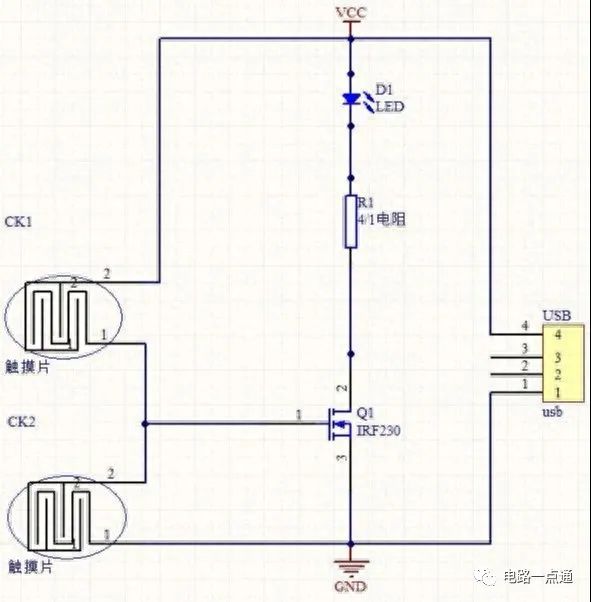

自制一个简易的MOS检测电路很多小伙伴都说MOS不好检测。下面我带大家来做一个简单的MOS检测电路。使用的材料很简单。一个管脚插座。一个100欧电阻。一个USB输入插头。一块敷铜板。原理图电路如图所示:
MOS检测电路原理图
本电路由USB口直接供电。电路设置了两个触摸片,用于检测MOS管的好坏。将两个触摸片的一端并联。与MOS管栅极连接。两个触片的另外一端分别接在电源正极和电源负极。当手指触控CK1时,由人体的手指作为导体使MOS管的栅极电位升高,此时MOS管导通,LED发光。当手指触摸CK2时,CK2的两组电极通过手指使栅极电位下降。此时MOS管,截止LED熄灭。

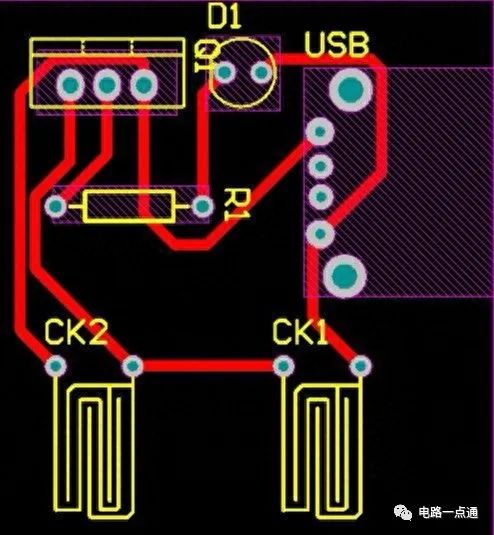

下图为绘制的PCB板极PCB板导出的3d图:
单层PCB板

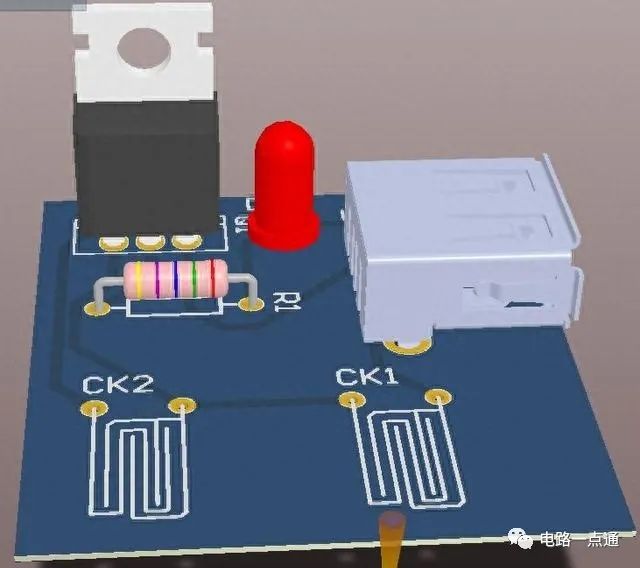

PCB导出的3d效果图。
