1、多灯同时闪烁电路

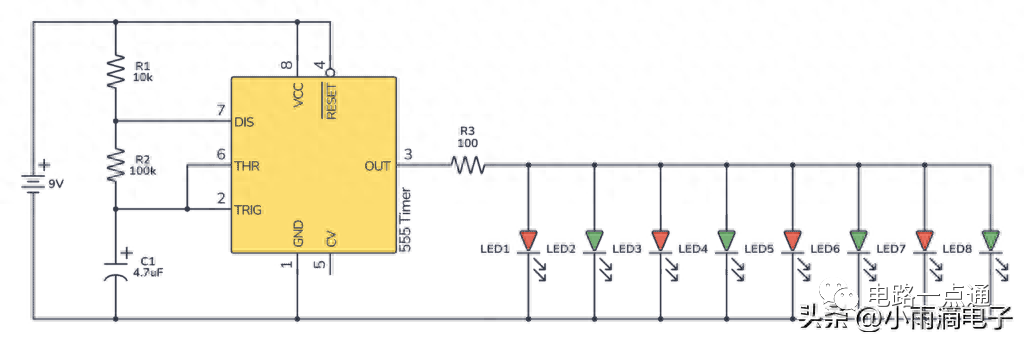

电路原理图

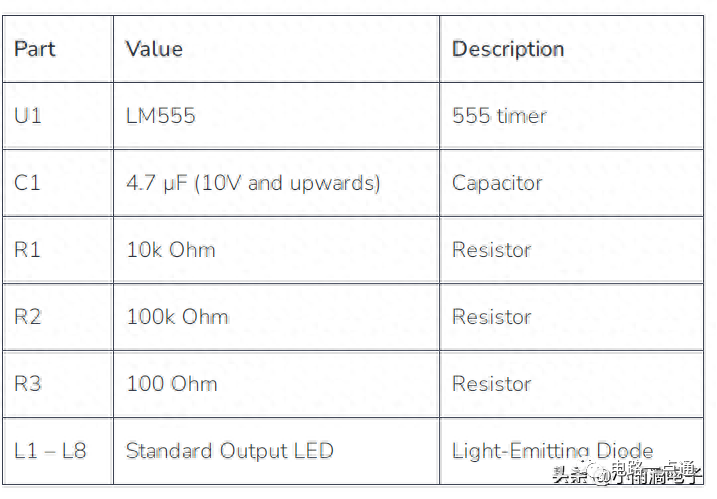

需要组件
闪烁速度应该每秒约得到1.5次闪烁考虑下LED亮度对于标准输出LED来说，通常10-15毫安（mA）的电流是一个不错的电流量。在这个电路中，您有八个这样的LED并联。这意味着总共需要80-120毫安的电流来点亮这八个LED。这也意味着您希望这么多电流通过电阻。通过电阻的电流将是分配给LED的电流量。使用的LED的正向电压约为2伏特（V），因此，100欧姆的电阻是一个很好的匹配如果考虑添加更多LED，要记住555定时器只支持大约200毫安的电流2、用555芯片，和4017芯片流水灯灯带

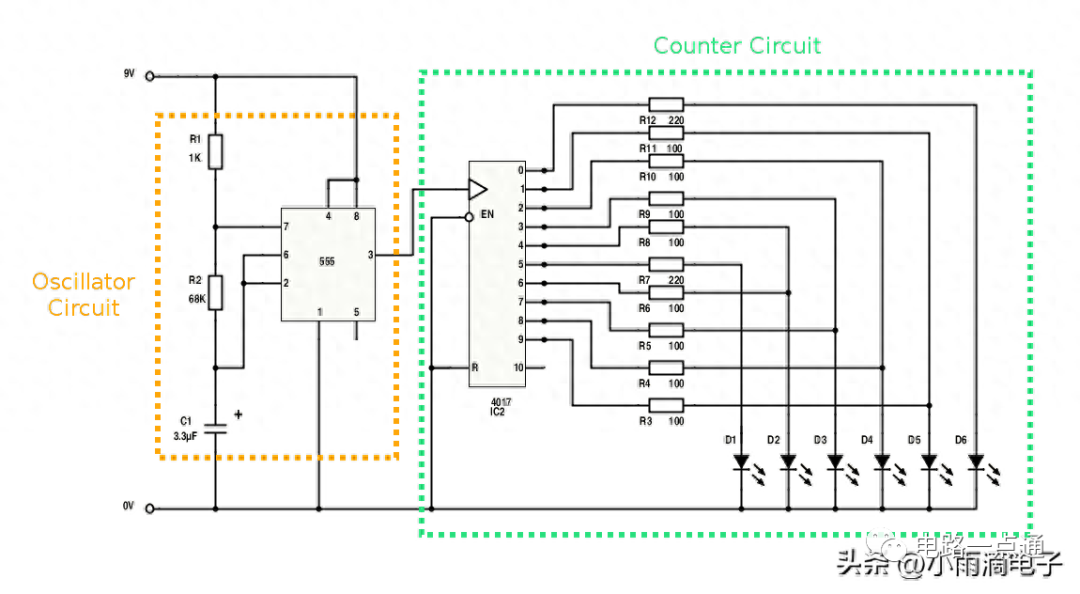

电路原理图
需要组件
原理说明计数器是使用4017十进制计数器芯片构建的。计数器根据计数序列的位置将其10个输出之一设为高电平。所以如果它处于0位置，输出0将是高电平。如果它处于5位置，输出5将是高电平。如果我们将LED连接到输出上，LED将亮起。总共有6个LED，但有10个计数器输出。两侧的每个LED都连接到输出0和输出9。其余的输出每个都连接到两个LED。这样就形成了一个看起来像来回移动的灯光效果。计数器从0开始，每当它接收到计数输入上的脉冲时就会递增。振荡器是基于555定时器芯片构建的。这部分是用来生成计数器输入脉冲的。振荡器的速度（即每秒多少脉冲）决定了灯光来回移动的速度。电阻R1、R2和电容C1设置了振荡器的频率。
