拆解自动空气清新机
0 2023-12-01

当今市场上有许多自动空气清新剂喷雾机,其电路设计从简单到复杂。我最近从附近的卖家那里以便宜的价格买到了一台 Godrej Aer Matic 空气清新剂,我觉得有必要把它拆开看看它的运作原理!

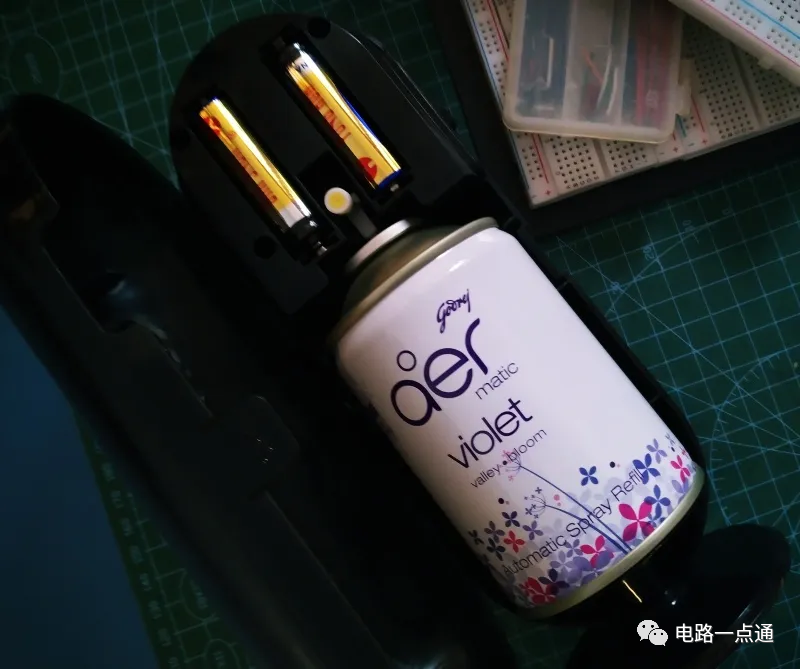

该塑料装置大约一英尺高,可以放置在任何平坦的表面上,也可以挂在墙上的钉子上。设置非常简单 - 侧面有一个闩锁,您可以打开它来放置笔芯和设备运行所需的两节 1.5V AA 电池。

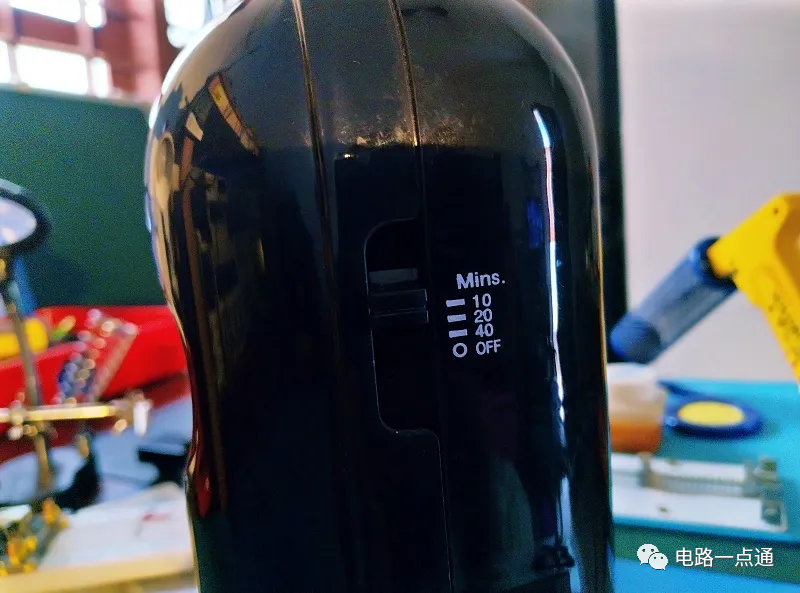

右侧是一个滑动开关,可以设置喷香的时间间隔(10、20或40分钟)。有一个绿色 LED(在滑动开关下方可见)作为心率指示器,通常每 5 秒闪烁一次。

好吧,让我们开始拆解吧……

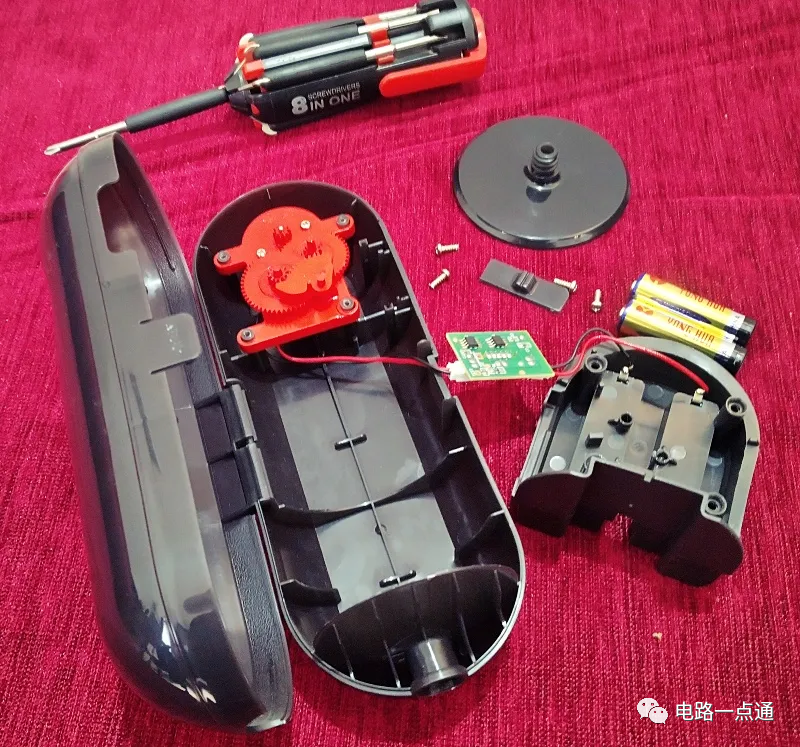

这是取出电池仓(用五个螺丝固定在一起)后的内部样子。补充罐也已被拆除,以便于检修内部结构。

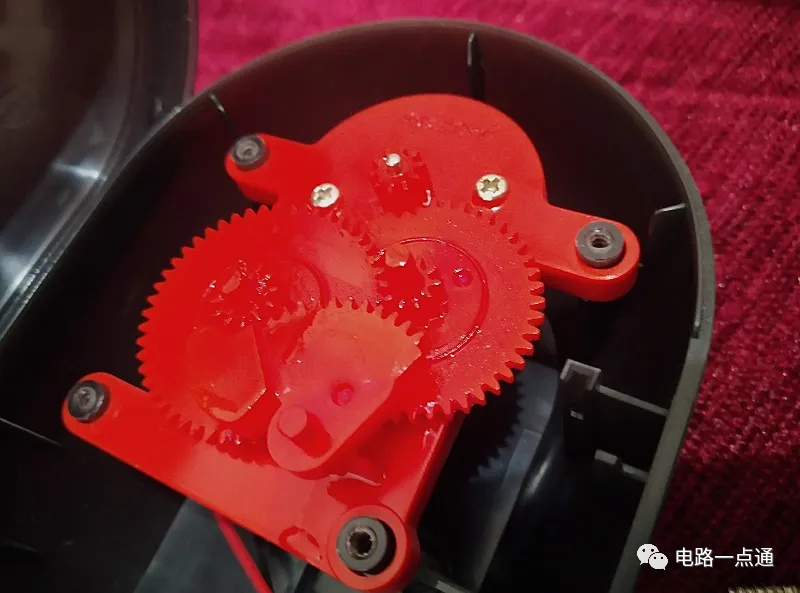

机械部分由润滑塑料齿轮系和小型直流电机组成,该电机在给定时间内正向和反向运行,让齿轮系拉下补充罐的喷嘴。非常便宜又优雅!

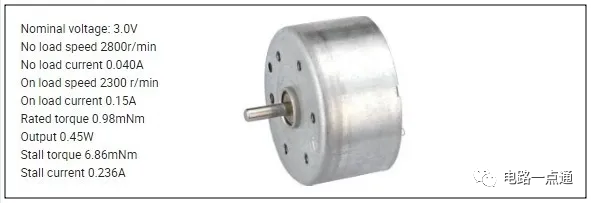

仔细检查电机后发现,它是一款“香水和皂液器电机”(RF-500TB-18280),具有以下主要规格:

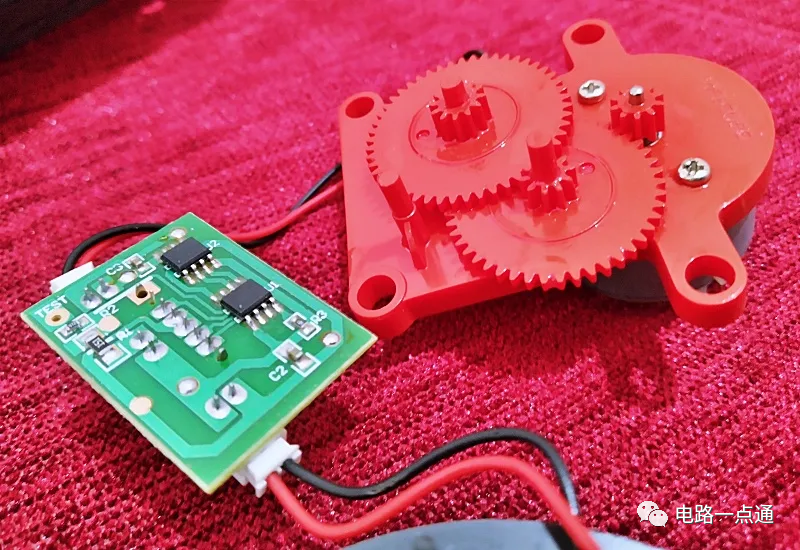

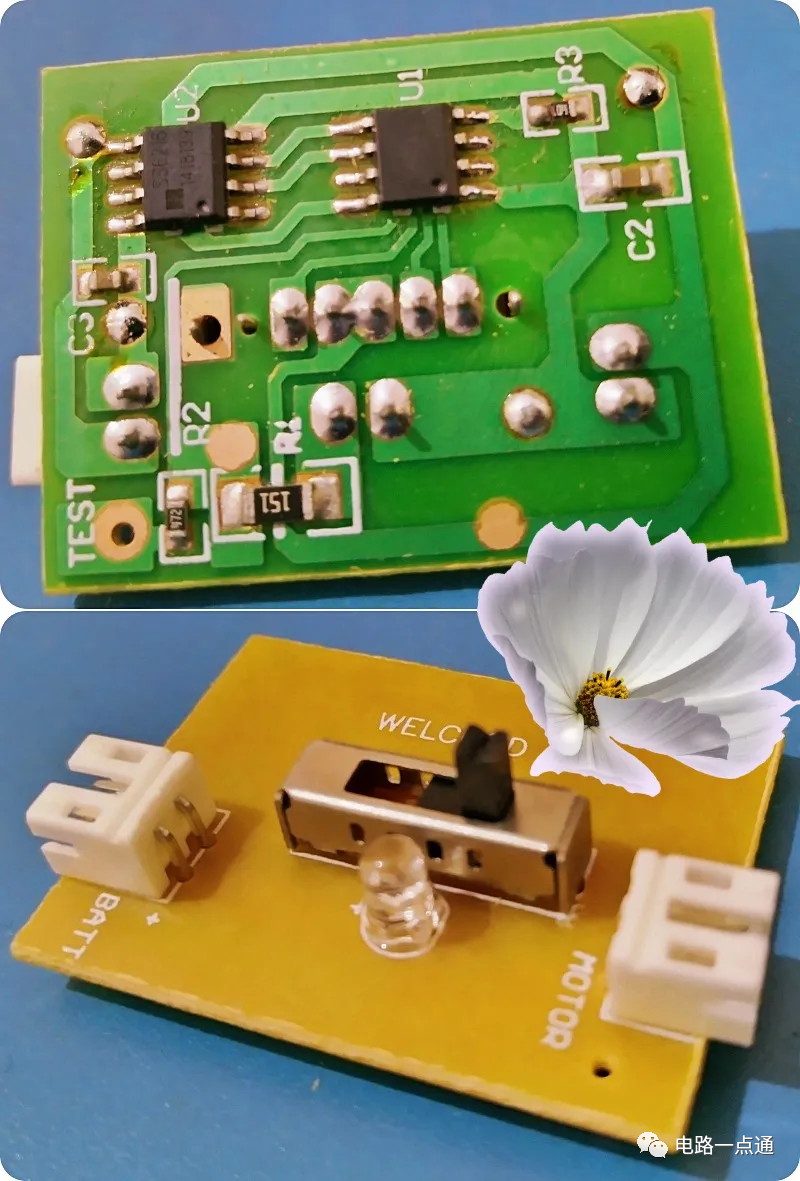

微型 PCB(控制板)最引起我的好奇心,因为它是一块单面板,带有两个 8 引脚芯片和一些其他分立元件。

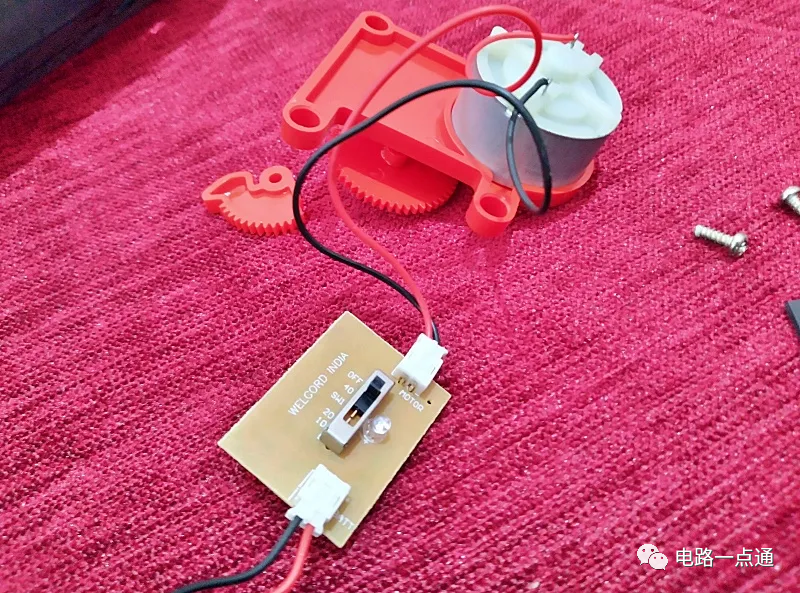

现在看看它的另一面,上面有 4 路滑动开关、2 针连接器和 3 毫米水般透明的绿色 LED。

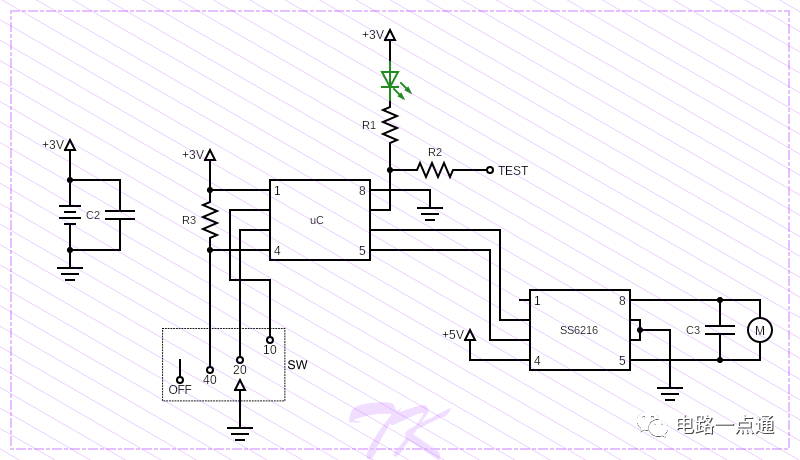

我搜索了该设备的原理图,但除了 YouTube 上的一些可笑的评论之外什么也没找到。最后,我自己弄清楚了,这是(不保证准确性):

与中国电子产品中的惯例一样,核心芯片是匿名 OTP 微控制器。下一个芯片幸运地标记为SS6216。它是一个单通道双向直流电机驱动器这使得系统变得如此简单!

Godrej Aer Matic 自动空气清新器看起来与豪华型号 Godrej Aer Smart Matic 几乎相同(尚未购买)。它们的与众不同之处在于后者提供的智能功能。智能版本的设计和功能与标准版本几乎相同,但您可以通过智能手机通过应用程序控制它)。

就是这样!自动空气清新器采用廉价的微控制器来完成工作。

一个明显的缺点是,该设备可以对空气清新剂喷洒的频率进行一些控制,但这仅限于 10、20 和 40 分钟的间隔(即使周围没有人喜欢它)。我不知道为什么会有这些间隔,但我确信这是出于某种目的。如果我们能够对这个想法进行逆向工程,使喷雾之间的间隔稍长一些,那就太好了。添加基于传感器的触发器(感应和喷射)是另一个需要考虑的模式。但不幸的是,其中没有太多东西可以给崭露头角的工程师提供一些可以破解或挽救的东西!

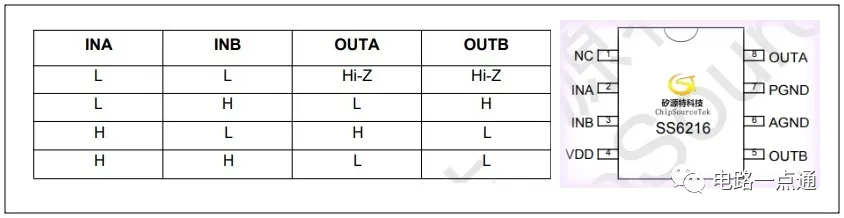

还有其他方法可以破解吗?如果您愿意牺牲美观性,请考虑添加外部 IoT 微控制器板(例如 ESP32 开发板)来控制电机。下面是SS6216芯片的逻辑真值表,供您快速参考(也可参考datasheet中建议的输入方法)。如果是这样,应移除现有的微控制器,但应注意保持电机驱动芯片完好无损。

最后,我在这里只付出了一点努力,我知道对我来说疯狂的事情对其他人来说可能并不疯狂。保持你的思维创造性,因为学习的可能性是无穷无尽的。希望你玩得开心!
