电子产品中常见的驱动电路解析与应用：关键单元电路原理与设计要点
电路一点通
185浏览
0评论
0点赞
2023-12-04

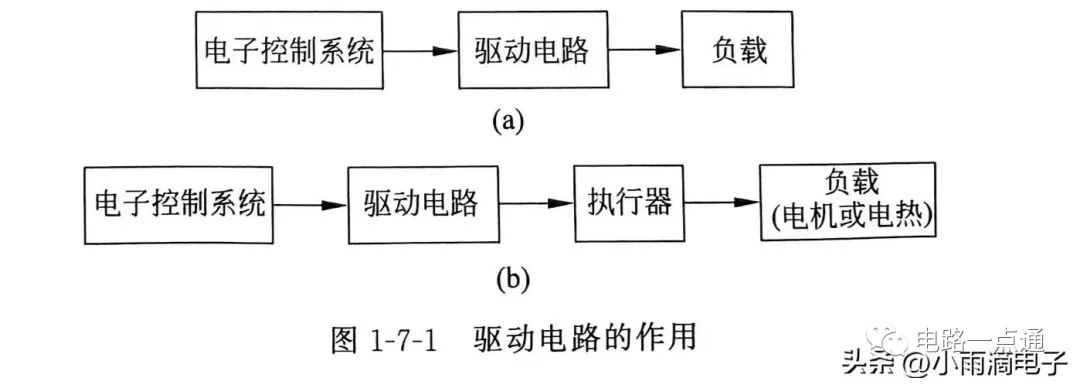

在电子系统运行的信号中大多都比较微弱,一个小小的直流电平信号,需要在控制电路和负载之间搭建一个能够让负载按着控制信号的意图开展工作的一种电路,这种电路通常被称为驱动电路,驱动电路也可以理解为能对小信号做出响应的大功率输出电路。而在有些情况下驱动电路还要借助执行器如继电器来完成对电机或电热类负载的控制。

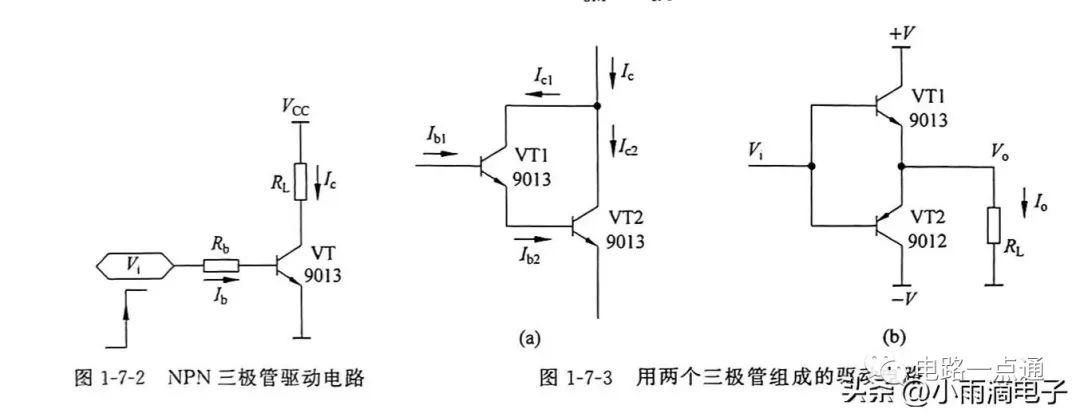

驱动电路可按所使用器件和电路结构的不同有多种形态。按所使用的器件来分,有三极管、达林顿管、场效应管等;@电路一点通

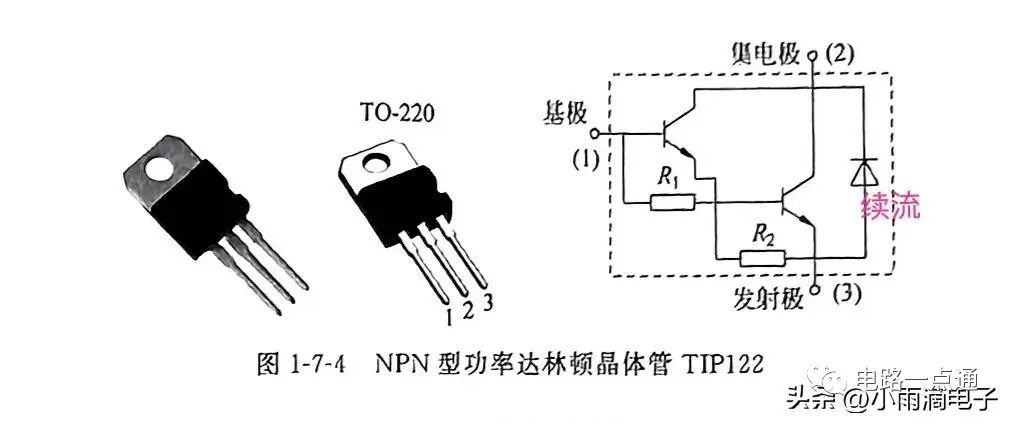

驱动电流比三极管更大

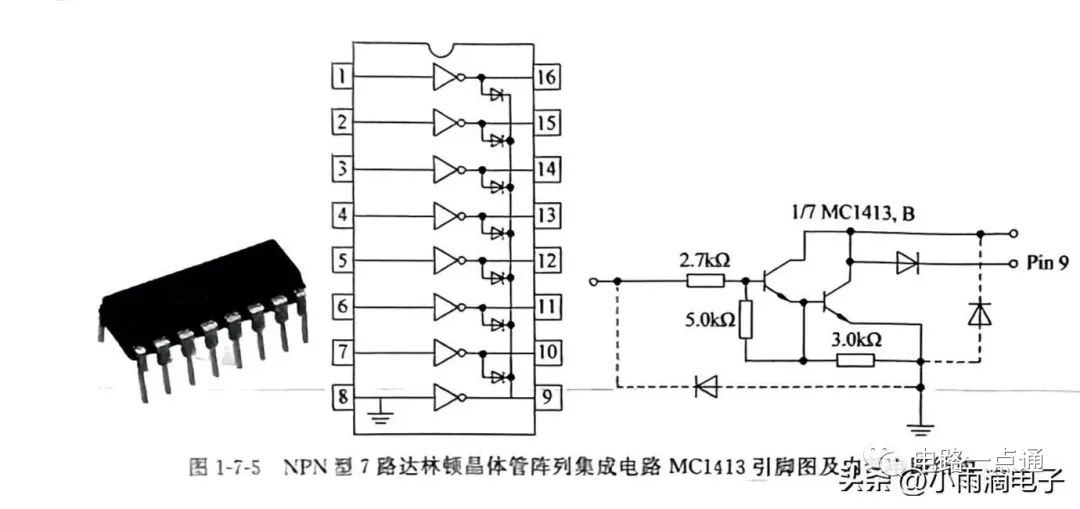

节省空间，多个达林顿管

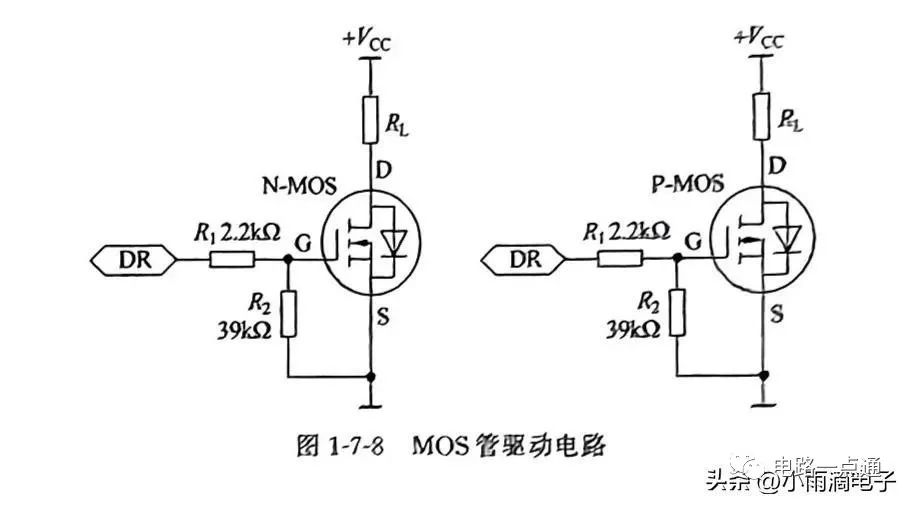

使用mos,可以减少能源损耗

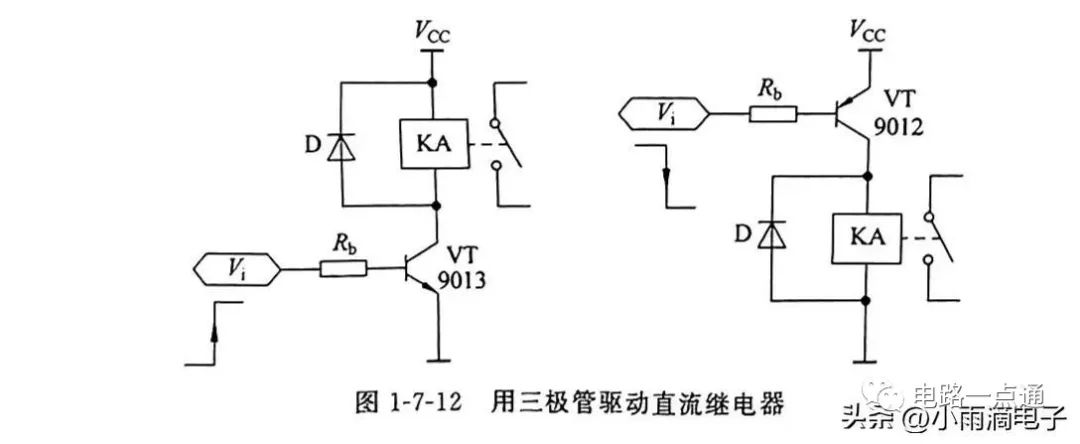

驱动直流继电器(电磁线圈)

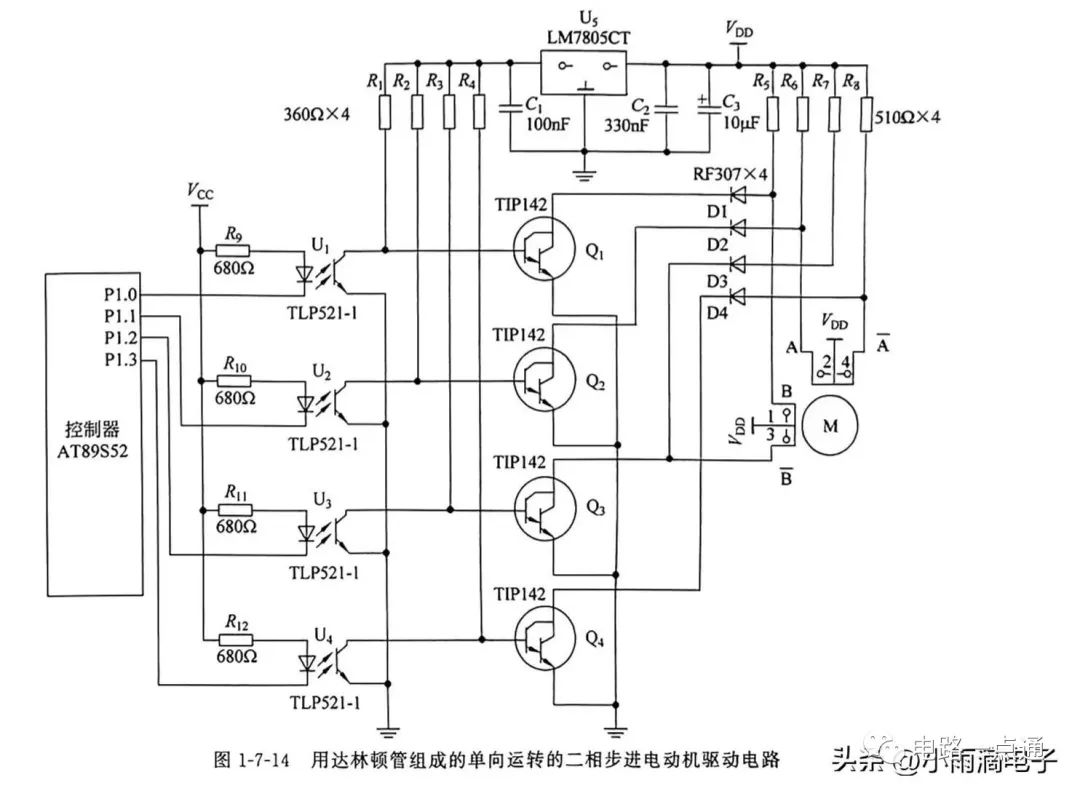

步进电机驱动
Ledq灯驱动
LED 光源的发光强度由流过的电流大小决定。电流过大会引起 LED 光衰减,电流过小会影响 LED 的发光强度。因此,LED 的驱动需要提供恒流电源,以保证 LED 使用的安全性,同时达到理想的发光强度。
