电路板蛇形走线的作用与优势:探究蛇形走线设计在PCB布局中的应用
0 2023-12-06

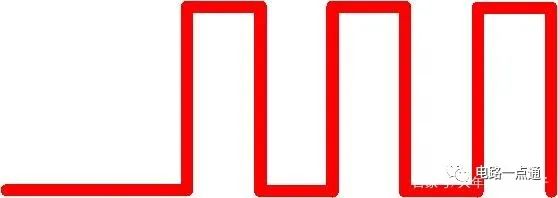

蛇形走线是一种类似于蛇的形状的特殊线路,是电路板布线当中比较特殊的一种线,在电路板当中不仅可以代替保险丝、充当板载天线,同时还能起到抗干扰、延迟等作用。

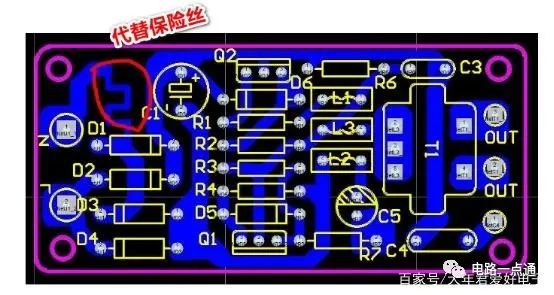

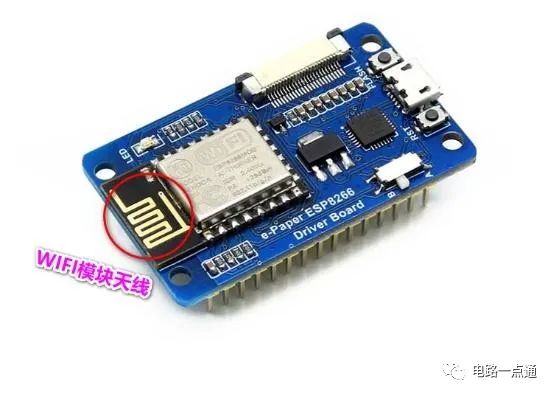

1、代替保险丝为了控制成本可以采用蛇形走线铜箔来代替保险丝,这样也能起到过载保护作用,一般用这种蛇形走线时候长度不是很长而且也比较窄,它利用的是铜箔的载流量大小加上铜箔弯曲程度来限制最大限流的大小,一般的,如果PCB的铜箔厚度为35um,线宽为1mm时,每毫米宽的铜箔可以流过1A的电流,实际要根据具体需要的电路以及PCB铜箔载流量大小来设置。采用这种来代替保险丝虽然成本可以得到控制,但是电路的可靠性有时候也是一个问题,特别是在维修时候,一旦铜箔开路整个PCB板将会报废。2、板载天线很多WIFI模块天线、蓝牙模块天线等采用蛇形走线的板载天线,这种天线直接与电路板成形,注意设计天线时候最好在PCB某一角落,留有足够的空白区域而且产品周围不能有金属等对天线有影响的物体完全覆盖,要不然会导致信号的减弱。由于这种天线一体成形,因此成本较为便宜。3、提高抗干扰等在一些高速信号电路当中,例如USB、音频视频信号等采用蛇形走线可以充当滤波电感以及起到阻抗匹配作用,减小信号延迟、保证信号完整性以及提高信号质量等。
