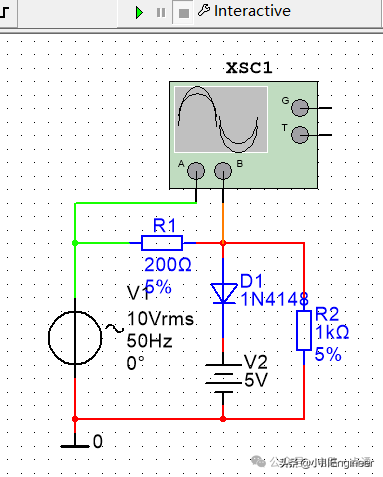

单向限幅电路

仿真前

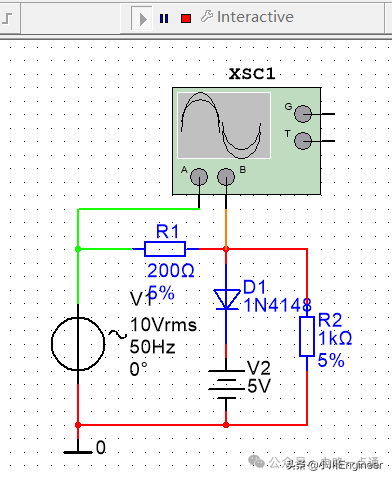

仿真中

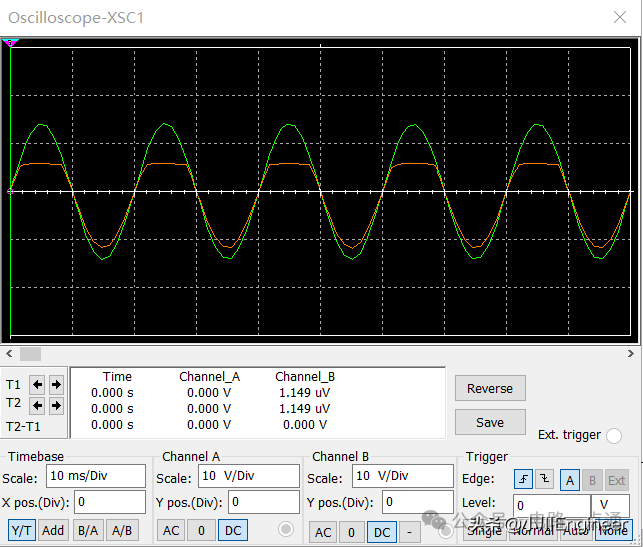

示波器波形

双击示波器图标，X轴扫描保留为10mS/Div，A、B通道Y轴的幅度，皆为10V/Div。打开电源开关，即可在示波器面板上看到输入的正弦交流电波形和上部单向限幅电压的波形。

双向限幅电路

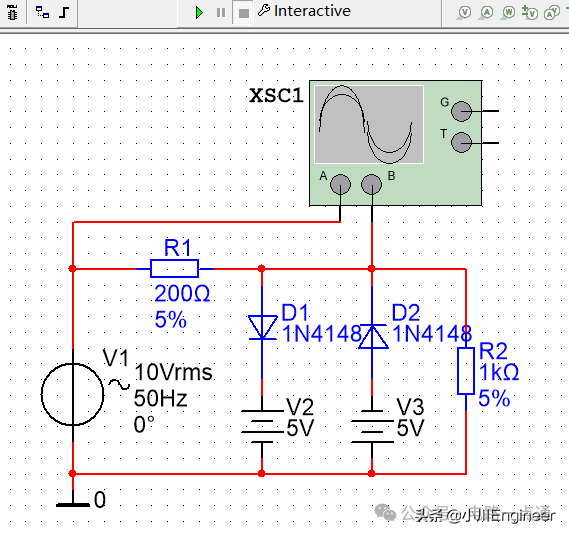

仿真前

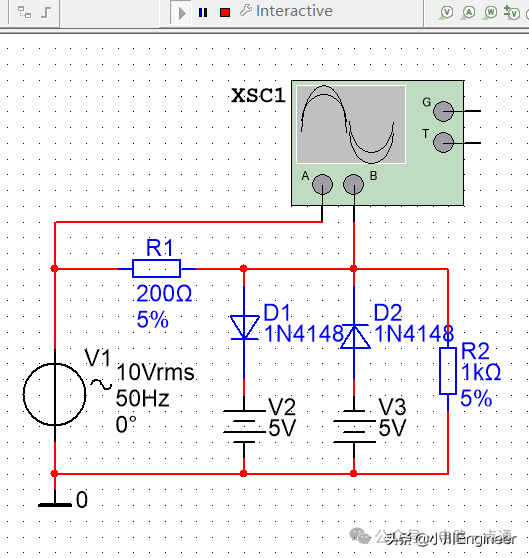

仿真中

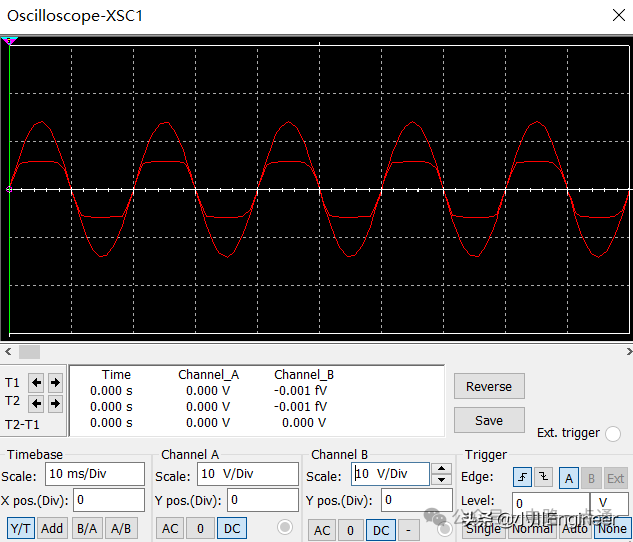

示波器波形图

双击示波器图标，X轴扫描保留为10mS/Div，A、B通道Y轴的幅度，皆为10V/Div。打开电源开关，即可在示波器面板上看到输入的正弦交流电波形和双向限幅电压的波形。
