辨析电压取样与电流取样

在电源电路中,为了稳定输出电压、电流,防止欠压过压过流等,电源管理芯片在正常输出中,都会实时监控输入输出的电流和电压。要监控输入输出的电流和电压,就必需要进行电流取样或电压取样,根据取样电流电压的高低实时调整开关管的导通或截止。不论电压取样还是电流取样都落脚于电阻的电压取样,都涉及到电阻,这就使我们在电源电路中,每每都有电流取样电阻、电压取样电阻身影。对区分清楚电流取样电阻、电压取样电阻对很好的认识理解电源电路图的作用意义重大在这里就不用我过多说了吧,那如何区分哪个是电流取样电阻、哪个是电压取样电阻呢,对于老手来说觉得这似乎根本不是问题,但对有些新手来说可能脑子有些乱。如果是这样的话,就接着往下看。


一般说来,

1.电流取样电阻都串联在所要监控的单元电路中(如次极充电绕组);

2.再一个就是它的阻值非常小零点几欧姆,最大几欧姆,有的用康铜丝代替;

3.一般出现回路中负载(功率管)与电源负之间。电压取样电阻一般在输入或输出(包括DC-DC转换)某一点接入两个或以上取样电阻串联后接地,形成一个对地支路,在两个电阻中间点或多个电阻间的某个节点串联分压,送入IC的反馈功能引脚;接入点一般在输出输入的负载(功率管)的前端。


简单的归纳一下:

1.想要监控某一个回路的电流那么就往这个回路中串接一个小阻值的电阻,通过这个电阻上的电压变化,推算出回路电流的变化,这个电阻就是电流取样电阻。

2.想要监控某一点的电压就在某点用两个或几个串联接地形成一个支路,通过串联分压取得电阻间的一个电压,通过这个电压变化,推算出监控点的电压变化,所用到的电阻就是电压取样电阻。


下面用实例来印证。

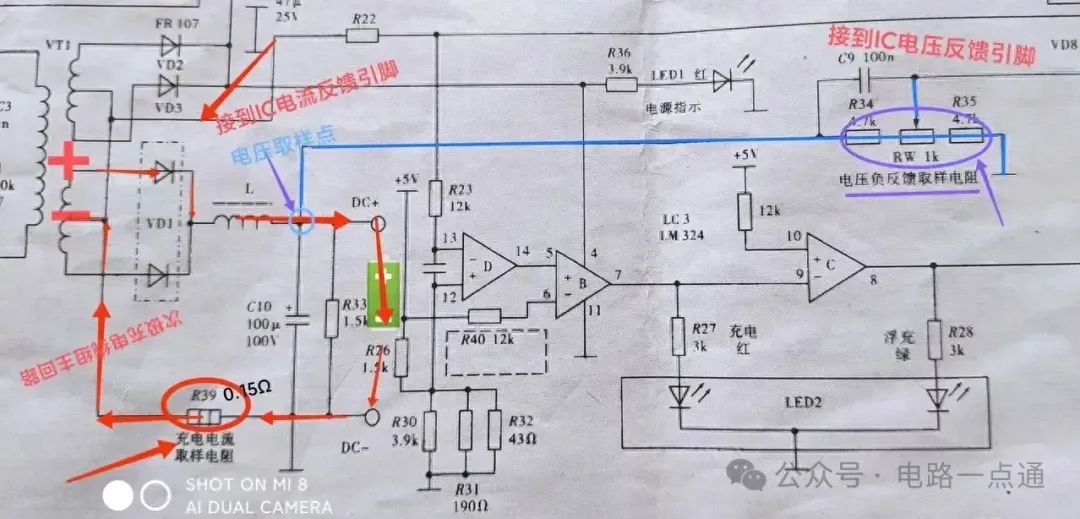

次极充电绕组感生电动势正的电流经VD1整流,电感L、C10滤波、DC+、电池正极、电池负极、DC-、R39、感生电动势负构成充电主回路,R39串联在充电主回路中,为电流取样电阻,阻值只有0.15Ω。次极充电绕组输出端蓝色圆圈即是电压取样点,蓝色线条所指支路所接的R34、 RW、R35即是电压取样电阻。
