LED驱动板维修技巧分享
24c01硬件电子 2024-05-15

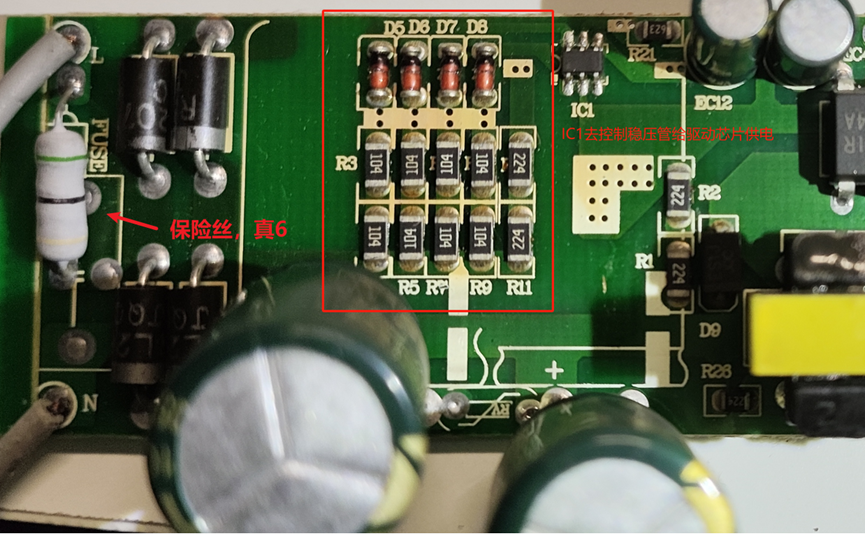

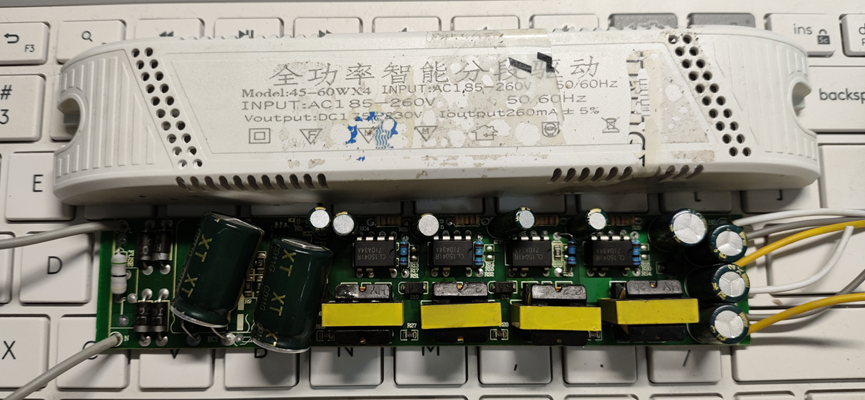

最近家里客厅的灯坏掉了,换了新的灯,所以旧的灯就归我处理了,拆解与各位道友分享,灯驱动板的照片如下:

功能:按一下白灯,关掉再开黄灯,关掉再开白黄灯(一定时间内)

这个电路板不得不说,EMC电路是真的干净,一览无余,一点防护和滤波都不做,消费灯具都卷到这种成本都要省掉吗(LED行业的佬可以说下内幕吗哈哈)

下面是整体的电路部分的解析:

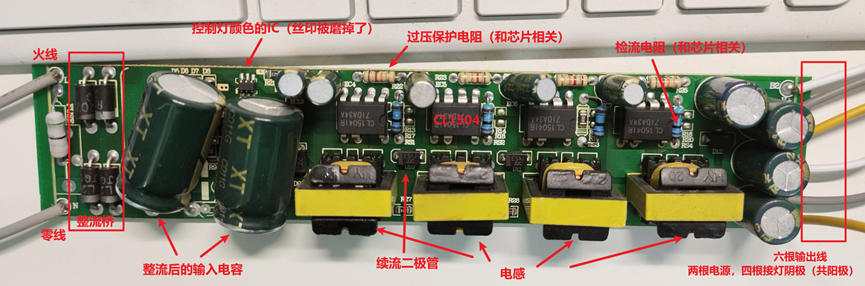

这个LED灯的驱动芯片是CL1504,是一个非隔离性的降压拓扑的一颗LED驱动芯片,下图中像变压器的实际上是电感(刚开始我还以为是变压器),整体电路非常非常简洁,基本就是芯片的基础应用电路

左上角的SOT23-6的小IC应该就是控制切换灯光颜色的逻辑芯片(通过控制CL1504的供电,这一块电路发热很严重,可以看到PCB都发黑了),电路用了四组CL1504,从而驱动四组LED灯条再吐槽一句,这驱动板的EMC真就是一点都不做啊(还是没有做的必要?)。

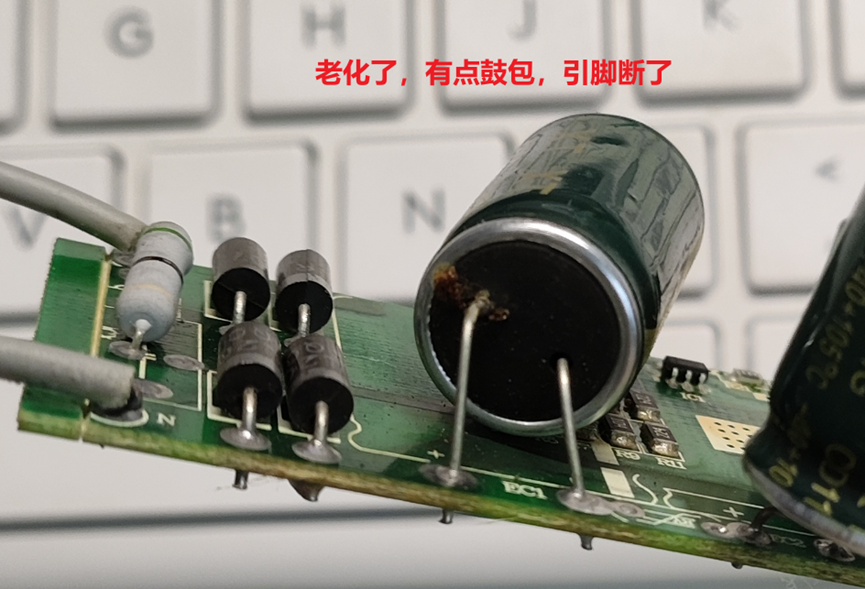

再看看输入的储能电容,已经老化了(大概用了两年):

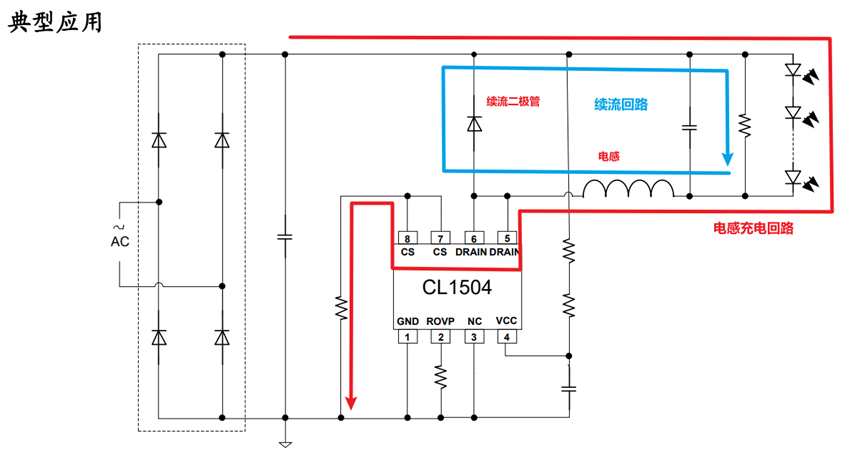

查了下CL1504的应用电路图,可以看到他的应用电路图如下:

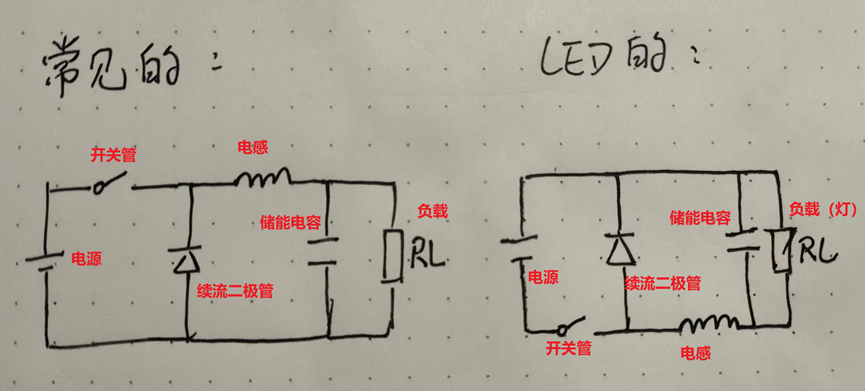

可以看到这个降压拓扑和我们往常熟知的BUCK拓扑有所区别,对比如下:

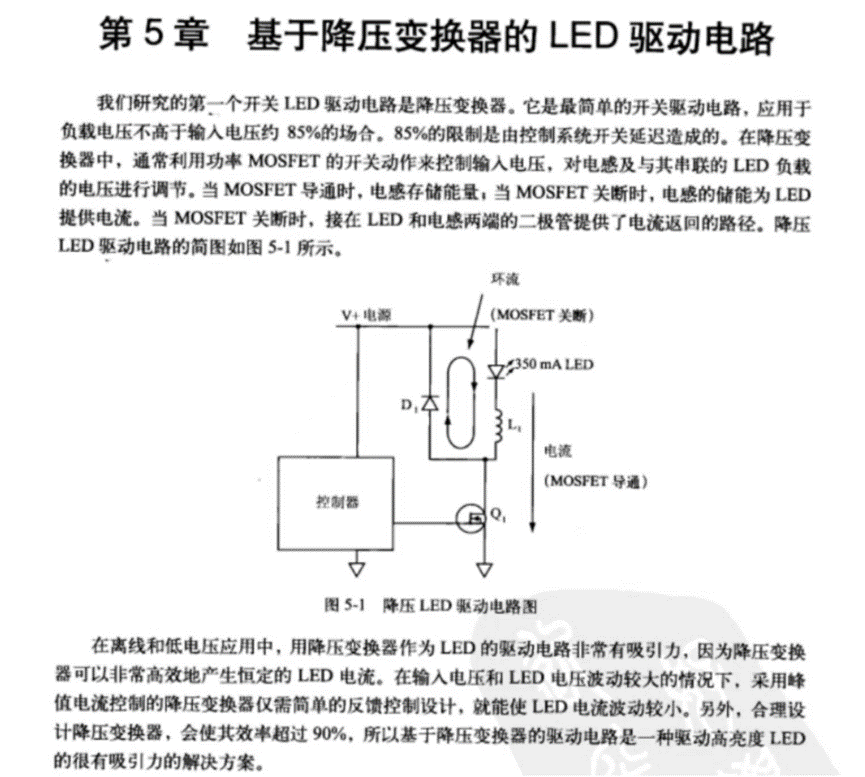

这个拓扑也在书籍《LED驱动电路设计》的第五章也有所提及,下图节选自《LED驱动电路设计》(公众号回复13获取pdf)
