什么是电荷放大电路?50HZ信号干扰如何处理?
电路一点通 2024-06-20


电荷放大器,用于压电陶瓷应变片的前置放大电路。容易出现50HZ等的信号干扰


一、电荷放大电路

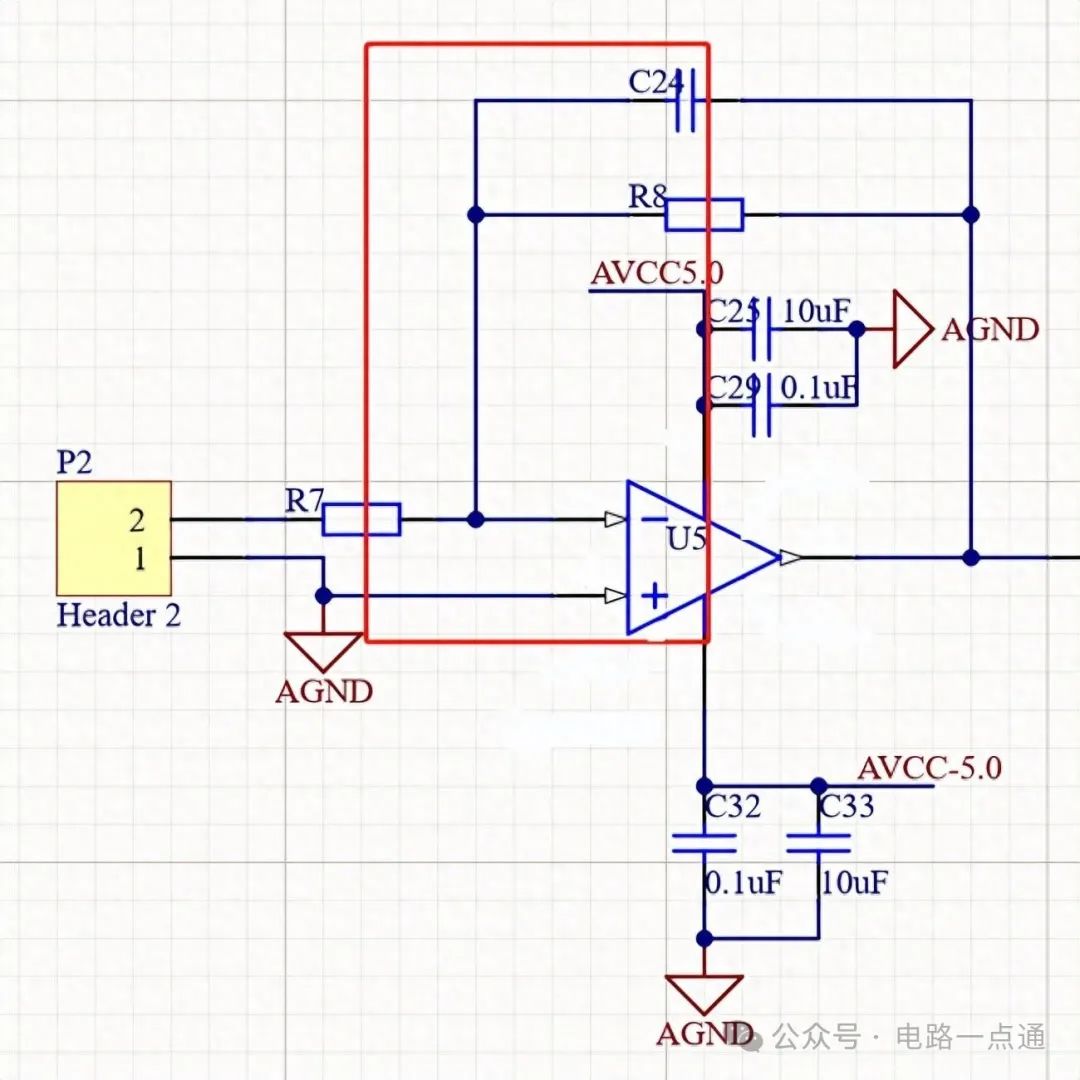

由于压电陶瓷的阻抗特别大,输出的压电信号特别微弱,通常采用电荷放大电路的形式进行信号放大,如下图所示。R8电阻通常都是10M欧或者更大。由于放大倍数特别大,前置电路特别容易引入50HZ的工频辐射干扰或者其他噪声干扰比如人收摸电路板就会引入干扰,采用屏蔽的措施也很难去除干扰。


二、解决的办法

通常采用的办法如下:前置放大电路的供电电源通常采用低噪声的高精度线性电源供电;采用屏蔽措施。;模拟地和数字地进行隔离等等。

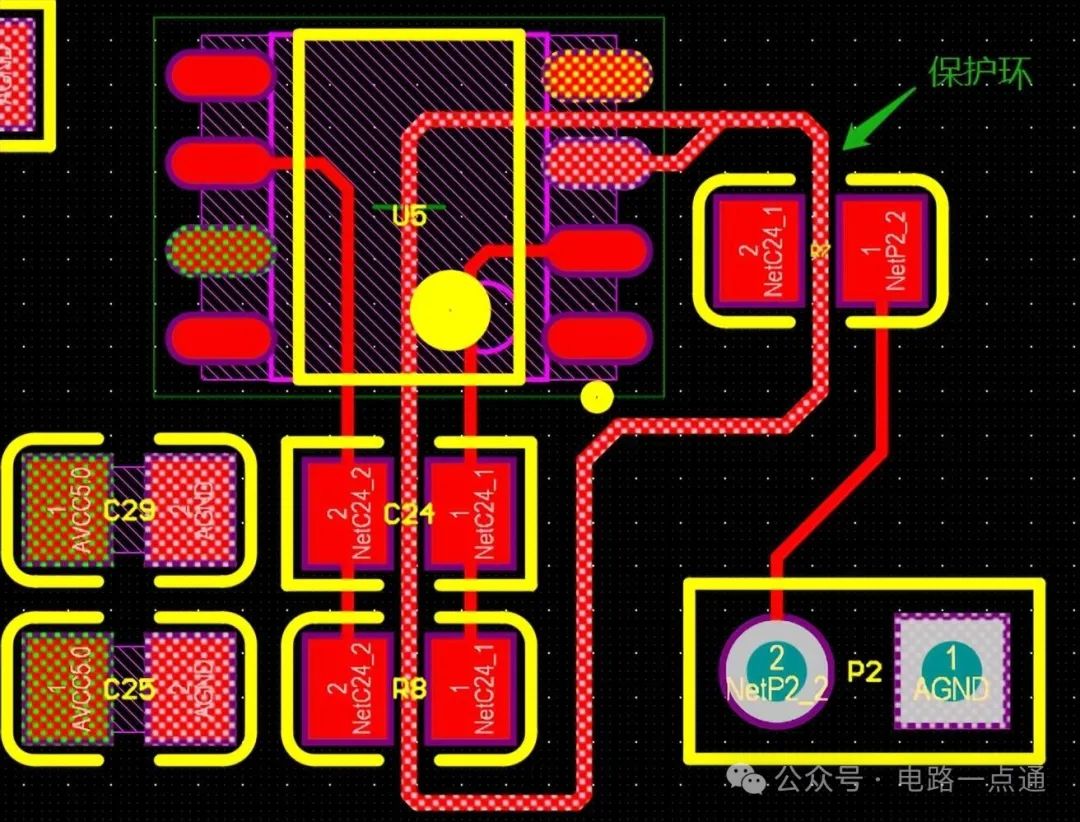

下面主要介绍一个比较有用的解决办法。从电荷放大的主要机理来分析:电场的变化会引起电荷的运动,如果电荷放大器的输入端周围电场经常性的变化必然带来很多电荷的移动,从而容易被电荷放大器进行信号放大产生噪声。解决的办法就是在电荷放大电路的输入端周围采用电压环的形式把输入端的器件用等势电场进行屏蔽。如下图PCB所示:


保护环内把电荷放大器的输入端进项环绕,再对保护环施加一个干净的基准电压。保证在环内形成一个具有一定电场强度的等势电场把器件环绕起来。同时对PCB进行大面积铺地。

采用该方法不紧经济,而且效果明显。主要注意PCB的布局即可。
