用CD4069制作的万能遥控轻触开关
Ofweek 2020-11-19

  本次给大家带来的是用CD4069制作的万能遥控轻触开关,其功耗微小,约5mW,可广泛应用于家庭、宾馆等。

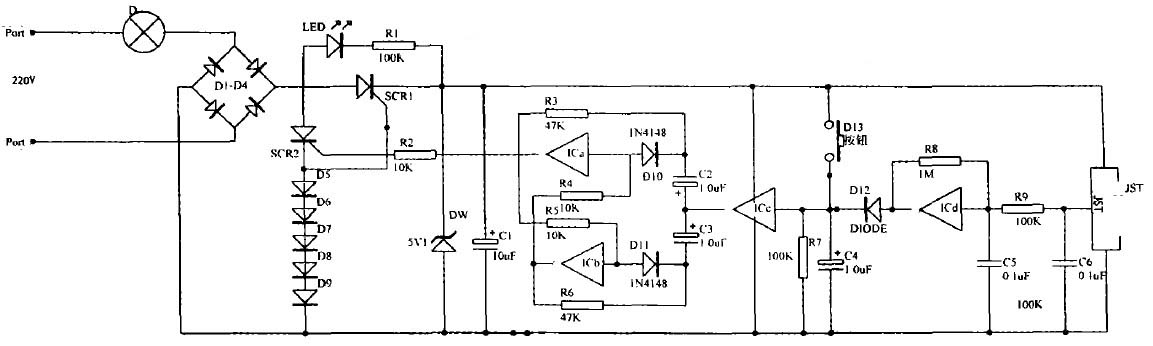

  电路工作原理:红外线接收头接收到遥控器发射来的红外线信号,其输出脚输出低电平,经C5、R9、C6耦合至ICd组成的放大器放大,D12检波,ICc整形后去触发双稳态电路(ICa、ICb与外围元件组成双稳态电路),使双稳态电路翻转,触发导通或关断可控硅,从而达到遥控开灯或关灯的目的。若用手轻触按钮开关AN,照样也能开启电灯或者关闭电灯。在电灯未亮时,220V交流电源经全桥D1-D4全波整流,LED电源指示(便于夜间找到开关位置),R1降压,C1滤波,DW稳压,给电路提供5V直源;当电源点亮后,由串联在负载回路的D5一D9形成约5V压降经导通后SCR2给电路供电。



  低功耗万能遥控轻触开关自制



  本开关与负载(电灯或者其他电器)串联,符合单线制要求,所以可以直接替换原有墙壁开关。本开关可适合任何灯具,当负载是日光灯、节能灯时应在负载两端并联一只1一3uF电容,当磁导体日光灯就不要接电容。

  只要元器件完好,焊接无误,通电即可正常工作,但是通电一定要注意安全,因电路的每一处都带市电。选用CD4069或CD40106均可,只要其中4个反向器即可,可控硅选用BR169,D1一D9选用IN4007。

  本开关所带负载不要超过100W,除非加大可控硅和二极管的功率。
