GND和GND_EARTH如何连接?
2022-09-22
在电路设计中常见到GND_EARTH和GND,本文讨论以下几个问题:

1. 什么情况下需要GND_EARTH?

当机壳为导体时,需要GND_EARTH。

2. GND和GND_EARTH如何连接?

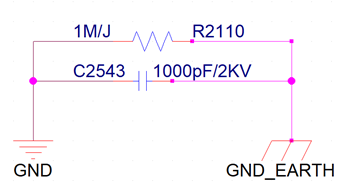

图1 项目上GND和GND_EARTH的连接方法 GND和GND_EARTH的连接一般有两种方法,第一种就是上图的做法,第二种是直接将GND与GND_EARTH相连。 上图中的电阻可以选1MΩ或者10MΩ,GND_EARTH一般可通过1000pF/2KV电容或者气体放电管接GND。 从防雷的角度说,只能采用上图所示的方法,另外,第二种方法涉及到一个问题,就是GND和GND_EARTH可能不是等电势的,直连可能会导致漏电,因此稳妥起见,使用第一种方法就可以了。

3. 设计电路时,哪些连接器需要接GND_EARTH?

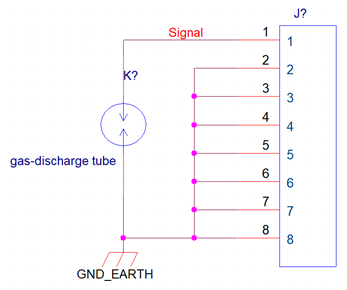

如果一个单板的电路上的一个连接器是要外接的,且它是要做防雷处理的,因为防雷的参考地是GND_EARTH,所以连接器上有信号的引脚可以通过气体放电管接到GND_EARTH,无信号的引脚可直接接GND_EARTH,下面是一个示例。 图 2需做防雷处理的需外接的连接器对GND_EARTH的连接方式
