数字电路中分频器的工作原理
0 2022-11-24

所谓“分频”,就是把输入信号的频率变成成倍数地低于输入频率的输出信号。文献资料上所谓用计数器的方法做“分频器”的方法,只是众多方法中的一种。它的原理是:把输入的信号作为计数脉冲,由于计数器的输出端口是按一定规律输出脉冲的,所以对不同的端口输出的信号脉冲,就可以看作是对输入信号的”分频“。至于分频频率是怎样的,由选用的计数器所决定。如果是十进制的计数器那就是十分频,如果是二进制的计数器那就是二分频,还有四进制、八进制、十六进制等等。以此类推。

使用计数器来做分频,首先计数。例如采用16计数器。每来一次外部,记一次数,当计数到16时,计数器输出一个方波。然后重新计数。当再次达到16时再次输出,这样就形成了16分频。

当采用不同计数器就可以实现不同分频。但是采用单一计数器只能实现整数分频,不能进行小数分频。

数字电路中分频器的工作原理

中分频器的工作原理:

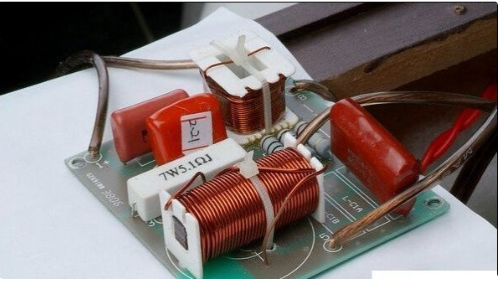

从结构来看,分频器本质上是由和线圈构成的LC滤波网络,高音通道是,它只让高频信号通过而阻止低频信号;低音通道正好相反,它只让低音通过而阻止高频信号;

中音通道则是一个带通滤波器,除了一低一高两个分频点之间的频率可以通过,高频成份和低频成份都将被阻止。

在实际的分频器中,有时为了平衡高、低音单元之间的灵敏度差异,还要加入衰减;另外,有些分频器中还加入了由电阻、构成的补偿网络,其目的是使音箱的阻抗曲线心理平坦一些,以便于功放驱动。

位于之后,设置在音箱内,通过LC滤波网络,将功率输出的功率信号分为低音,中音和高音,分别送至各自扬声器。

连接简单,使用方便,但消耗功率,出现音频谷点,产生交叉失真,它的参数与扬声器阻抗有的直接关系,而扬声器的阻抗又是频率的函数,与标称值偏离较大,因此误差也较大,不利于调整。

将音频弱信号进行分频的设备,位于功率放大器前,分频后再用各自独立的功率放大器,把每一个音频频段信号给予放大,然后分别送到相应的扬声器单元。

因较小故可用较小功率的电子有源滤波器实现,调整较容易,减少功率损耗,及扬声器单元之间的干扰。使得信号损失小,音质好。但此方式每路要用独立的功率放大器,成本高,电路结构复杂,运用于专业扩声系统。
