三点式振荡

  三点式振荡电路是指或（反馈部分）的3个端分别接的三个极，故称为三点式振荡电路。

  三点式振荡电路的结构特点

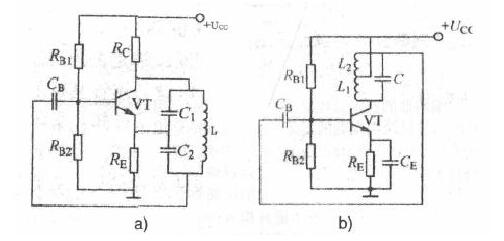

  三点式是LC正弦波振荡器的一种。其特点是电路中LC并联谐振回路的三个分别与的三个端子相连，故而称为三点式振荡电路。三点式振荡器有电容三点式振荡器与电感三点式振荡器两种。三点式振荡器的基本结构如下图所示，图中a所示为电容。

  三点式振荡器，图中b所示为电感三点式振荡器。

  在电容三点式振荡器中，管及其偏置电路构成了基本放大器，电容C1、C2和电感L构成构成了LC并联选频网络，正反馈信号从电容C2两端取出，经CB加在晶体管的发射结两端。

  在电感三点式振荡器中，晶体管及其偏置电路构成了基本放大器，电感L1、L2和电容C构成了LC并联选频网络，正反馈信号从电感L2两端取出，经电容CB、CE耦合，加在晶体管的发射结两端。

  三点式振荡电路判断

  三点式振荡器幅度条件的判断方法，即通过分析振荡器的工作点，只要基本放大器处于放大状态，即满足振荡的幅度条件。

  三点式振荡器是否满足振荡的相位条件，简单的说，要满足射同基反。也就是说与发射极相连的为同性质的电抗，不与发射极相连的为异性质的电抗。

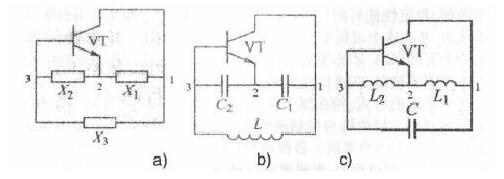

  可用简化交流等效电路来判断，方法如下：画出三点式振荡器的简化交流等效电路如下图a所示。如果与晶体管发射极连接的两个元件（X1、X2）为电抗性质相同的元件（都是电容或都是电感），另一个与集电极、基极连接的元件（X3）与上述两个元件的电抗性质相反，即满足振荡的相位条件。

  在图中b所示的电容三点式振荡器中，晶体管的发射极接在电容C1、C2的连接点2上，电容的另外两端1、3分别接晶体管的集电极、基极，电感L的两端分别接晶体管的集电极、基极，满足射同基反，即满足振荡的相位条件。

  在图中c所示的电感三点式振荡器中，晶体管的发射极接在电感L1、L2的连接点2上，电感的另外两端1、3分别接晶体管的集电极、基极，电容C的两端分别接在晶体管的集电极、基极，满足射同基反，即满足振荡的相位条件。
