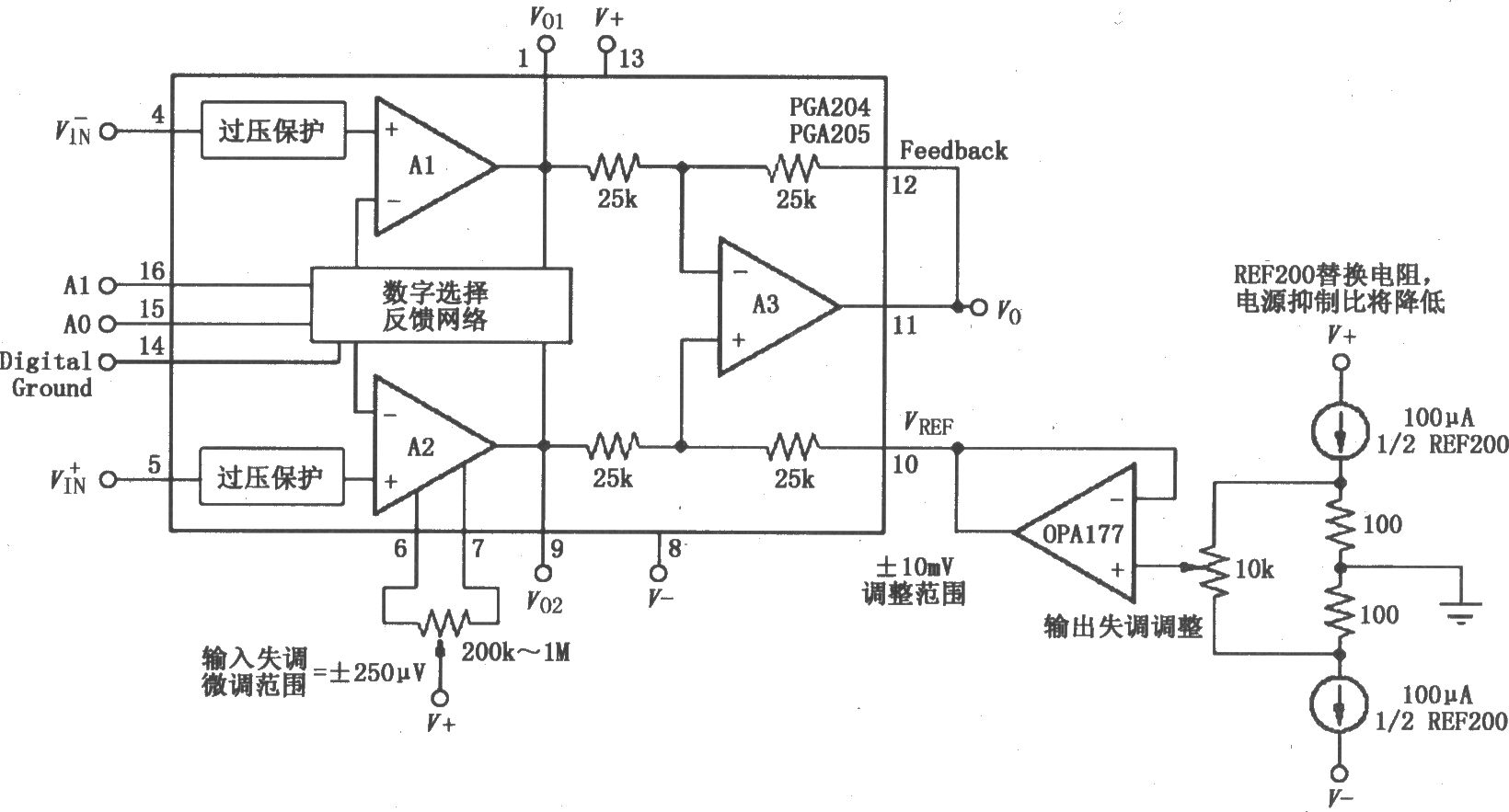

如图所示为PGA204/205的失调电压校正电路。PGA204/205的输入级和输出级均采用激光校正,具有非常低的失调电压和漂移,因此在许多应用场合不需要外部另设失调电压校正电路。校正方法:接一个电压表在输出端,将可编程增益设置为最大,将输入端短路接地,调整电位器使输出电压为零。通常,调整输入失调电压为零对漂移性能也稍有改进。但是,输入失调电压校正电位器不能用于系统失调和传感器失调的校正,而只能用于放大器本身的失调校正。在许多应用中,通常只需做输入失调校正,而不需要做输出失调校正。
