什么是电气规则的检查呢?怎么设置?
0 2023-06-06
对于Altium Designer来说,在所有的布局,布线,铺铜都完成之后,也就完成了初步的设计工作,接下来就是进行电气规则的检查了。

什么是电气规则的检查呢?

电气规则检查包括很多内容,比如说丝印,丝印是否重叠,丝印之间的间距,走线之间的最小间隔,走线与焊盘之间的间隔等等。

对于这些,都是电气规则检查需要检查的内容,看一下这些东西是否都能够满足要求。

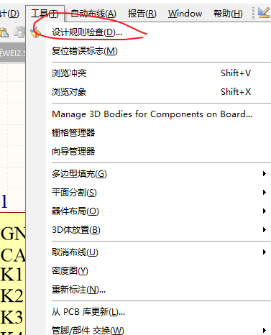

电气规则检查这个工具在哪里呢?位置是在工具里面,设计规则检查

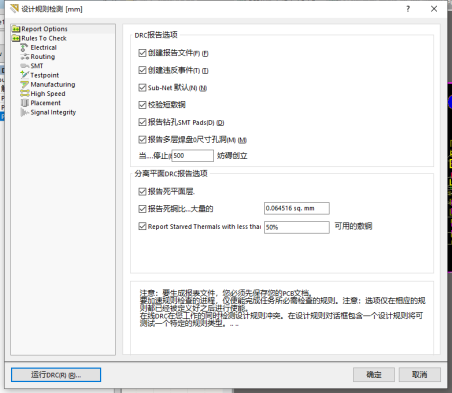

DRC报告选项中可以选择相应的内容,包括是否创建报告文件,违反事件等等,设置完相应的内容之后,点击运行DRC就可以在报告中看到所有的不符合规范的内容了。

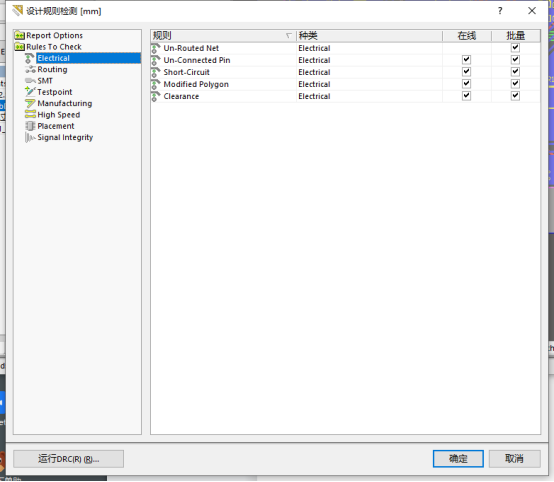

比如说Electrical, Routing都是可以进行相应的设置的,有两种打开方式,分别是在线和批量,其中在线指的是在画PCB图中的过程就进行相应的检查,而批量则表示的是在点击“运行DRC”之后才去执行相关内容。

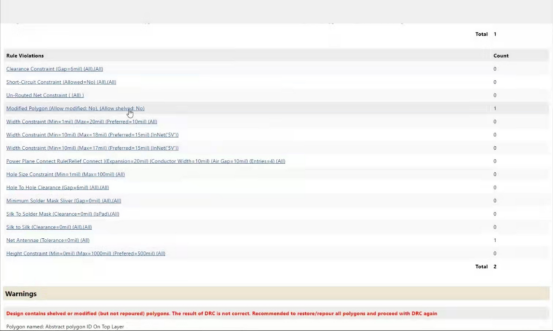

报告打印的形式如下:

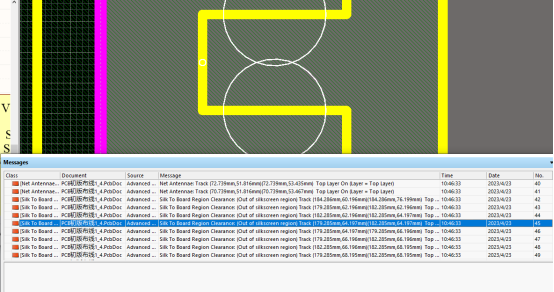

如果想定位到具体的位置,则可以使用工具Message,就可以直接定位到那个地方,方便查找到它(双击之后定位到相关位置)。

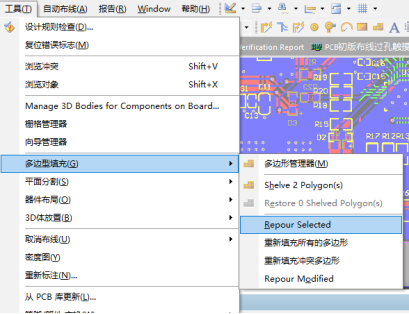

不过在更改完错误之后,是需要进行重新铺铜的,操作上也很简单,选择工具栏中的Repour Selected即可。

修改检查完之后,那就差不多完成了全部的设计,接下来就可以看一下3D图的效果,如果没有问题的话就可以发送文件给PCB厂家进行打板生产(具体的打印文件需要根据PCB打印厂家的要求发送)。
