要说硬件行业最最基础的是什么?
0 2023-09-14
要说硬件行业最最基础的是什么?那肯定对于电子元器件的认识,如果连基本的电子元器件都不认识,不知道它的作用,不知道何时应该使用它何时不应该使用它,那就谈不上什么电路设计,分析Debug等等的了。接下来会分几期来一起深层次从实际设计应用的角度来重新认识一下这些电子元器件,码住收藏。先起个前言,随便唠一下电子元器件概括。电子元器件说容易也容易,说难也难,容易是为什么呢?因为如果不考虑实际应用的话,对于电子元器件的认识只需要知道它的功能,它的参数,然后计算理论值就可以了,欧姆定律,基尔霍夫定律等的信手拈来。说难是因为认识都是理论,实际的硬件设计可不能纸上谈兵,其中要考虑的因素那可太多了,电子元器件品牌的选择,如果使用环境温度改变了,需不需要考虑电子元器件的参数是不是会发生相应的改变,在PCB板上用多大封装的元器件合适,精度选择在多少合适,功率选择,温度系数,过载电压,成本衡量等等等等,那确实是要考虑的因素太多了。因此有一种硬件工程师越老越吃香的说法,因为这些硬件实际使用的知识积累就是靠一次次炸板子,重新焊元件,同时设计几种方案来实际测试最优方案的各种毒打满满成长成熟起来的。是一个理论与实际结合非常紧密的行业。对于电子元器件,每一个工程师都需要非常了解,不管是对于硬件设计还是Debug,都会提供很好的帮助。就先从电阻来着手吧。毕竟它可是电路的启蒙定律欧姆定律的主人公。
  • 电阻

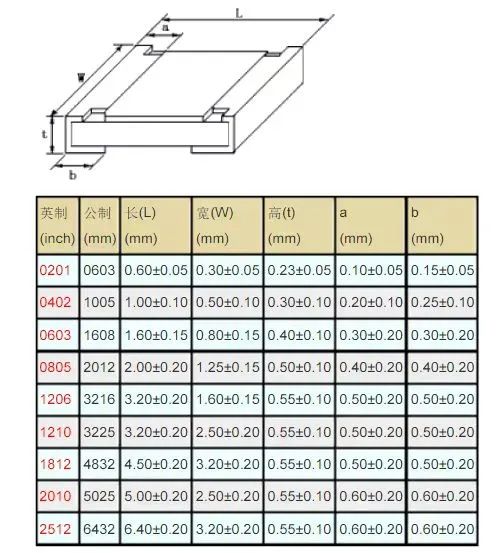

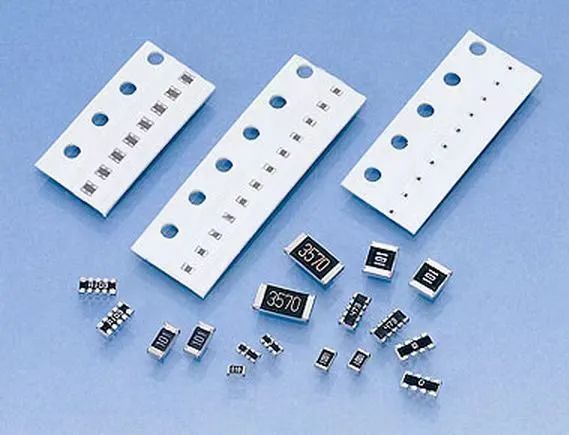

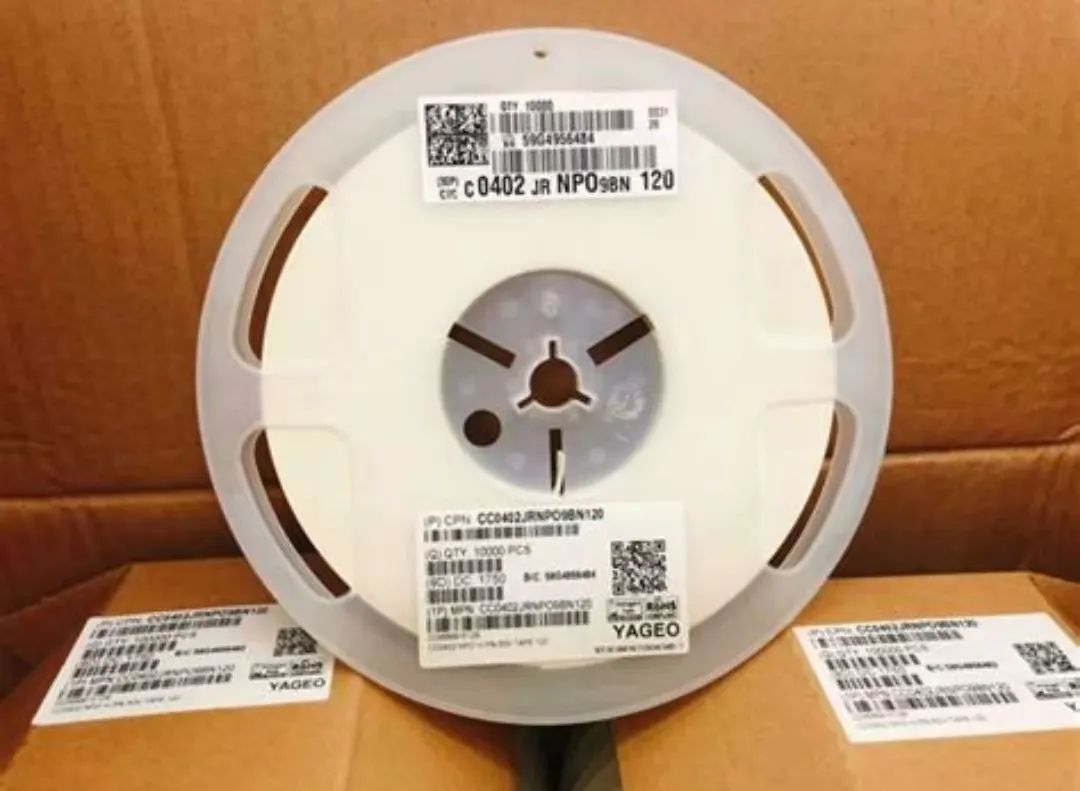

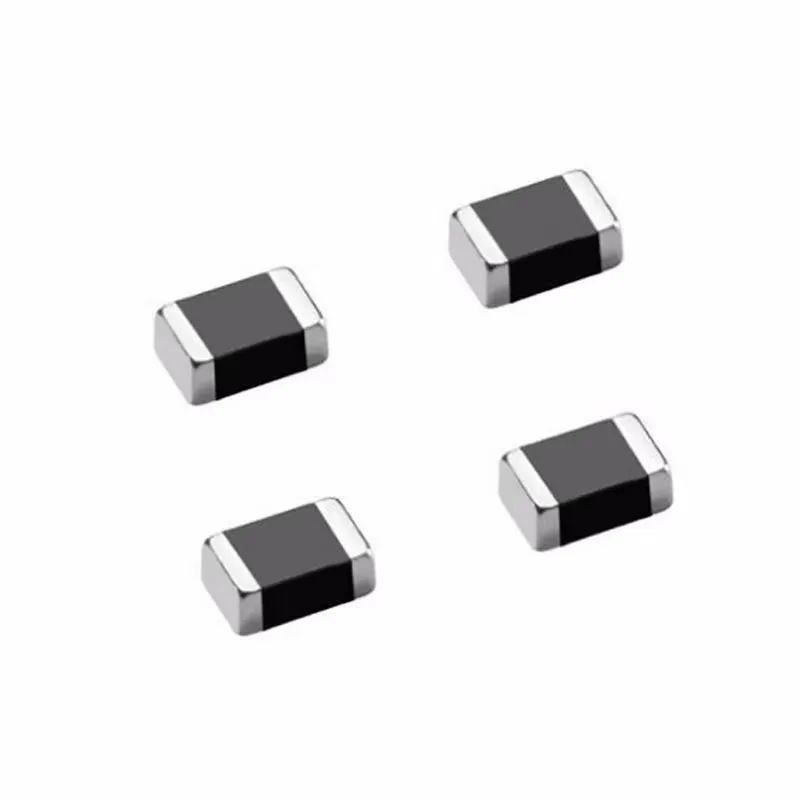

首先从电阻目前世界范围内的主流供应商开始说起,电阻的供应商目前大部分还是日本,欧美,中国台湾等地进行生产,包括像是国巨Yageo,三星Samsung,松下Panasonic风华Fenghua,厚声Uniohm,TDK等等,其中风华Fenghua是广东地区的。三星,松下相信就算不是硬件行业的也有听说过这两个品牌,没错,这些公司除了做了消费类电子产品,电子元器件的生产供应也是有产业布局的。上面说的都是贴片电阻的哈,对于插件电阻,在目前的硬件行业市场来说,主流的还是贴片电阻,插件电阻可能只是在学校期间会用的更多。主要原因也是因为插件电阻使用时需要打孔,而贴片电阻不需要,并且占用的PCB面积还更小。而在目前电子产品越来越集成化,越来越小巧便携的趋势下,插件电阻用量也越来越小了。那么电阻到底是什么呢?最标准的说法就是导体对电流的阻碍作用就叫该导体的电阻,并且导体的电阻越大,就表示导体对电流的阻碍作用就越大。也就是电阻先要是个导体,同时也对电流有一定的阻碍作用。这个有知道的可能会说那0欧姆电阻还算不算电阻呢?它是导体,但它不是0欧姆的阻值吗?不是就代表对电流没有阻碍作用吗?事实上,这个也是适用于0欧姆电阻的哈,因为实际的0欧姆电阻并不是真正的阻值为0,还是有一点的阻值的,一般会有0.05Ω的大小阻值(根据不同厂商生产的阻值可能有略微偏差)。接着来从外观上看一下电阻(以贴片电阻为例)观上是方方正正一小伙,不过根据设计的不同,电阻的封装是有很多尺寸的,比如像是常用的040206031206等等这些0402等XXXX的数字,就表示了这个电阻的尺寸,0402就是长度0.04英寸,宽度0.02英寸,而1英寸等于0.0254米,所以将电阻的尺寸换算成毫米的话就是0.04x0.0254=1mm,0.02x0.0254=0.5mm,这样就得到了实际0402封装大小的尺寸规格了,其他的封装也是一样,包括0603等等。那么可能有好奇的朋友想知道,目前最小的电阻封装规格是多少呢?根据我查询得到哈,目前最小的电阻封装是0075(个人已知,有知道更小尺寸的欢迎留言),它长宽做到了0.3mm*0.15mm,这么小可能掉到地上就完全找不到了。也是手动焊接时的噩梦了,镊子拿在手上手稍微抖动一下可能就飞了再接着从电阻的材质上看,电阻的种类还是有不少的,包括像是碳膜电阻,金属膜电阻,线绕电阻,无感电阻,薄膜电阻,厚膜电阻等,具体细节的讨论后面继续哈。
