贴片电阻焊接超详细教程:步骤、技巧与注意事项一网打尽
0 2023-12-04


在电子硬件中,焊接是必不可少的一个技能。


但是在实际的学习或者工作过程中,往往会碰上各种各样的焊接条件,焊接环境,如果是对于直插式的元件,比如说焊接一个直插式LED灯或者直插式电解电容,可能很容易焊接,直接入PCB板然后电烙铁一碰,焊接就完事了,因为不需要调角度什么的,所以很快。


但是碰上贴片型的元器件,就是一块硬骨头——不好啃。比如说一个0402规格的电阻,它的尺寸很小,这可怎么焊接?



其实不用慌,不过多难的焊接,只要按照合理的步骤规则来,就大概率可以完成一次完美的焊接。

1,准备工具

焊接小的元器件,就不能空手啥也不讲究了,需要准备一些工具像镊子,小头或刀头的焊接头,清洁毛刷,另外就是其他必备的焊锡丝,松香了。

2,清理干净PCB板上待焊接的焊接点

焊接点一定要清理干净,不然到时焊接时就会有杂质,可能会影响电路性能。用松香清洁好PCB板上电阻的两个端点,清理异物。

3,在一个端点上上锡丝

左右都可以,使得焊锡包含住整个焊点焊盘,然后移开烙铁与锡丝。

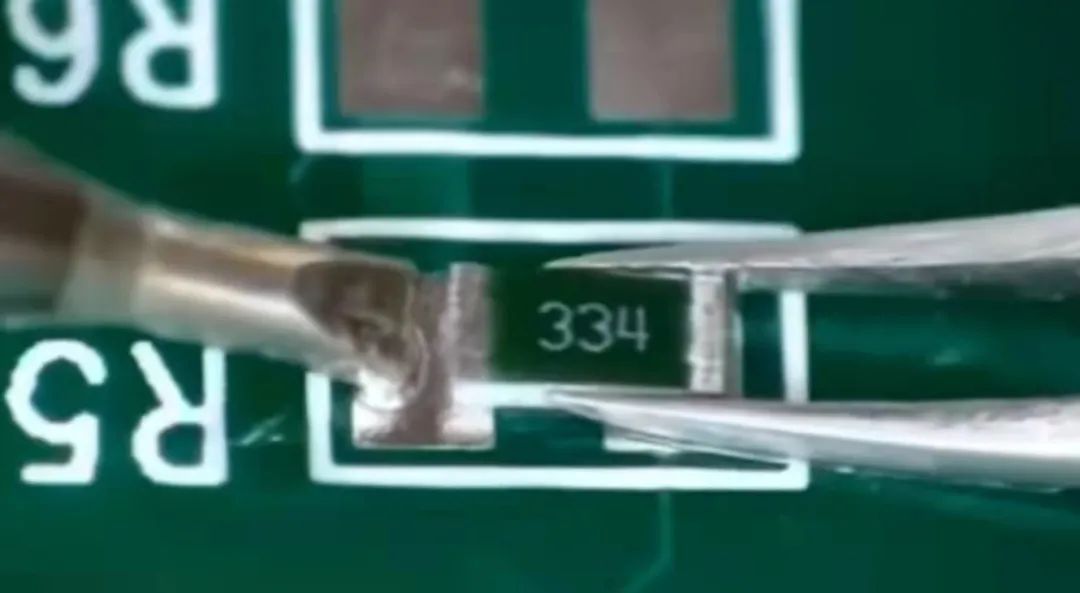

4,上贴片电阻

这里顺序是先上贴片电阻,而不是先把另一边的端点也上锡。上电阻时,先电烙铁接触已经上过锡的焊盘,然后将电阻放上去,调整好角度与高度,然后移开烙铁头。

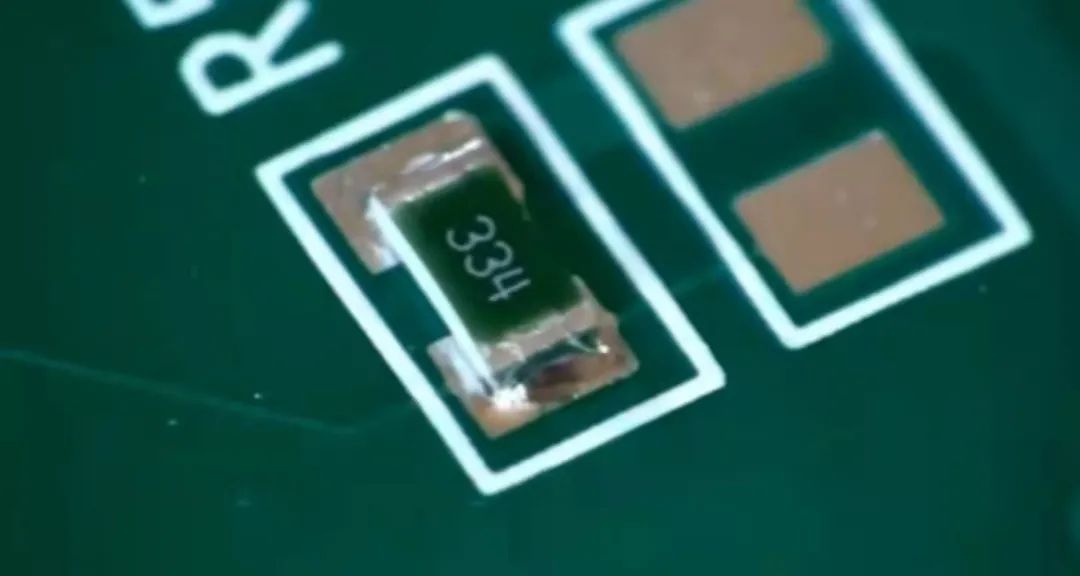

5,对另一边端点上锡

操作时锡丝直接接触贴片电阻的未焊锡的一边,等待锡丝融合(注意锡的用量),它会自动流入贴片电阻与PCB板之间的空隙,填充其中,就完成了整个贴片电阻的焊接。


6,验证是否焊接成功

用万用表的两个表笔触碰PCB焊盘的两个焊点,如果出现了电阻的阻值,就表示焊接成功,如果没有正常出现阻值,则需要重新焊接。

上面就是贴片电阻焊接的整个流程了。


不过在一些情况下,可能需要飞线出来,也就是在贴片电阻的一端连接一条导线,方便测量电压或信号。碰上这种情况,要怎么焊接呢?

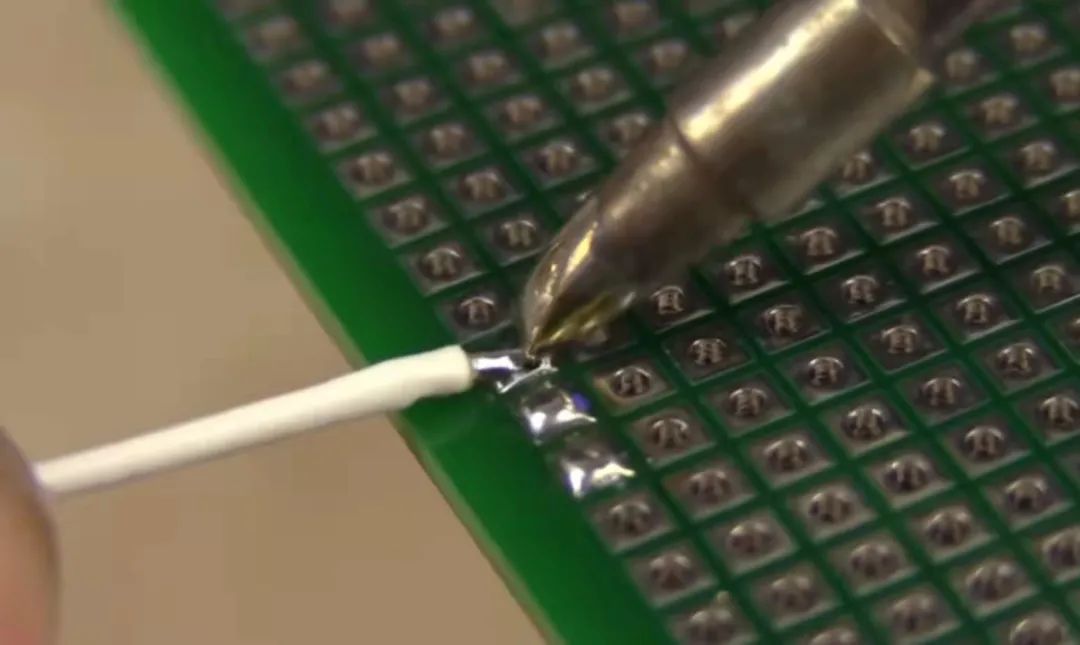

对于这类情况,首先就是要将需要焊接上去的导线一端沾满融化后的锡,同时在电阻的一端也进行沾锡操作。

最后将沾有锡的导线抵触在电阻上(粘有锡的一端),再用电烙铁进行加热,就完成了额外焊接一根导线的操作。
