ADS中的层叠设置
CircuitandSignal 2024-06-28

在高速信号前仿验证中,设置精确的层叠是非常必要的,我们可以利用相关工具里面的层叠设置功能来创建我们所需的层叠。这里介绍ADS和SystemSI中的层叠设置及使用,首先来看ADS中的层叠设置。

ADS中的层叠设置

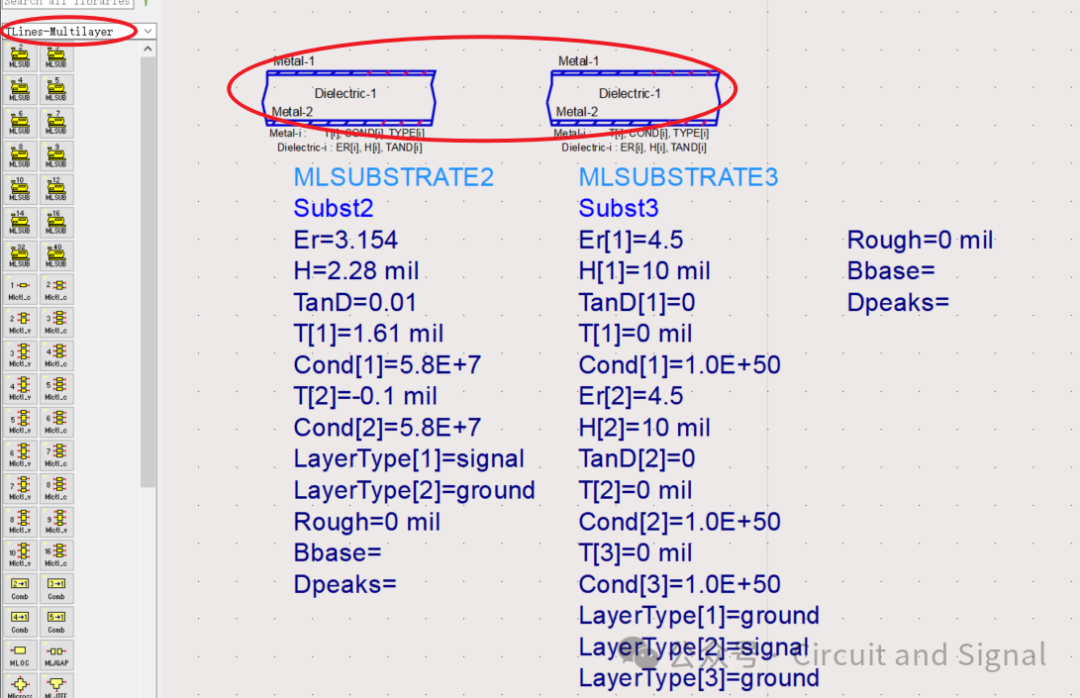

如果是快速简单的验证,我们可以使用Multilayer库下面的控件来创建我们所需的层叠,如下图所示:

但是这种方式设置模式在有些场景下并不十分友好,比如表层线考虑绿油的影响时,设置就比较麻烦,此时我们可以采用ADS中的CILD来创建所需的层叠,具体操作如下:

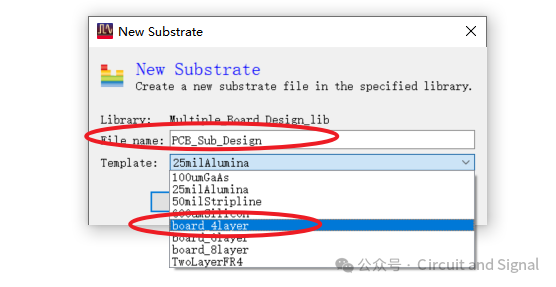

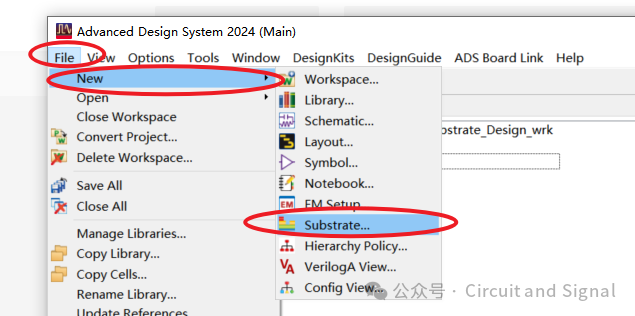

  1. 创建层叠

这里建议选择4层板,这对于表层线还是内层线来讲都已经足够用。

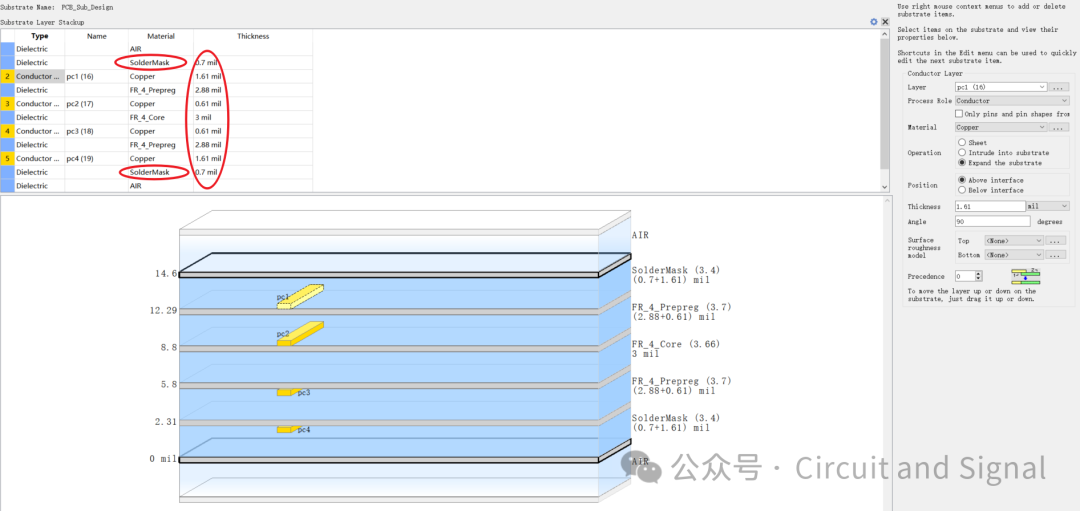

2.设置层叠厚度等参数

这里要注意,默认是有绿油的,如果没有可以鼠标右键蓝色介质层进行添加。

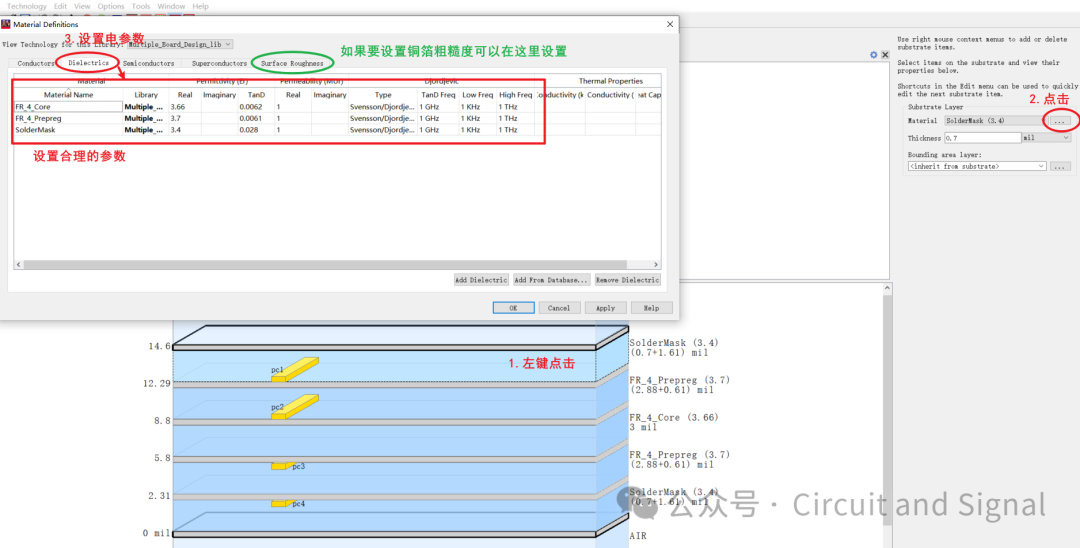

3.设置材料参数

这里要注意,SI的仿真一般要选择频变模型,也就是上面的S/D模型,使用带宽范围理应是拟合后的带宽,但如果没有,可以采用默认的参数。

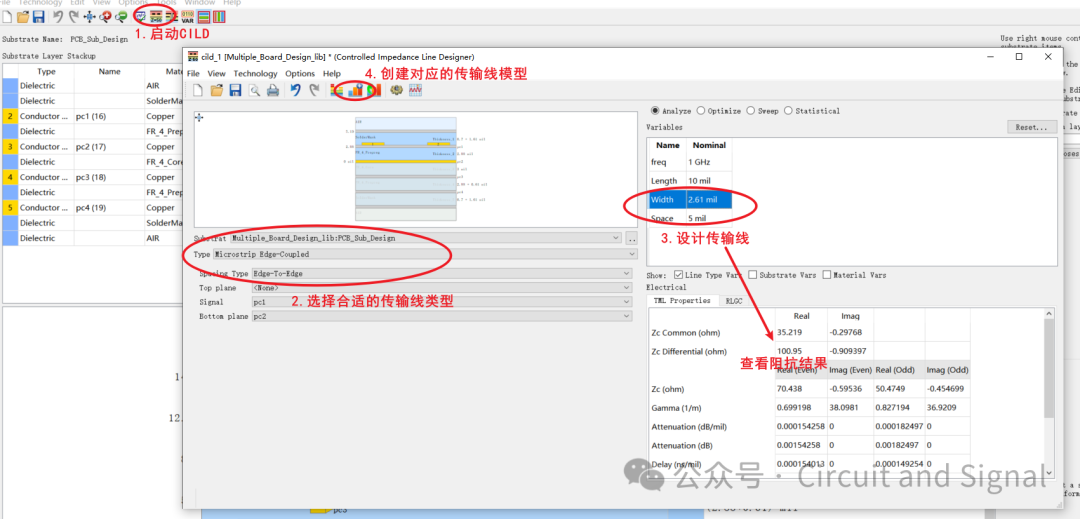

4.启动CILD

这里需要注意的是,在CILD中可以进行如优化扫描、统计分析等,方便我们进行传输线设计,当传输线设计好之后,我们就可以将该传输线设置成我们系统仿真的模型

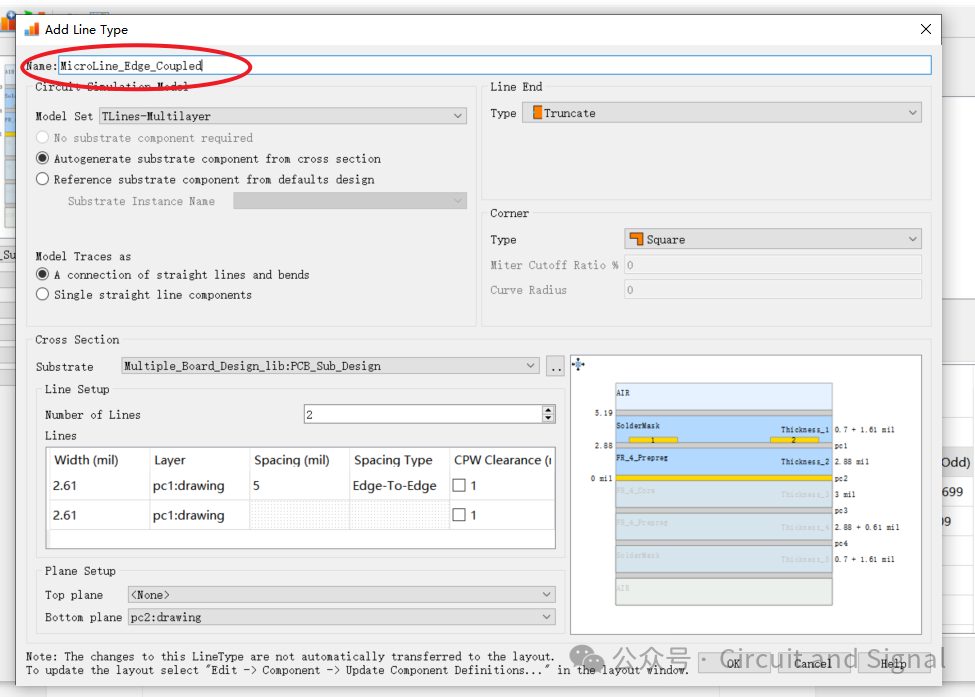

5.创建传输线模型

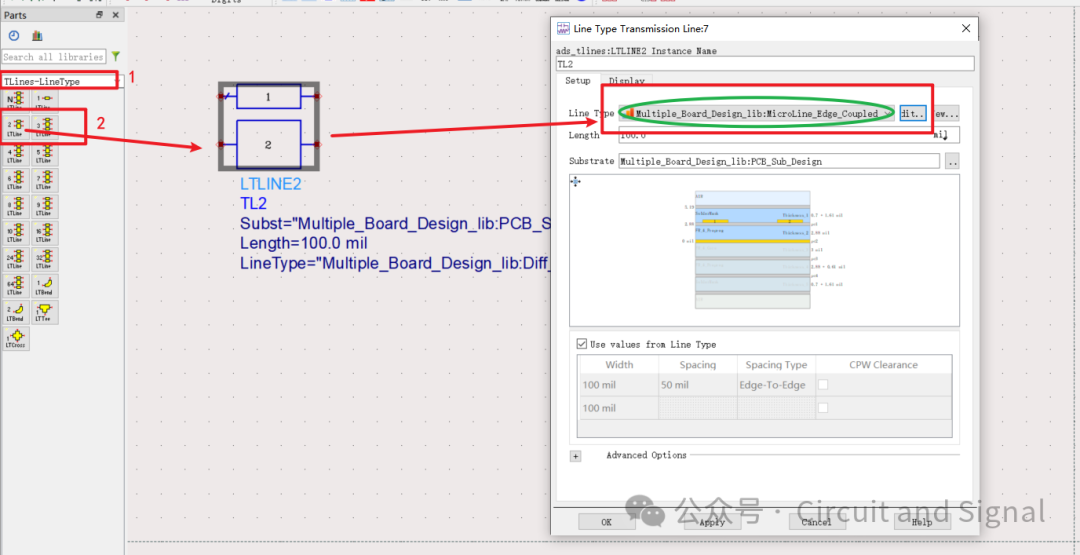

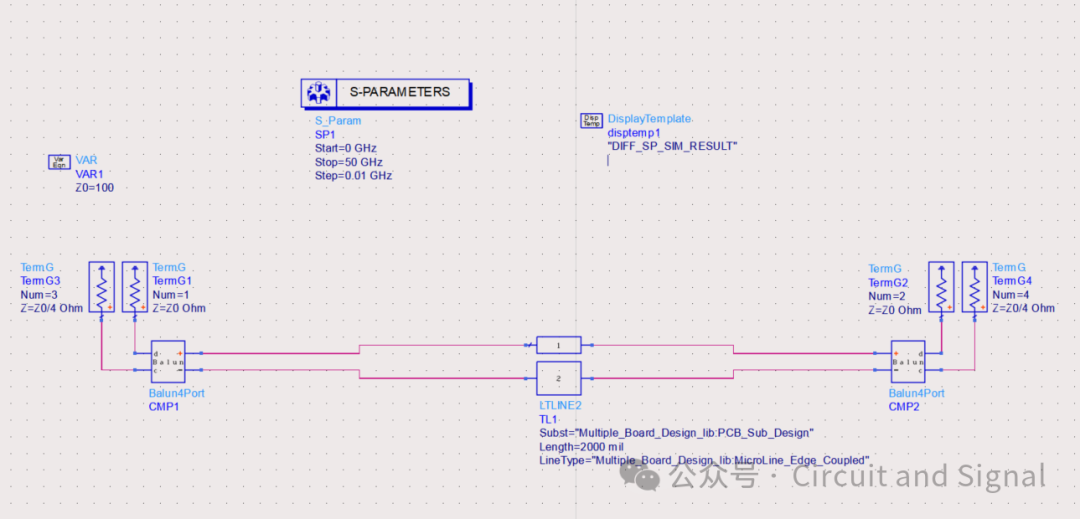

6.调用该传输线模型

这里要注意,一定要在Linetype库下调用传输线。

SystemSI中创建PCB仿真层叠

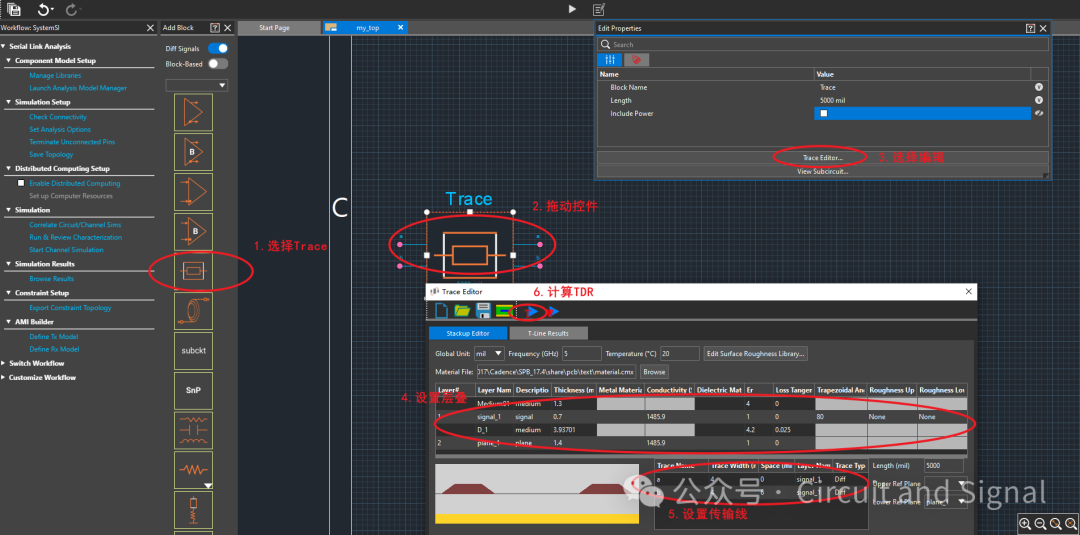

  1. 创建传输线

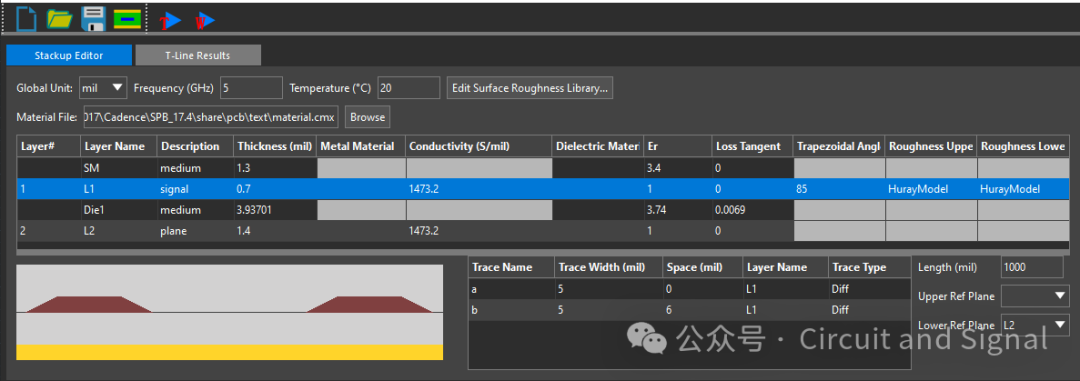

当然,我们也可以设置铜箔粗糙度等参数,如下图所示:

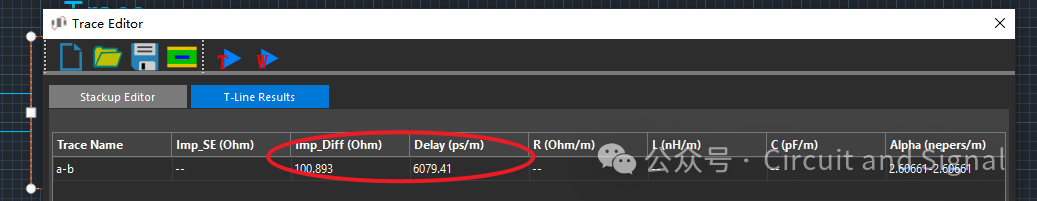

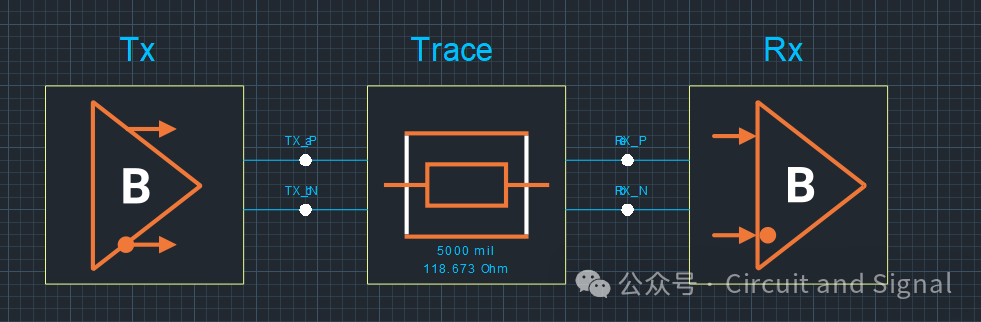

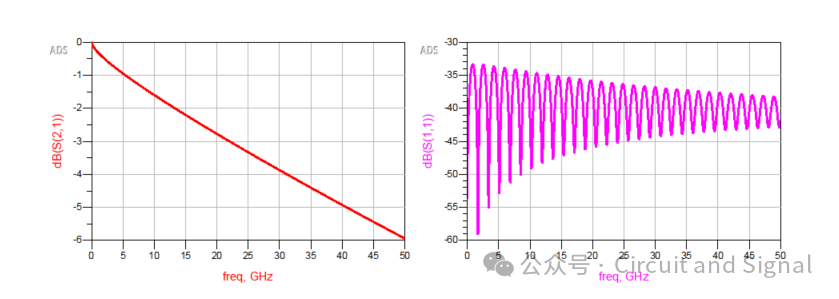

2.仿真调用

后台回复PCB_Sub即可下载demo文件,仅限学习使用。
