Altium Designer 隐藏铺铜

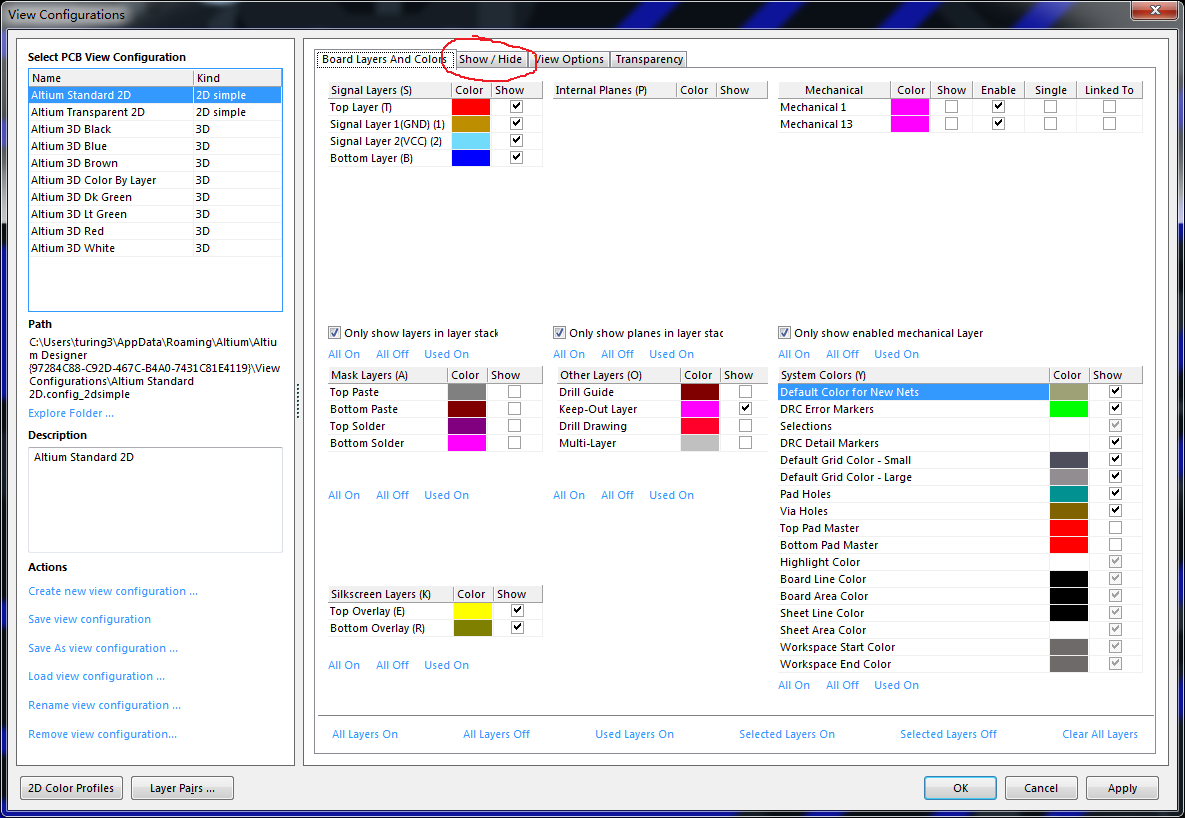

PCB中按“L”键唤出：

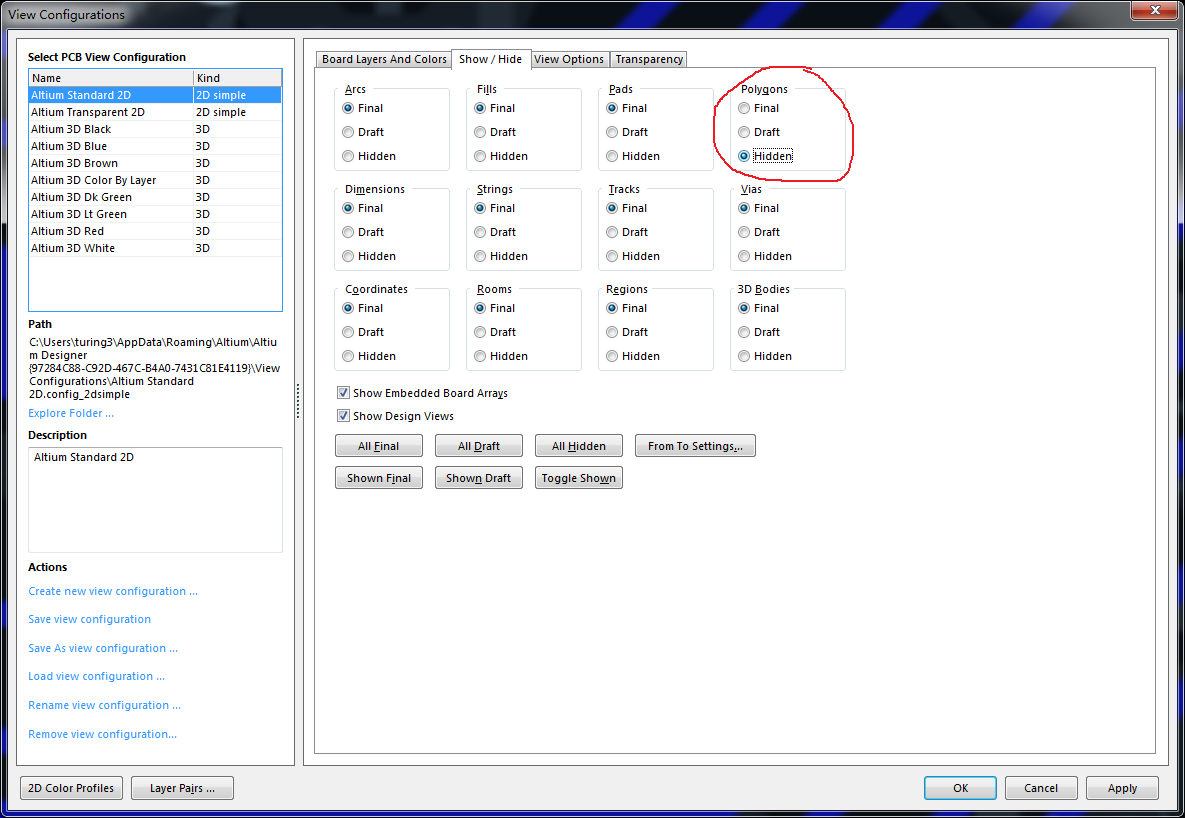

选到“Hidden”就可以把所有的铺铜隐藏了。
隐藏铺铜后，铺铜还是存在的，因此PCB稍微有一些改动，PCB就会变绿报错。当需要隐藏铺铜，接着对布局布线进行改动时，经验的做法是，双击铺铜把铺铜放到其他无关的层上，改动完后，再重铺回来。这样就不用又去重新拉铺铜了。
