AD16 导出BOM 出现空白的解决办法
2022-05-11

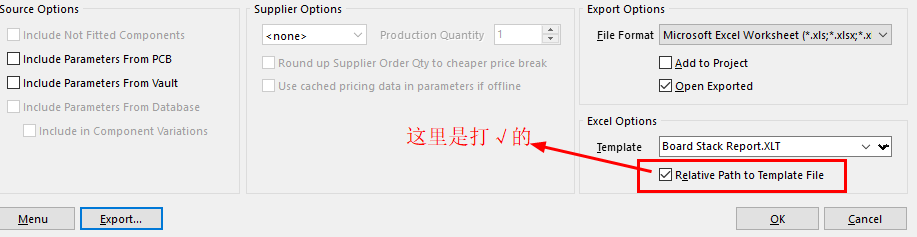

用的是Altium Designer 16,不知道别的版本是不是也存在这个问题。由于下面这个选项:

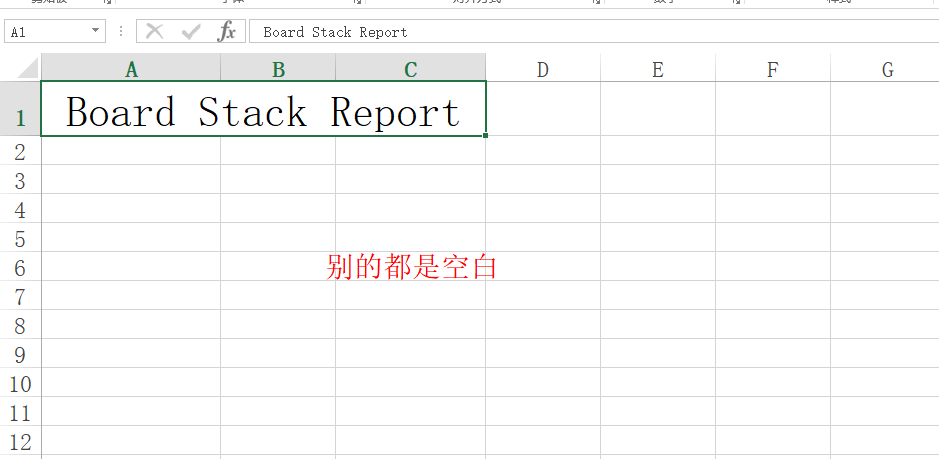

导出输出的表格文件里没有任何元器件:

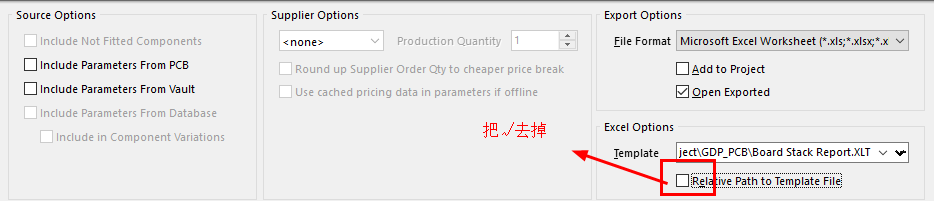

把下图的勾勾去掉后:

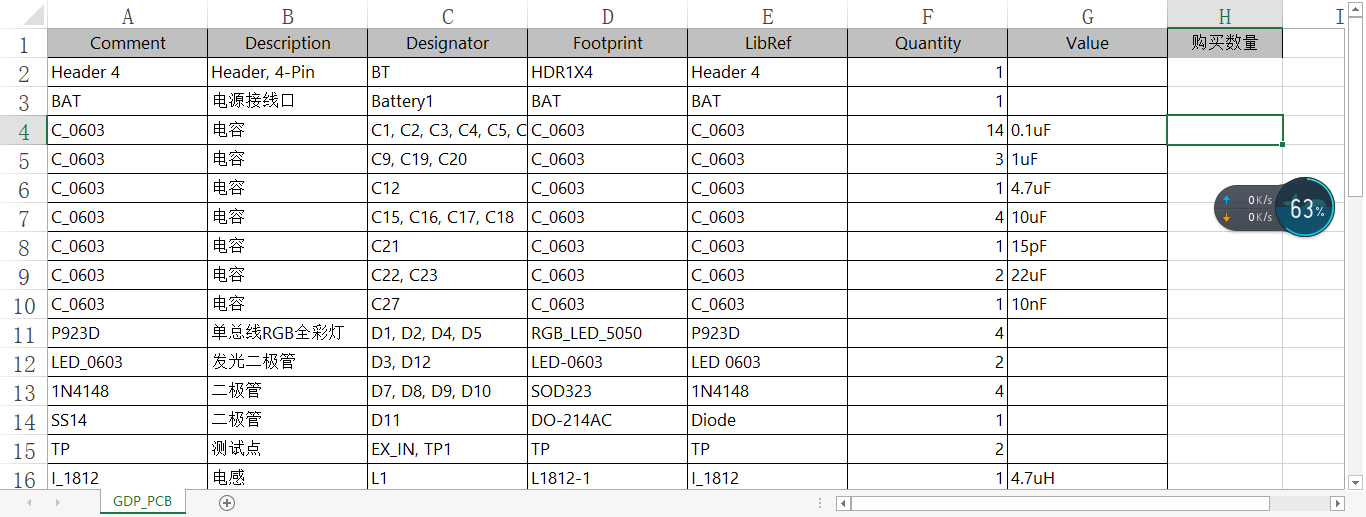

生成的BOM就没啥问题,应该是软件的BUG。
网上找不到解决办法,所以记录一下。
