Altium Designer中敷铜与焊盘间间距问题
xiaopingtou 2021-04-01

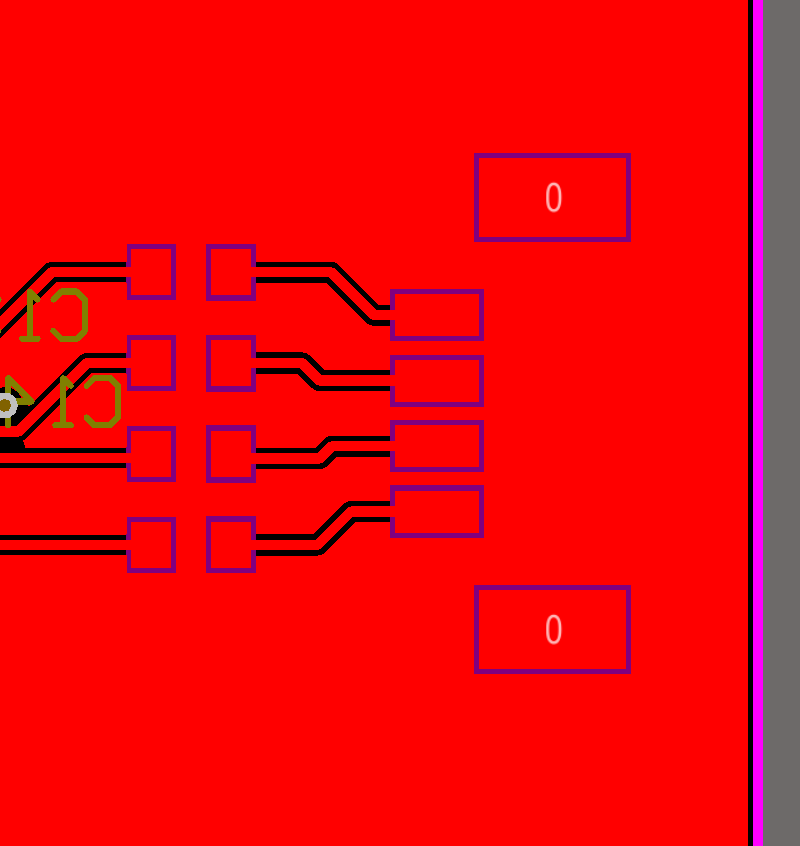

首先上截图:



在敷铜时发现出现以上问题,焊盘和敷铜是连接在一起的,中间没有间隙,找遍suo'所有规则没有找到可设置的选项,在一论坛中看到一个相关回复贴,试验了一下完美解决问题,下面附上操作步骤。 步骤:设计---->规则---》electrical------->you'右键添加新规则,在新规则中设置

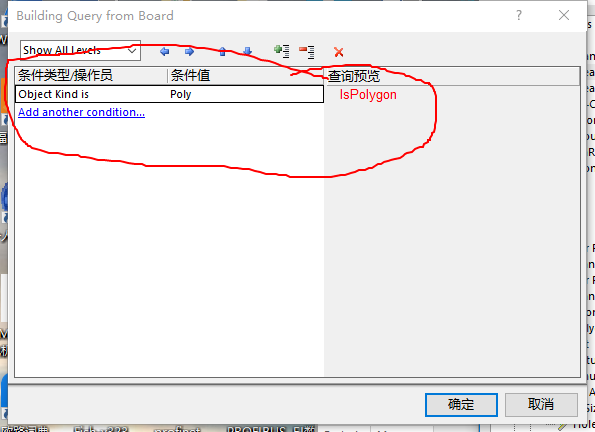

在    查询构建器   中的设置如下:



确定后 将IsPolygon   改为(InPoly)   ,  记住连 括号一起 ,然后就可以在下面更改敷铜与焊盘间的间距了(这种办法也可以多带带更改敷铜与焊盘、与导线间的距离)。
