PCB电路板设计中元器件布局应遵守哪些原则
0 2022-09-30

要使电子获得最佳性能,元器是电子产品中电路元件和器件的支撑件。即使电路原理图设计正确,设计不当,也会对电子产品的可靠性产生不利影响。在设计印制电路板的时候,应注意采用正确的方法,遵守的一般原则,并应符合抗干扰设计的要求件的布局及导线的布设是很重要的。为了设计质量好、造价低的,应遵循以下的一般性原则:

布局

首先,要考虑PCB尺寸大小。PCB尺寸过大时,印制线条长,阻抗增加,抗噪声能力下降,成本也增加;过小,则散热不好,且邻近线条易受干扰。在确定PCB尺寸后,再确定特殊元件的位置。最后,根据电路的功能单元,对电路的全部进行布局。

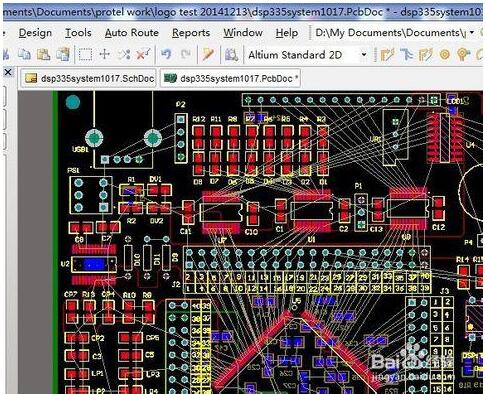

PCB电路板设计中元器件布局应遵守哪些原则

在确定特殊元件的位置时要遵守以下原则:

1*尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。

2*某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地方。

3*重量超过1的元器件,应当用支架加以固定,然后焊接。那些又大又重、发热量多的元器件,不宜装在印制板上,而应装在整机的机箱底板上,且应考虑散热问题。热敏元件应远离发热元件。

4*对于电位器、可调线圈、可变、微动开关等可调元件的布局应考虑整机的结构要求。若是机内调节,应放在印制板上方便调节的地方;若是机外调节,其位置要与调节旋钮在机箱面板上的位置相适应。

5*应留出印制板定位孔及固定支架所占用的位置。

对电路的元器件进行PCB布局时,要符合抗干扰设计的要求:

1*按照电路的流程安排各个功能电路单元的位置,使布局便于信号流通,并使信号尽可能保持一致的方向。

2*以每个功能电路的核心元件为中心,围绕它来进行布局。元器件应均匀、整齐、紧凑地排列在PCB上。尽量减少和缩短各元器件之间的引线和连接。

3*在高频下工作的电路,要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样,不但美观,而且装焊容易,易于批量生产。

4*位于电路板边缘的元器件,离电路板边缘一般不小于2mm。电路板的最佳形状为矩形。长宽双为3:2或4:3。电路板面尺寸大于200×150mm时,应考虑电路板所受的强度。
