检查PCB电路板的短路问题
0 2022-09-26

1. 如果是人工,要养成好的习惯,首先,焊接前要目视检查一遍,并用检查关键(特别是电源与地)是否;其次,每次焊接完一个芯片就用万用表测一下电源和地是否短路;此外,焊接时不要乱甩,如果把焊锡甩到芯片的焊脚上(特别是表贴元件),就不容易查到。

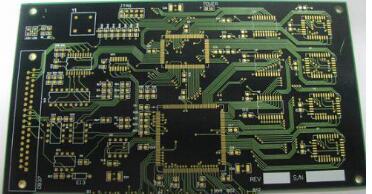

如何检查PCB电路板的短路问题

2. 在上打开图,点亮短路的网络,看什么地方离的最近,最容易被连到一块。特别要注意IC内部短路。

3. 发现有短路现象。拿一块板来割线(特别适合单/双层板),割线后将每部分功能块分别通电,一部分一部分排除。

4. 使用短路定位分析仪,如:新加坡PROQ CB2000短路追踪仪,香港灵智科技QT50短路追踪仪,英国POLAR ToneOhm950路短路探测仪等。

5. 如果有BGA芯片,由于所有焊点被芯片覆盖看不见,而且又是多层板(4层以上),因此最好在设将每个芯片的电源分割开,用或0欧连接,这样出现电源与地短路时,断开磁珠检测,很容易定位到某一芯片。由于BGA的焊接难度大,如果不是机器自动焊接,稍不注意就会把相邻的电源与地两个焊球短路。

6. 小尺寸的表贴焊接时一定要小心,特别是电源滤波电容(103或104),数量多,很容易造成电源与地短路。当然,有时运气不好,会遇到电容本身是短路的,因此最好的办法是焊接前先将电容检测一遍。
