为何要“多此一举”,将PCB文件转换为GERBER文件和钻据后交PCB厂呢?
0 2022-09-26

大多数工程师都习惯于将文件设计好后直接送加工,而国际上比较流行的做法是将PCB文件转换为GERBER文件和钻据后交PCB厂,为何要“多此一举”呢?

因为电子工程师和师对PCB的理解不一样,由转换出来的GERBER文件可能不是您所要的,如您在设将元件的参数都定义在PCB文件中,您又不想让这些参数显示在 PCB成品上,您未作说明,PCB厂依葫芦画瓢将这些参数都留在了PCB成品上。这只是一个例子。若您自己将PCB文件转换成GERBER文件就可避免此类事件发生。

为什么目前流行将PCB文件转换为GERBER文件和钻孔数据后交PCB厂

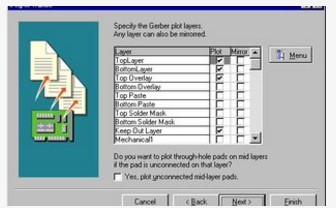

GERBER文件是一种国际标准的光绘格式文件,它包含-274-D和RS-274-X两种格式,其中RS-274-D称为基本GERBER格式,并要同时附带D码文件才能完整描述一张;RS-274-X称为扩展GERBER格式,它本身包含有D码信息。常用的CAD软件都能生成此二种格式文件。

如何检查生成的GERBER正确性?您只需在免费软件Viewma V6.3中导入这些GERBER文件和D码文件即可在屏幕上看到或通过打印机打出。

钻孔数据也能由各种CAD软件产生,一般格式为Excellon,在Viewmate中也能显示出来。没有钻孔数据当然做不出PCB了。
