电路图分享:三种简单的监听器
eeskill 2023-11-28

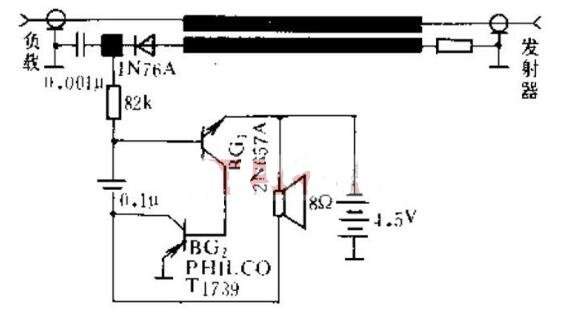

下图所示的驻波比监听器电路是专门为盲人业余无线电爱好者设计的,其目的是让盲人能够根据声音来检查传输线的驻波比,并尽可能把源阻抗与负载阻抗调整到完全匹配。图中的黑粗线是两条6*70mm的薄金属条彼此相距1.5mm,这两条金属条的感抗使得传输线的高频能量可以传输给图下方的简单的监听器。被整流后的高频能量改变了晶体管的BG1基极上的偏压,使得所产生的声音频率随电压的增加而增加。按照图中所给出的原件数值,在高频信号时,声音频率约为500H。根据音调的不断升高,可以把发射机输出调到最大,而更加音调的逐步下降,可以把天下调谐器调到驻波比最小。如果音调升高时感到刺耳,可以加大82KΩ的电阻阻值便可降低音调。


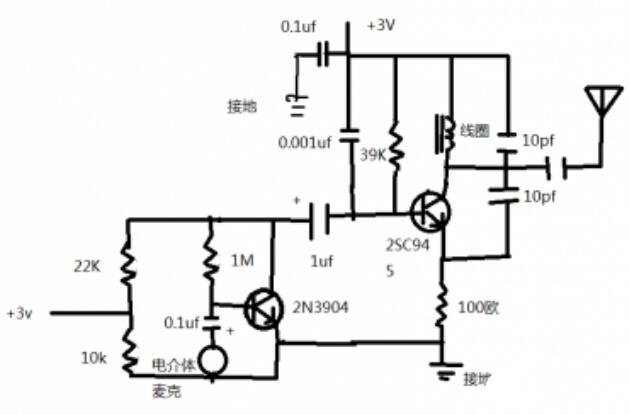

小型监听器电路图

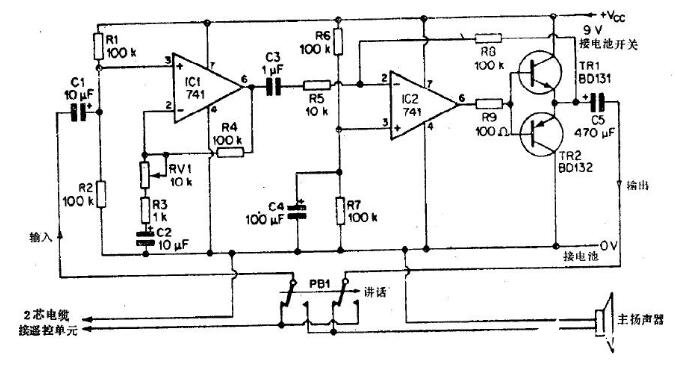

电话监听器电路图
