SMD1210H系列贴片压敏电阻特点：
1） SMD小型贴片，节省空间，方便生产；
2） 响应时间为ns级，响应速度满足各种电路保护要求；
3） 高浪涌抑制，同体积浪涌能力远大于TVS；
4） 高温性能稳定，125℃不降额；
5） 低的漏电流IL<10μA；
6） 双向无极性保护，钳位电压低；
7） 优于UL94V-0可燃性等级；
8） 符合RoHS环保标准
SMD1210H系列贴片压敏电阻应用范围：
1） 汽车电子应用：汽车的控制单元、电液制动、ABS / ESP、天窗、车窗控制等负载突降保护和迅速启动保护；
2） 工业仪表、控制与测量设备、安防摄像头、电子电度表控制板；
3） 5G通讯基站、网通设备、网络产品接口、漏电保护器控制板；
4） 视频和音频线I / O端口、高速数据线（如HDMI、USB 3.0、IEEE 1394接口、射频天线、射频模块）的ESD保护；
5） IEC 61000-4-5的浪涌保护，IEC 61000-4-4的EFT保护，ESD保护符合IEC 61000-4-2（4级）

SMD1210H系列贴片压敏电阻性能参数：
1） 结构与尺寸；

类型
L（mm）
W（mm）
T（mm）
a（mm）
1210
3.2±0.3
2.5±0.25
1.5 Max.
0.50±0.25

部分
①
②
③
组成
片式压敏电阻用
ZnO半导体陶瓷
内电极
(Ag 或 Ag-Pd)
端电极
(Ag/Ni/Sn 三层)

2） 电性能参数：
型号
工作电压(V)
压敏电压(V)
限位电压
(8/20μs)
峰值电流
(8/20μs)
能量耐量
(10/1000μs)
AC
DC
V1mA
ΔV1mA
Ip(A)
Ic(A)
Ip(A)
WT (J)
SMD1210H090LT
9
7
13
± 15%
24
2.5
400
1.5
SMD1210H120LT
12
9
18
± 15%
30
2.5
400
1.5
SMD1210H140KT
14
11
20
± 10%
34
2.5
400
1.5
SMD1210H160KT
16
12
22
± 10%
36
2.5
400
1.5
SMD1210H180KT
18
14
25
± 10%
42
2.5
400
1.5
SMD1210H220KT
22
17
28
± 10%
46
2.5
400
1.5
SMD1210H240KT
24
18
30
± 10%
52
2.5
400
1.5
SMD1210H260KT
26
20
34
± 10%
58
2.5
400
1.5
SMD1210H280KT
28
22
37
± 10%
63
2.5
400
1.5
SMD1210H300KT
30
25
39
± 10%
66
2.5
400
1.5
SMD1210H330KT
33
26
42
± 10%
72
2.5
400
1.5
SMD1210H380KT
38
30
47
± 10%
80
2.5
400
1.5
SMD1210H420KT
42
33
53
± 10%
90
2.5
400
1.5
SMD1210H450KT
45
35
56
± 10%
96
2.5
400
1.5
SMD1210H480KT
48
37
60
± 10%
102
2.5
400
1.5
SMD1210H560KT
56
40
68
± 10%
116
2.5
400
1.5
SMD1210H600KT
60
45
76
± 10%
129
2.5
400
1.5
SMD1210H650KT
65
50
82
± 10%
139
2.5
400
1.5
SMD1210H750KT
75
55
94
± 10%
160
2.5
400
1.5
SMD1210H850KT
85
60
100
± 10%
175
2.5
400
1.5

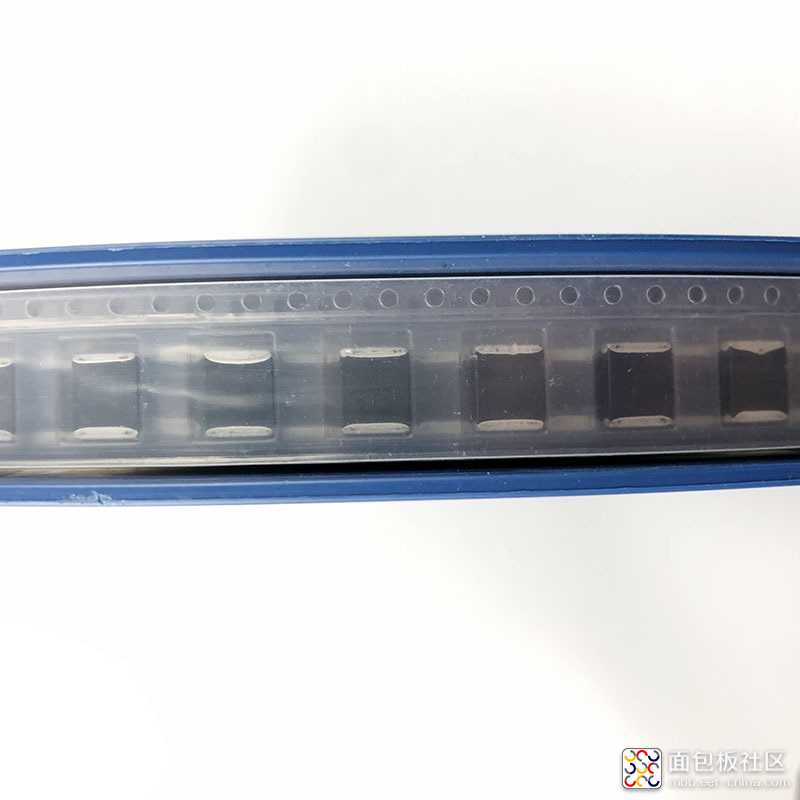

3） 产品包装：
类型
盘规格
载带
每盘数量（pcs）
1210
7"
纸带
3K

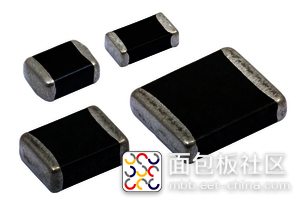

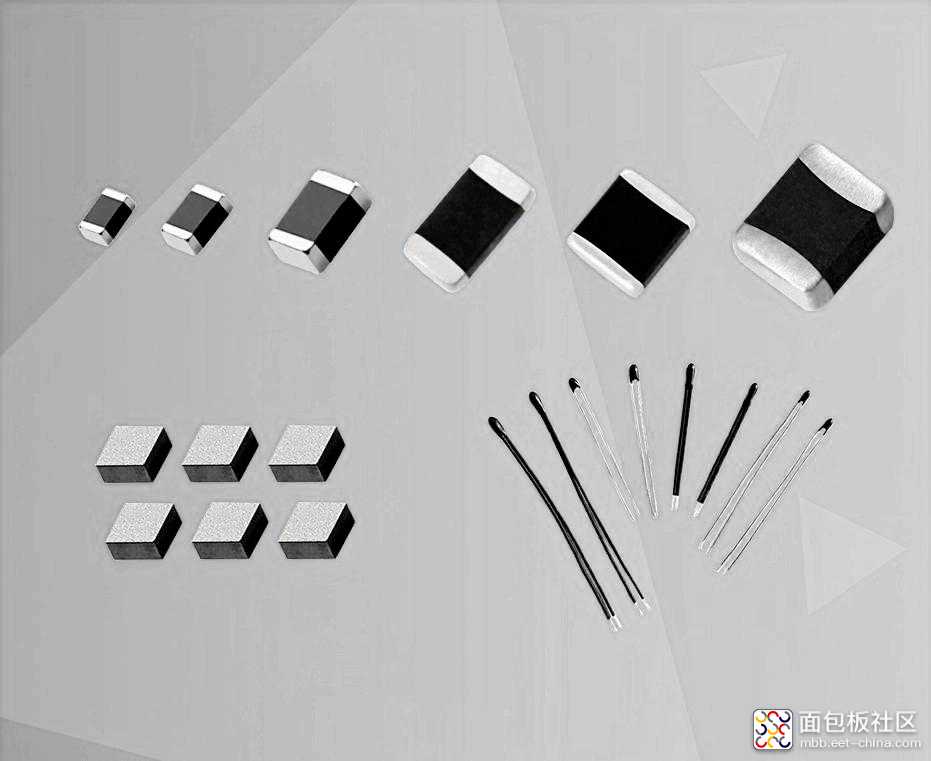

MLV (1).jpg MLV (2).jpg QQ图片20190516141821.png

常州鼎先电子有限公司
电路保护器件
13775299578邢先生
邮件：xsq@first-electronic.cn
电话：0519-88171671
